Paso 8: Hacer el tubo de llama

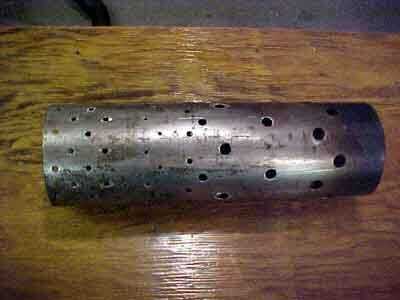

La imagen de abajo es lo que parece su flametube cada día. De izquierda a derecha, los patrones de agujero tienen funciones y nombres especiales. Los pequeños orificios a la izquierda están los orificios primarios, los mediados agujeros más grandes son el secundario y el más grande a la derecha está los agujeros terciaria o de dilución. (tenga en cuenta que también hay algunos pequeños agujeros adicionales en este diseño para ayudar a crear una cortina de aire para mantener las paredes de flametube refrigerador)
Los orificios primarios suministrar el aire para el combustible y la mezcla de aire, y es aquí donde comienza el proceso de la quemadura.
Los orificios secundarios suministrar el aire para completar el proceso de combustión.
Los agujeros de la terciaria o de dilución proporcionan el aire para el enfriamiento de los gases antes de salir de la cámara de combustión, con el fin de no recalentar las láminas de turbina en el turbo.
El tamaño y la colocación de los agujeros es una ecuación mathmatical mejor y una pesadilla logística en el peor de los casos. Para realizar el proceso de cálculo de los orificios de fácil, he proporcionado un programa que haga el trabajo. Es un programa para windows, así que si estás en una caja de Mac o Linux se tiene que la mano de las ecuaciones. El programa, Jet espec diseñador, es un gran programa y también puede utilizarse para determinar la salida de empuje de un turbo particular.
Para el calcualtions de mano larga de los agujeros de flametube y una profundidad en la explicación de las cosas, por favor vaya a nuestro sitio web en http://www.badbros.net/jetbike5.html
Antes de hacer algún agujero en la flametube, usted necesitará el tamaño para que quepa en la cámara de combustión. Como nuestra cámara de combustión es 10 pulgadas de largo, medido desde el exterior de los extremos del anillo de un lado a otro, tendrá que cortar a la flametube (Asegúrese de cortar a la longitud de la cámara de combustión). Utilice la cartulina envuelto alrededor de la flametube cuadrado hasta un extremo, luego medir y cortar la otra. Te sugiero hacer la flametube casi 3/16 Avos de pulgada más corta para permitir la expansión del metal como se pone caliente. Podrá ser capturado dentro de los anillos de extremo y van a "flotar" dentro de ellos.
Una vez cortada a la longitud, ponerse en marcha en esos agujeros. Habrá un montón de ellos, y una broca escalonada o "unibit" es muy útil aquí. El flametube se puede hacer de acero inoxidable o regular. Inoxidable se por supuesto duran más tiempo y al calor mejor que el acero suave.
