Paso 9: Unir placas paralelas: mediante separadores y distanciadores
Continuando con nuestro recorrido de estilos exclusivos fabulosos digitales, llegar a uno de mis favoritos (pero sin duda, infrautilizada) métodos que ya es muy popular con los fabricantes de kit de robótica de afición, pero parece ser todavía relativamente desconocido en el dominio de DIY, el placa y el cilindro.
Separador y espaciador

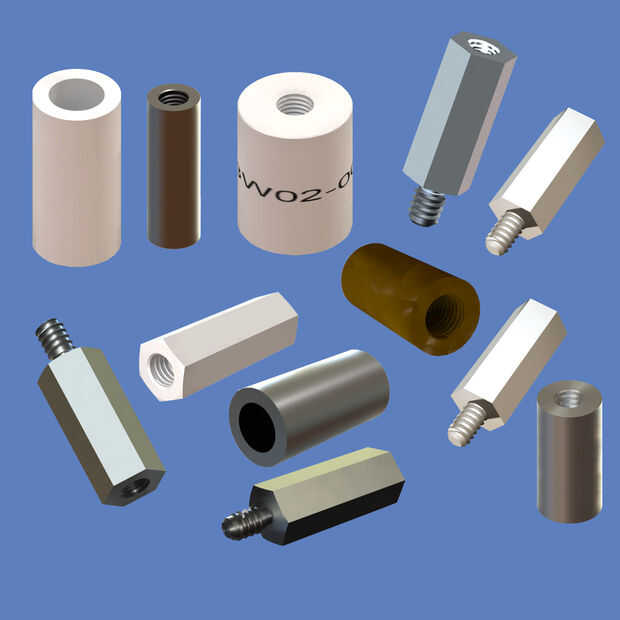

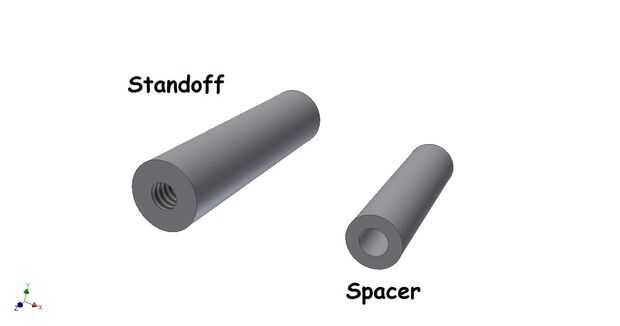

Voy a adivinar que estas dos palabras son algunos de los más confundidas en todo de la ingeniería. Describen componentes exterior muy similares que son ambas cosas redondas. La imagen principal muestra la diferencia entre un enfrentamiento y un espaciador: la primera tiene ciego (o por) roscado de los agujeros para el apareamiento con un tornillo, y este último tiene un agujero pasante para usar con hilo y un tornillo externo.
Tipos de separadores

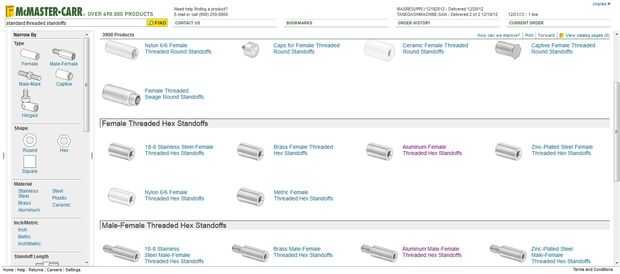

Como McMaster podría mostrarte, hay cerca de 1 billón (cálculo científico) tipos de separadores y distanciadores. Sin embargo, básicamente está expresados como 3 categorías de alto niveles, dependiendo de lo que tiene el hilo a un poste o en un agujero.
- Separadores femeninos han roscado agujeros en ambos extremos, profundidad fija o todo el camino para más cortos generalmente 1/2" o menos.
- Separadores de hombres y mujeres tienen un agujero roscado en un extremo y un espárrago roscado en el otro. Esto les permite apilar juntos. Estos son clásicos "separadores de PCB" usados para sostener tablas dentro de recintos.
- Separadores de macho tienen 2 varillas roscadas y sirven para unir 2 placas junto con las nueces en el otro lado. Estos se ven menos comúnmente en aplicaciones de electrónica no ya que el hilo de rosca en los extremos significa sólo una estrecha gama de material gruesos pueden estar limitados. El hilo de la tuerca y el remanente en el otro lado también podría ser indeseable.
Otros tipos como estampar en (shove en un agujero pretaladrado, similar a una tuerca de inserción) están disponibles también, pero también se tratan con menos frecuencia con.
Hacer o comprar Separadores y distanciadores
Estos días, separadores poco pueden encontrarse en casi cualquier ferretería o tienda de robótica en línea, como ServoCity, que es probablemente uno de los mejores recursos para pequeños tornillos y brocas de fijación en la memoria reciente. Más grandes pueden encontrarse en sitios web de surtidor industrial como McMaster, vinculado por encima de.
Hacer tus propios separadores es más difícil ya que implica el acceso a un torno para crear los hilos concéntricos del centro, a menos que usted realmente no se preocupa por la concentricidad, en cuyo caso sea mi huésped con una prensa del taladro! Sin embargo, seguir leyendo de todos modos. Puede que tengas suerte para encontrar tamaños del tubo de aluminio que puede ser roscada modificando el agujero original; sin embargo, como el tubo de aluminio está fabricado generalmente con paredes delgadas, esto podría resultar en un enfrentamiento más débil.

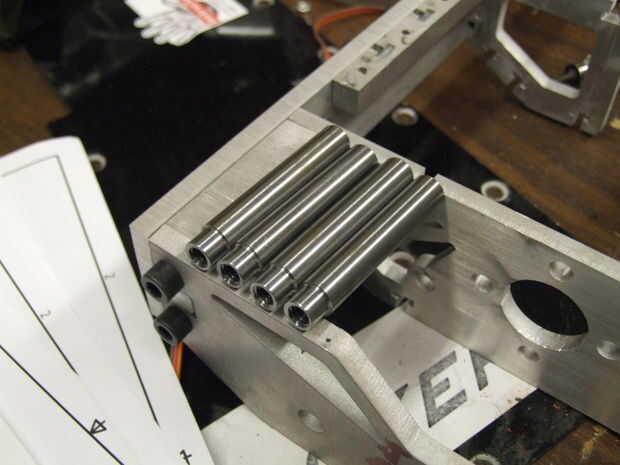

Sin embargo, sus propio espaciadores es substancialmente más fácil por la misma razón. Por ejemplo, el común de la pared de 1/16", 1/4" OD de la tubería puede utilizarse para despejar los tornillos #4-40. Mi favorito es usando 0,12" pared, 0.5" OD de la tubería para hacer separadores de espacio libre de 1/4"-20 (una identificación resultante de 0,26 a 0,27", perfecto para el trabajo) para mis vehículos y robots más grandes.
Usando separadores y espaciadores
La función principal de estas cositas redondas es contribuir a la estructura de un dispositivo. Si el enfrentamiento es esencialmente tan rígido como los materiales de ser sujetados, que funciona en papel similar a las bridas y webs expuestas en el paso 7. Básicamente, las ubicaciones más fuerza sus materiales para mover juntos, más que transferir y compartir las fuerzas de carga y más rígida será.

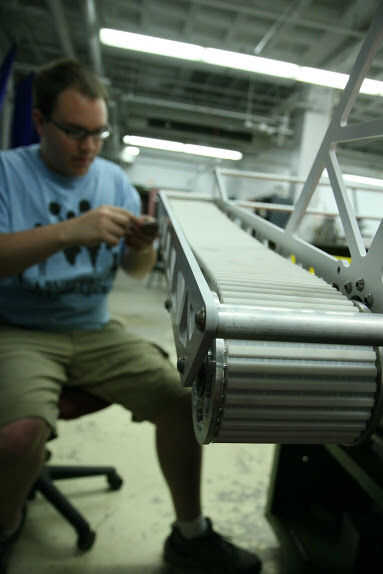

En los próximos capítulos a exponer también en cómo se puede utilizar un separador o espaciador como eje poniendo los rodamientos en el miembro rotativo, como una rueda. Esto se denomina eje "muerto" o "fijo" y da los beneficios de la ayuda a rigidizar la estructura mientras llevaba una carga de separadores.

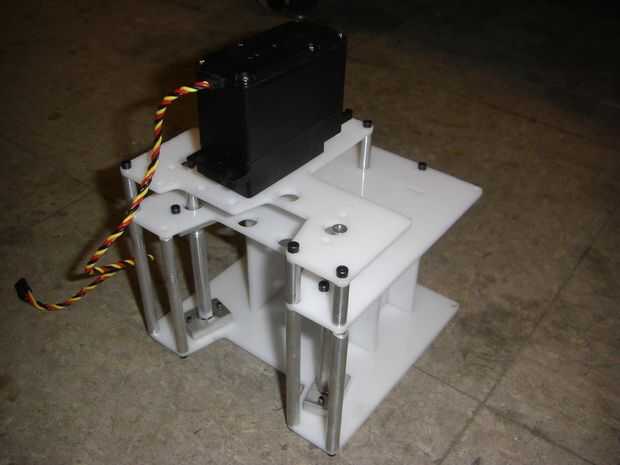

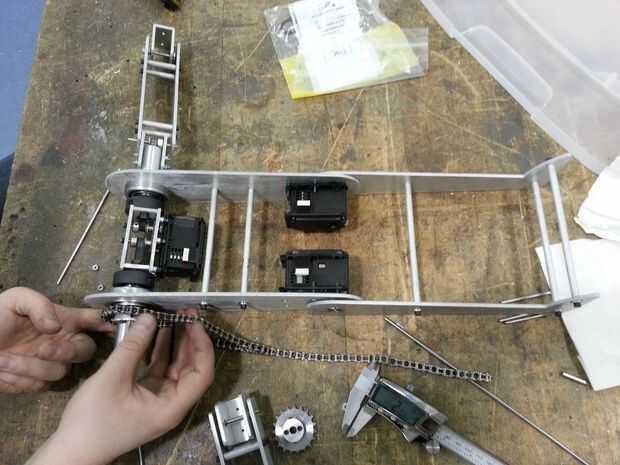

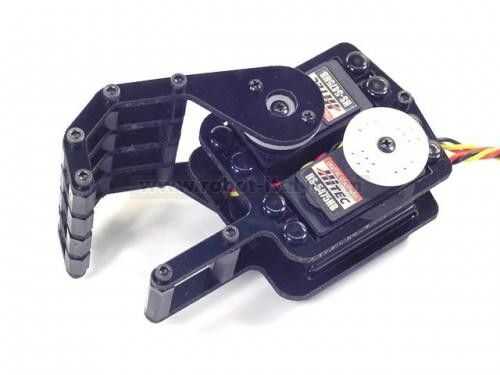

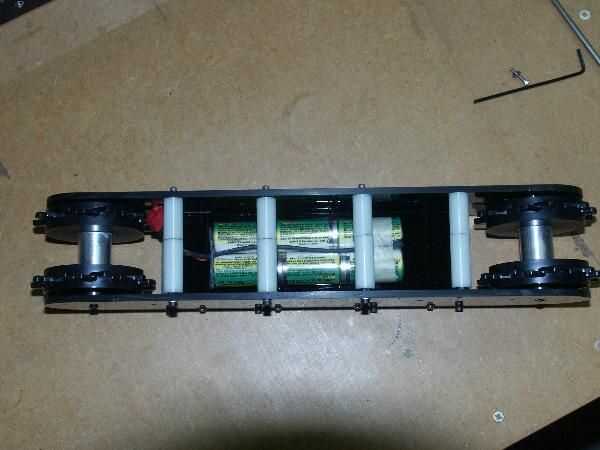

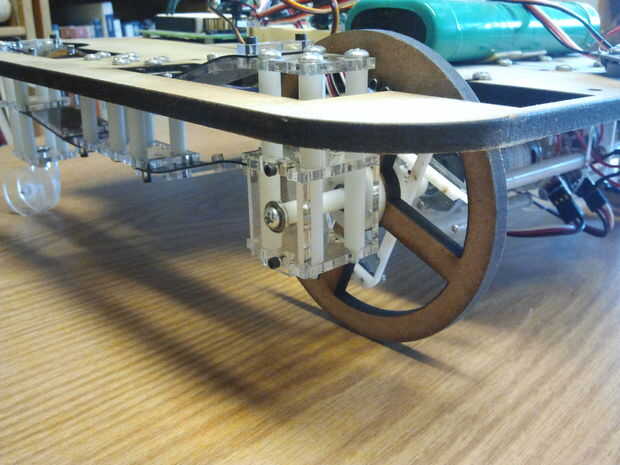

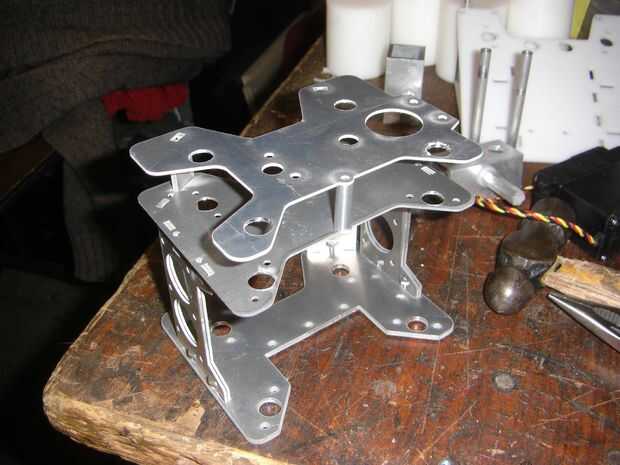

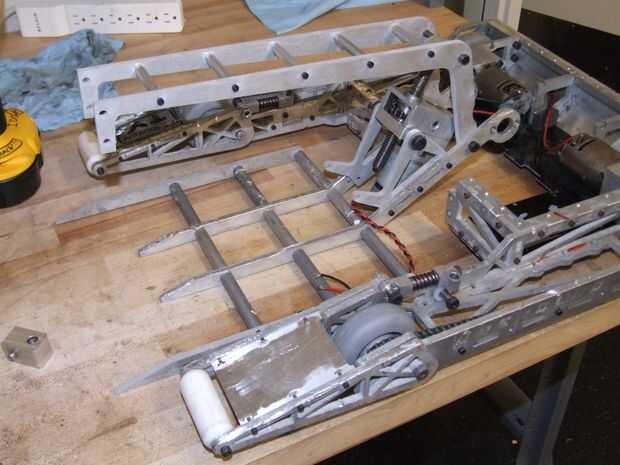

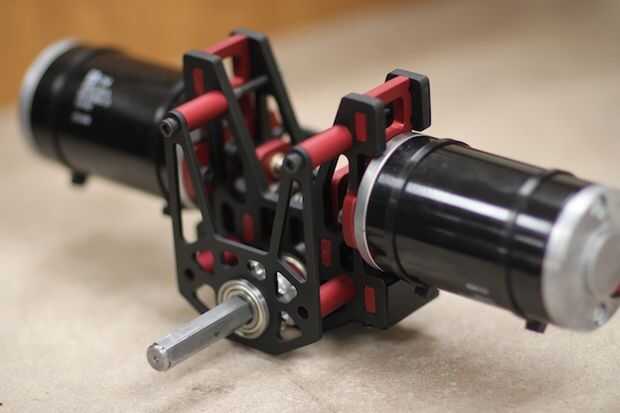

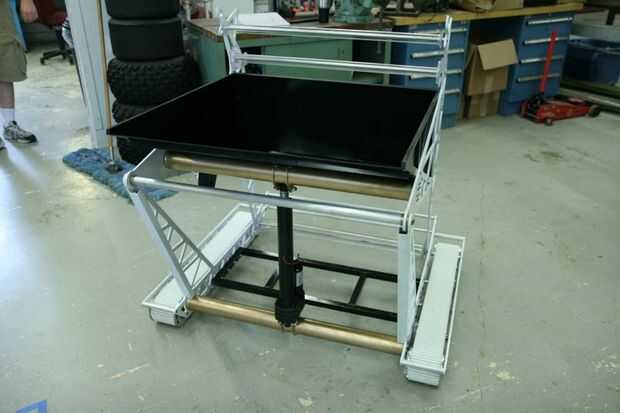

Las imágenes de ejemplo deberían explicar bastante bien la idea de separadores. Recuerde que en el uso de separadores, aprieta un material con un tornillo rosca en el enfrentamiento, mientras que en un espaciador, se supone que tiene un perno que atraviesa el material y el espaciador y sujeta con una tuerca en el otro lado. Hay algunas implicaciones leves pero importantes sobre el uso de pernos con espaciadores que requiere su propio debate. Por ejemplo, separadores no pueden ser cargado, o previamente enroscados que fuerzas debajo de una cierta magnitud tienen poco efecto sobre la estructura. Estos se tratarán en la siguiente sección.
