Paso 4: El T-tuerca, cruzado-T-, Jesús de la tuerca, tuerca de inserción ranurado...
¿Cómo se llama, de todos modos?

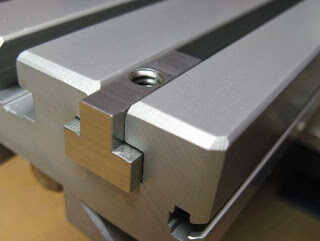

No es una industria estándar para estas cosas, y "t-nut" es sólo mi nombre de la taquigrafía. Estrictamente hablando, "tornillo" o "t tuerca" se refiere a un tipo de tuerca puntiagudo que se inserta en la madera para crear una rosca fuerte. Por otra parte, se
para las piezas de anclaje, tornillos de banco, etc..
Se han propuesto muchos nombres. Tuerca inserto ranurado es un nombre común, porque "inserte tuerca" sí mismo es ya un tipo de tuerca. Tuerca T cruzado describe la forma de lo que usted Deslice la tuerca en. Sí, he oído les llama nueces de Jesús. Tuercas correderas en ranura cautivo. Ranuraron las tuercas.
Independientemente de lo que se llaman, se utilizan para simular un agujero roscado en el borde de una pieza de trabajo mediante la creación de una ranura en la que se deslice una tuerca de tornillo de máquina.
Debería ser obvio por eso se utilizan a menudo entre los dos empalmes del dedo. Por sí mismo, la tuerca puede fácilmente deformar lejos y reventar los dos pasos estrechos que sostiene en su lugar bajo una carga de tracción (tracción-hacia fuera). Sin embargo, si está rodeado de las articulaciones del dedo, las fuerzas de la resistencia a la tracción carga presionar el dedo articula en sus ranuras más. Resistencia a la tracción, entonces, generalmente sólo está limitado por la fuerza de extracción de los tornillos de.
Tuercas en T y restricción
Basado en lo anterior, puede verse por una ranura y estructura respaldada por las tuercas en T en realidad pueden ser muy fuertes. Sin embargo, es importante utilizar las tuercas en planos múltiples en cada articulación y que las articulaciones tengan arriostramiento adecuado y fuelles laterales para evitar "apertura como un libro".

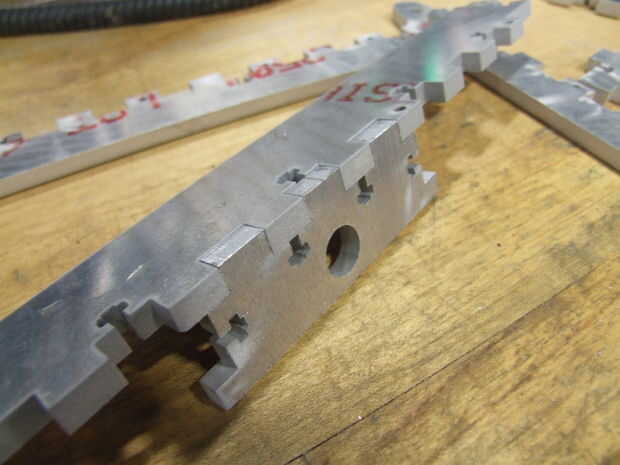

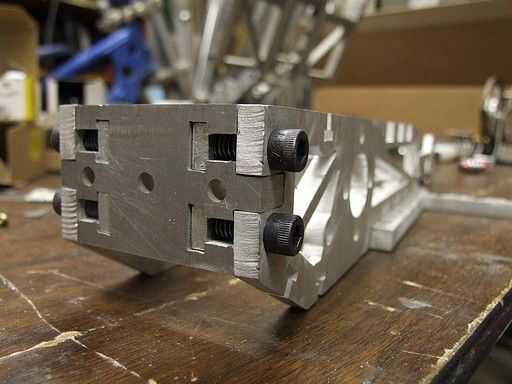

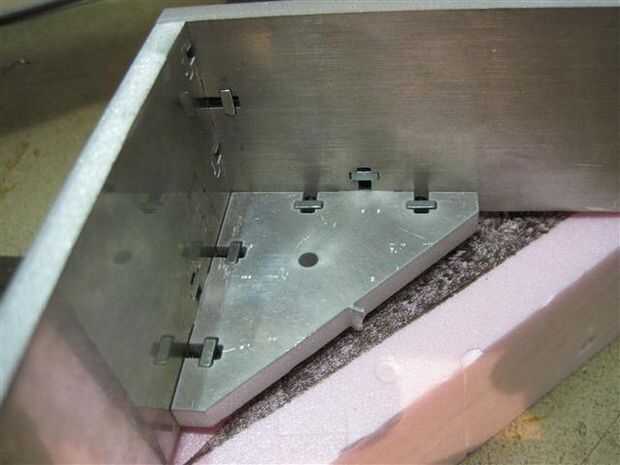

La primera imagen, una base de la máquina por Daniel Fourie, claramente muestra un empalme del dedo abierto de escudete, pero con las tuercas en t hacia en todas las superficies planas que la esquina es muy limitada.
Fondo plano vs cruzados

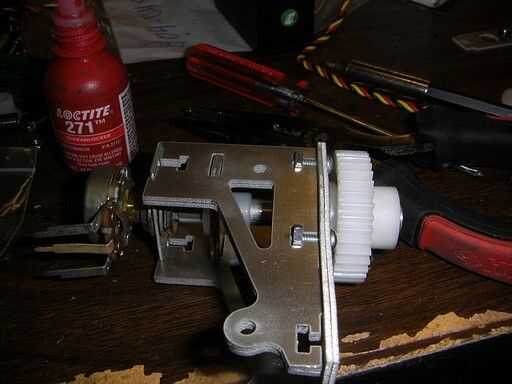

El primer estilo de t-tuerca que utilicé hace años fue un descubrimiento paralelo. Me di cuenta al diseño de las ranuras de la parte a ser mecanizado por chorro de agua que podía ampliar el fondo de la ranura, dejar caer una tuerca en el mismo y tiene un falso orificio roscado. Esto fue un descubrimiento muy emocionante que utiliza inicialmente y de hecho se graba para siempre en la historia de Cómo construir su Robot realmente muy rápido.
Sin embargo, investigación posterior condujo a mí encontrar que esto era una cosa común ya. Y que todo el mundo elses era mejor: la tuerca totalmente cruzado .
Tuercas de fondo plano no son tan fuertes es debido al potencial para el remache a fondo al final de la ranura. Los tornillos se fabrican con una tolerancia de la longitud generalmente del orden de un centésimo de una pulgada (0,01", .25mm más o menos) o más. Si el tornillo llega a la parte inferior de la ranura, "apretará" la tuerca contra la pared opuesta de la ranura. Pero el resto del tornillo, entonces, está sin tensión. Si diseña una fondo plano T-tuerca para tener en cuenta para los tornillos más largos, entonces corres el riesgo no realizar suficiente hilo de rosca de la tuerca, otra vez, creando una situación más débil. Imaginen mi decepción cuando descubrí que no era la persona más inteligente que alguna vez vivió.
Una tuerca totalmente cruzada, como se muestra en la imagen 1 y 3, da algún margen para longitud del tornillo. La tuerca puede colocarse dentro de las conocida buena longitudes de rosca de tornillo, mientras que la punta se hace más larga que el tornillo hecho a peor. Llevada al extremo, la punta puede extender aún más para dejar de cuidar qué longitud del tornillo se utiliza!
Dimensiones críticas para sus tuercas en T

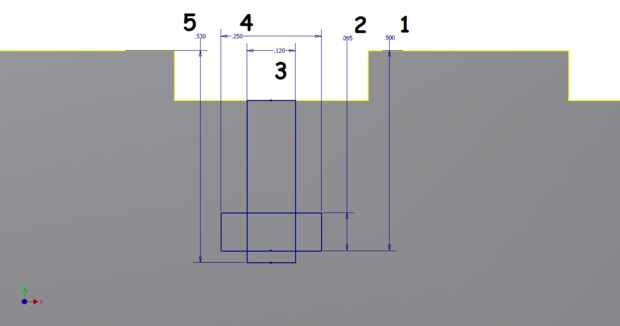

La cuarta imagen (uno con números reales) es mi diseño CAD habitual al poner en un t-nut. Existen 5 dimensiones críticas, debidamente numerados.
- Longitud de sujeción. Generalmente esto puse la longitud nominal del tornillo a ser utilizada (e.g. 0.5"). Esta distancia se mide desde la parte superior del dedo en un escenario de articulación de dedo, ya que los tornillos son clasificados generalmente por la longitud en la cabeza.
- Espesor de la tuerca. Esto depende de la tuerca de precisión en uso. Generalmente, esto es un "acabado tuerca de tornillo de máquina", para que dimensiones estandarizadas están disponibles. (¿Hay tal cosa como una tuerca sin terminar?). Aquí hay otra tabla que incluye tornillos muy pequeños. La dimensión de ejemplo es 0,095", apenas sobre el espesor nominal de una tuerca de US #4-40 (que es 3/32", 0,0938" de espesor). ¿Por qué 0.095? Descúbrelo en la siguiente sección!
- Ancho de separación de tornillo. Otra vez una operación de búsqueda de tabla, debe ser el agujero de que normalmente se perfora para pasar un tornillo a través. Una carta del tamaño del tornillo o tap drill chart esta invaluable. La dimensión de ejemplo es 0,120", un ajuste bastante flojo de un tornillo #4.
- Ancho de la tuerca. Esto es generalmente la anchura a través de planos de una tuerca hexagonal. Sin embargo, en algunos materiales, el espesor es menor que el ancho de punto a punto de la misma tuerca. Si se necesita una superficie plana, este ancho debe ser el ancho en puntos. Usted puede encontrar esta dimensión con un poco de geometría. La anchura del ejemplo es 0,25" para una tuerca #4-40.
- Profundidad de espacio libre del tornillo. Esta longitud debe ser mayor que el tornillo sloppiest en tu colección. Yo a menudo suba a 0.03 (1/32").
Los perfiles son vertical o horizontal en el esbozo, que podía cambiar las dimensiones si es necesario sin tener que volver a colocarlos. Además, generalmente dan las dimensiones significativos nombres (e.g. NutThickness) y reutilizarlo a través de muchos bosquejos.
PRECAUCIONES
Hay algún diseño "nonoptimalities" usted puede fácilmente de la esquina en si usted misapply el arte de la T-nut.
Parte inferior de la ranura es demasiado al borde del material

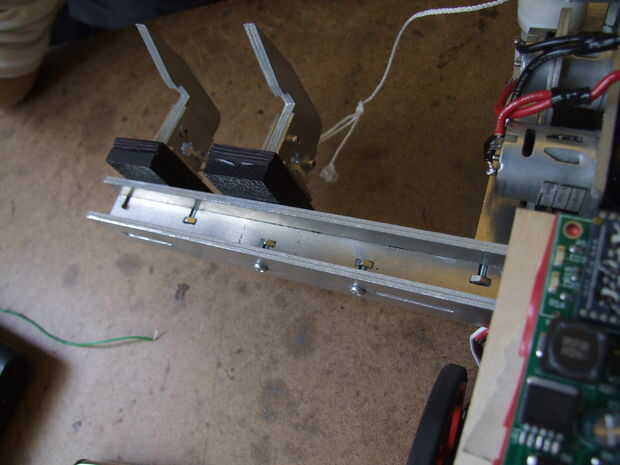

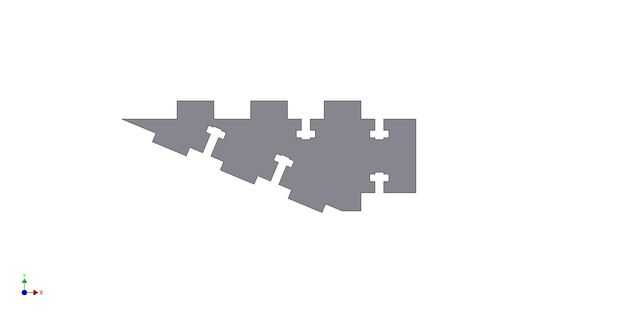

Se muestra en la imagen 5, uno de los montajes de parachoques-splitter delanteros de Chibikart , hay una tuerca muy cerca de la parte inferior de una ranura. El área más allá de la tuerca hacia la izquierda tiene muy poca fuerza significativa. Los bordes rectangulares de estos dedos juntas y tuercas en t son básicamente estrés las canalizaciones verticales y lugares de grietas a la forma. Es esencial que la parte inferior de la tuerca de estar lejos del borde del material como resultado.

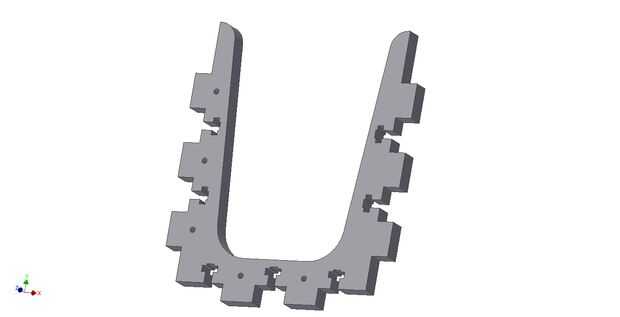

Hasta qué punto es una cuestión de cómo se cargan la estructura. En una situación como la imagen 6 (la pieza en forma de U) donde la placa es respaldada por ser enclavijado en muchas otras placas cerca por, generalmente un tornillo diámetro es mi segura profundidad mínima aceptada. Esto es porque puede suponer que el material sí mismo toma la mayoría de las cargas (suponiendo que las lengüetas y ranuras se ajuste bien) y muy poco en realidad se transfiere en el tornillo.
Sin embargo, en una situación de la viga más larga como imagen 7, el material puede deformarse mucho más, hasta el punto donde el tornillo y la tuerca no son sólo proporciona una carga de tracción para mantener las lengüetas y ranuras acoplado - la tuerca puede realmente cargar contra las paredes internas de su ranura. Siendo un cuadrado dentro de borde, es un estudio de caso de gran elevador de tensión .

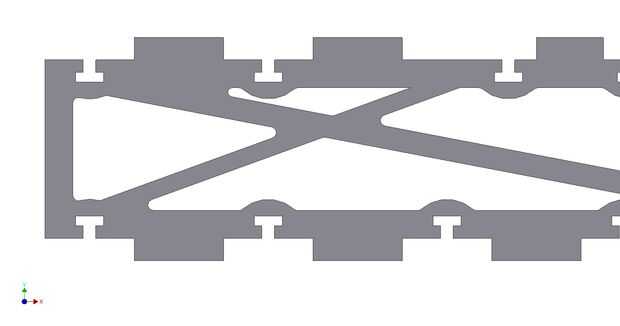

Una forma de evitar esto es hacer "jorobas de camello" donde los fondos de las ranuras están tal que las tensiones de "fluyen" alrededor de la tuerca suavemente. El tamaño de la "chepa" debería ser tal que hay por lo menos 1/2 espesor del material entre la esquina de la ranura y su borde más cercano.
