Paso 5: Hacer cajas, conjuntos de imposibles y prioridad de borde
Hacer una caja de: orden de Asamblea

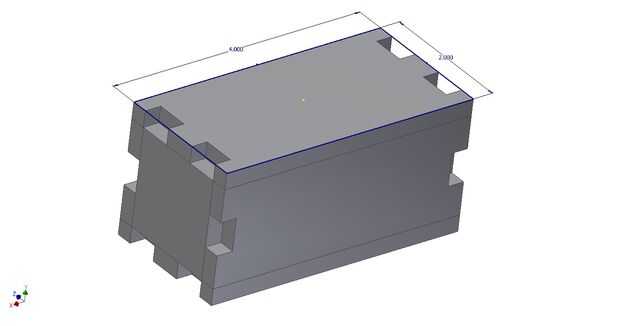

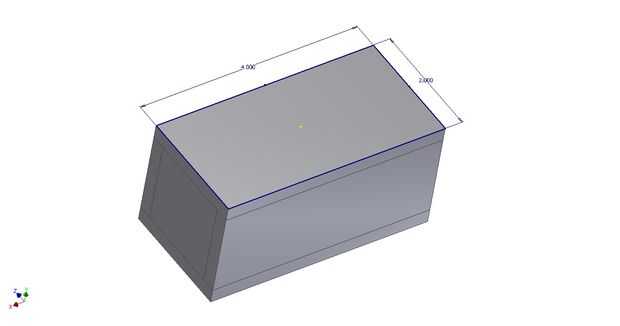

Es muy fácil diseñar tú mismo un conjunto que es imposible poner juntos en la vida real si no piensas explícitamente en el orden en que las partes se pondrán juntos. Prácticamente todos los programas de CAD permiten mover las cosas y a través de unos a otros y editar partes exactamente donde están, y es una trampa que la gente caiga en donde empiezan hacer ranuras cerradas alrededor. Una ranura cerrada requiere un movimiento perpendicular para instalar la parte de acoplamiento. Así, por ejemplo, dos partes a 90 º con ranuras cerradas como la imagen 2 es físicamente imposible reunir en un solo movimiento.
Por lo tanto, es esencial para descomponer su proceso de ensamblaje en discretos movimientos perpendiculares y vienen con su propia heurística para decidir que partes tienen prioridad sobre los demás. Aquí, definir prioridad se define como algo que se superpone o totalmente incluye otra pieza. El capricho en mi definición de trabajo es que estas piezas ensambladas última, pero si alguna vez tienes que tomar la cosa aparte, debe ser quitado primero.

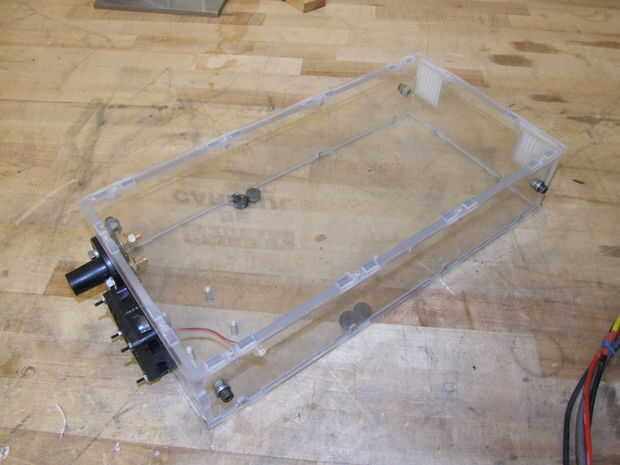

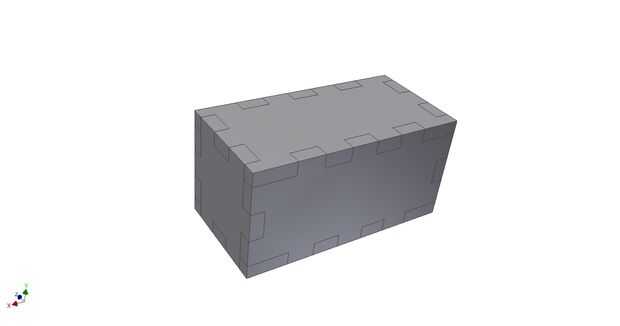

Por ejemplo, en la 3 imagen (de mi plantilla de prueba de potencia de tablero), los lados tienen más precedencia porque encierran todas las ranuras. Debe poner en último o sacados en primer lugar, con el fin de servicio el dispositivo o cambiar el esquema de los terminales, etc.. Una interpretación alternativa es que las partes más altas de la precedencia pueden tener otras piezas montadas en ellos primero - podía elegir montar las caras interiores 3 a una de las placas laterales primero, y luego empujar del otro sobre él.
Juntas abiertas de dedo son más fácil de montar
El peligro de asambleas imposibles se disminuye cuando la mayoría de las articulaciones son del tipo abierto. Porque estos no totalmente envuelven una ficha en el material, incluso una caja completamente montada puede abrió otra vez. La desventaja es que las caras están menos limitadas y que hay más confianza en la presión del sujetador para mantener unida a la Asamblea.

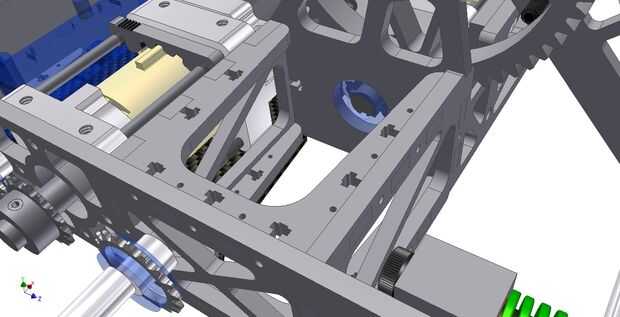

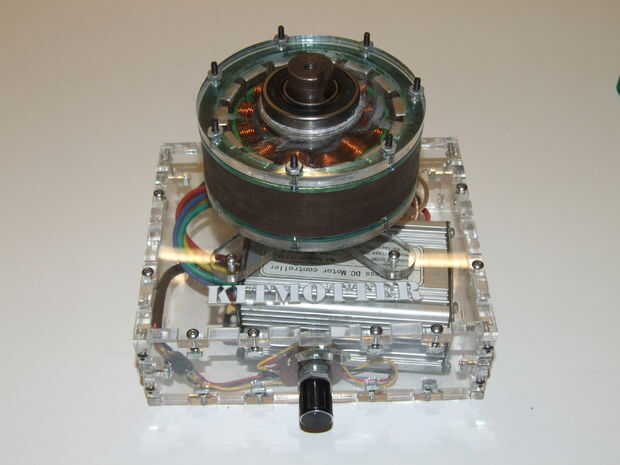

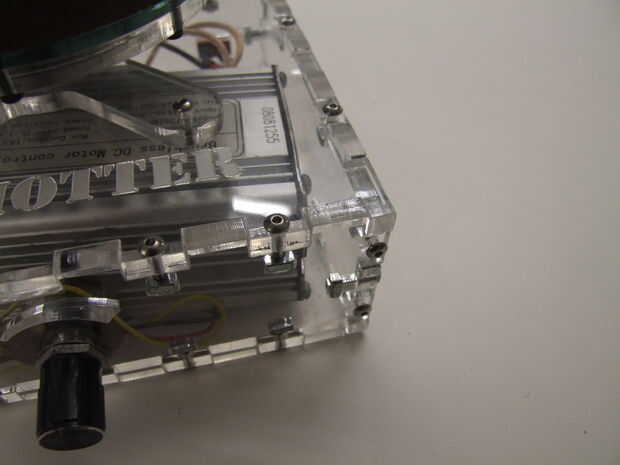

En las imágenes 5 y 6 (de poco soporte de demostración de Kitmotter), observe los tornillos perpendiculares en cada cara. Hay nadie cara que sólo tiene lado tuerca en T ranuras - si hubiera, significa que cara sería dependiente solamente en la fricción para mantener en su lugar y podría concebible ser sacada.

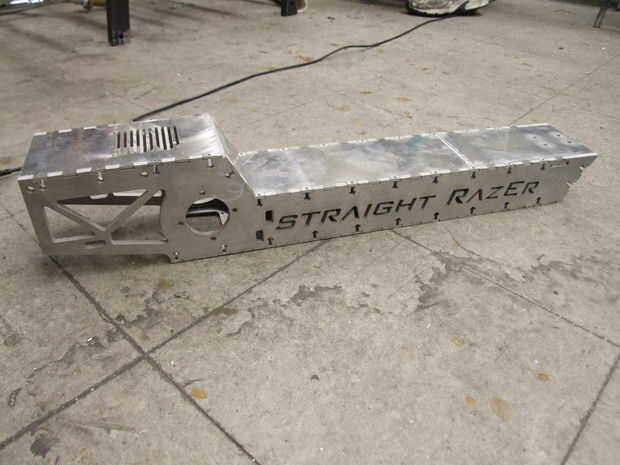

Ahora, prácticamente hablando, caja de Kitmotter no es una aplicación estructural muy extenuante. Sin embargo, es un bastidor del vehículo - imagen 7 muestra el lado de una de mis motos rápidamente construidos "Razer recta" que sólo tiene sujetadores perpendiculares en el muy delantero y trasero del bastidor. Medio, por desgracia, tiende a inclinarse hacia fuera con el tiempo y con la vibración. Incluso algunos sujetadores laterales podrían haber evitado esto.

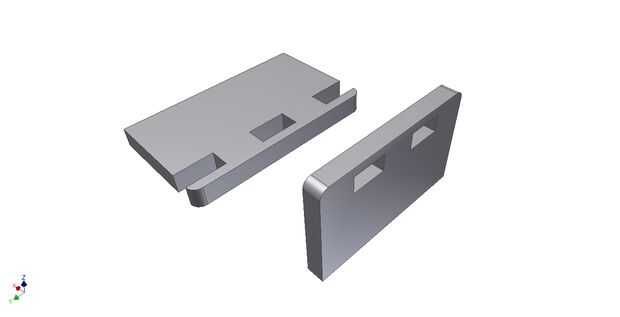

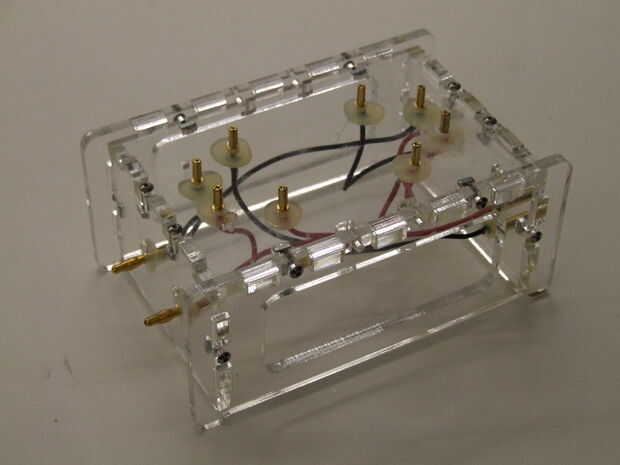

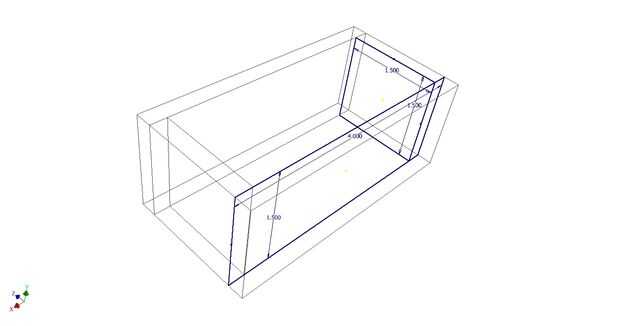

Las cuatro últimas imágenes refieren a la creación de una pequeña caja articulada abierta. El cuadro está construido como soporte de exhibición de Kitmotter - si no es pegado o soldado con autógena, cualquiera de las partes podrían quitarse por sí mismo al servicio en el interior.
