Cómo construir un 8 x 8 x 8 LED cube y controlarlo con un Arduino (3 / 7 paso)

Paso 3: Montar el cubo

Cómo soldar todas las capas juntas para hacer un cubo:

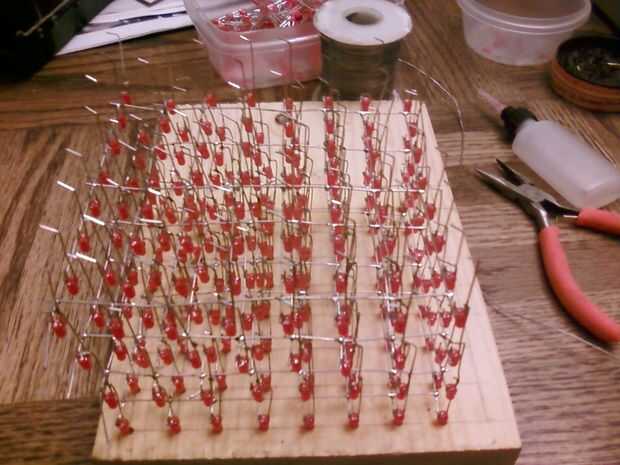

La parte difícil está casi encima. Ahora, coloque cuidadosamente una capa en la plantilla, pero no utilizar demasiada presión, queremos ser capaces de eliminar sin doblarlo. Esta primera capa es la cara superior del cubo. Colocar otra capa encima de la línea primero de ellos, los cables y empezar a soldar. Me pareció más fácil de hacer esquinas primero, luego fuera de borde, a continuación, dentro de las filas.

Seguir añadiendo capas hasta que termines. Si usted previamente doblado los cables, asegúrese de guardar la capa con recto conduce para el último. Es la parte inferior.

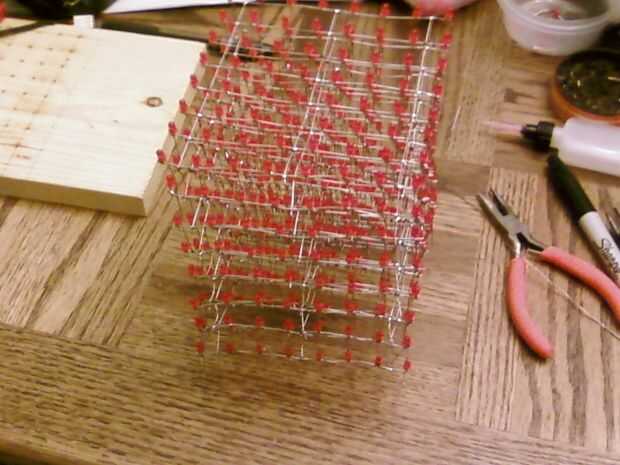

Tenía un poco demasiado espacio entre cada capa para no recibir absolutamente una forma de cubo. No gran cosa, puedo vivir con él.
