Paso 5: Construir la vitrina
Encontré este cofre de madera en el pasillo de la manía por $4 y pensé que sería perfecto ya que tiene espacio interior para sostener el cable y se ve bien. Manchado esta una mancha roja, mismo que usé en mi escritorio de la computadora para que coincida con.

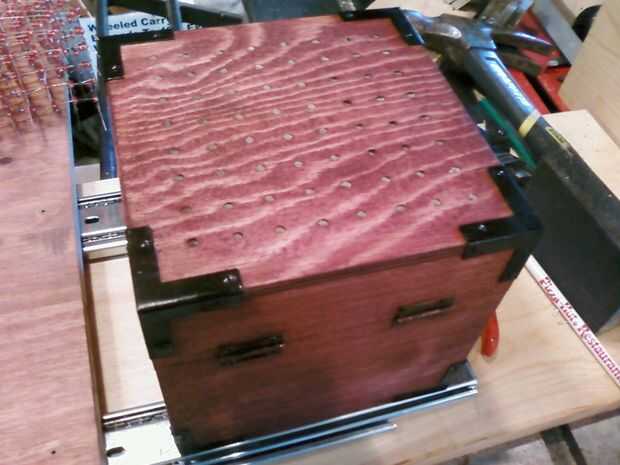

Dibujar una cuadrícula en la parte superior del mismo tamaño que la rejilla utilizada para el posicionador soldado (.6 pulgadas entre las líneas). Perfore agujeros para permitir que los conductores a través de la parte superior y otro agujero detrás de la rejilla para los alambres de la capa/plano (de los transistores en el paso 4). Aprendí la manera dura que a 64 conduce a pasar por orificios pequeños es muy difícil. Finalmente decidí volver a taladrar todos los agujeros un poco más grandes para que el proceso vaya más rápido. Terminé usando alrededor de una broca.2.

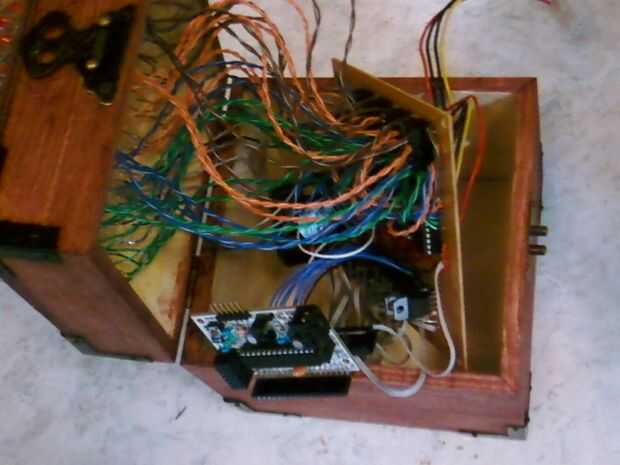

Ahora que el cubo está sentado encima de la pantalla, doble las puntas de la esquina por lo que el cubo será permanecer en el lugar como se conectar los cables. Asegúrese de que usted fije todos los cables en el orden correcto.
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40
41 42 43 44 45 46 47 48
49 50 51 52 53 54 55 56
57 58 59 60 61 62 63 64
Y conectar los cables entre las capas (con la etiqueta 'aviones' en el esquema) y los transistores. El transistor en el pin 6 de Arduino es la capa superior del cubo.
Si consigues los cables mal, es algo corregible en el código, pero puede requerir mucho trabajo, así que trate de conseguirlas en el orden correcto.
Está bien, todo está construido y listo para ir, vamos a obtener algo de código y probarlo.
