Paso 3: Construir el circuito de control (primera parte)
El circuito de control se compone básicamente de:
-8 registros de 8 bits (64 bits en total) que activar / desactivar cada columna del cubo de cambio
-1 registro de cambio conectado a 8 transistor NPN para activar / desactivar cada capa.
-2 conectores con pines de 40 y 34 para la conexión al cubo
-1 conector con 2 pins para la conexión al puerto paralelo
¿Por qué conectamos el 8 transistor NPN para el registro de desplazamiento de capas? Como sabemos, los leds de cada capa tienen un cátodo común (-), entonces debemos capacitarlos para conectar la señal de masa. El problema es que la salida del registro de cambio de capa tienen una señal de nivel alto (nivel lógico 1 es equivalente a Vcc) en cualquier pin habilitado. Necesitamos un componente que, dada una señal en nivel lógico 1, permite el paso de la corriente. Este componente es el transistor. Funciona como un interruptor: Si el pin de la base se establece a nivel lógico 1, el pin colectores y el emisor están conectados juntos.
Herramientas necesarias:
-Soldador
-Soldadura de aleación de la lata
-Pinzas
Materiales necesarios:

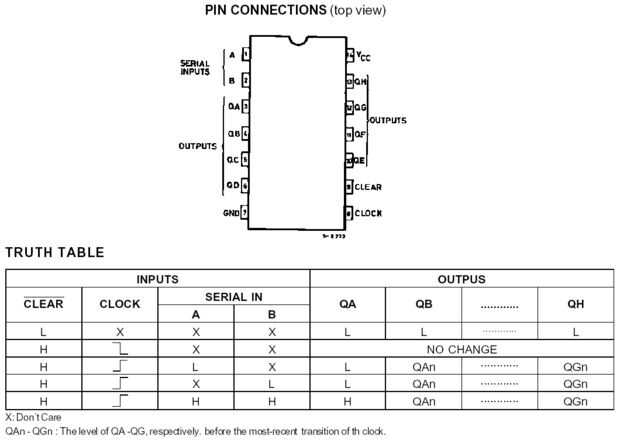

-9 cambio de registro de 8 bits (he usado 74HC164B)
-9 ranuras para cambio de registro

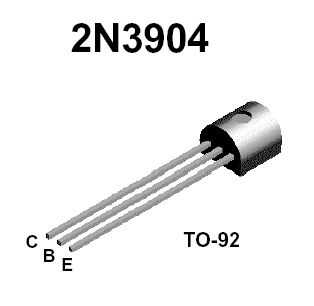

-8 transistor NPN (he usado 2N3904)
-100 ohm resistencias 70
-ohm 1500 de resistencias 8
-prototipo 1 board
-2 conectores con pines de 40 y 34 para la conexión al cubo
-1 conector de 12 pines para conexión al puerto paralelo
-3 conectores con 2 pins para conectar el interruptor, el power led y la fuente de alimentación
-1 rojo / verde led (power led)
-1 botón (interruptor)
-1 conector para alimentación
-3 cables pequeños con 2 alambres, terminados con un conector (como los usados en PCs para conectar los leds del panel frontal a la placa madre)

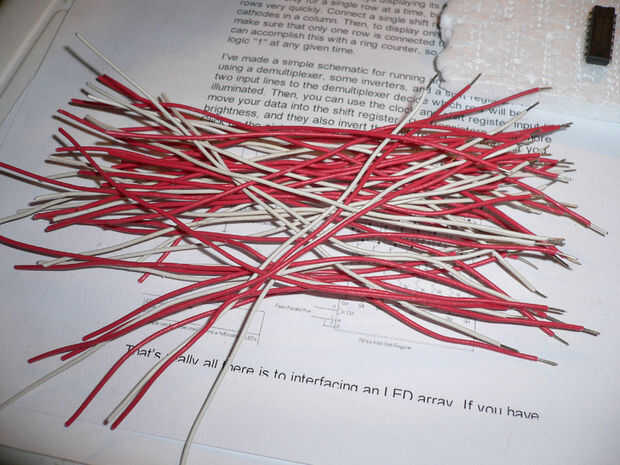

-Alambre eléctrico adecuado para soldar (fina, maleable y resistente a la vez)

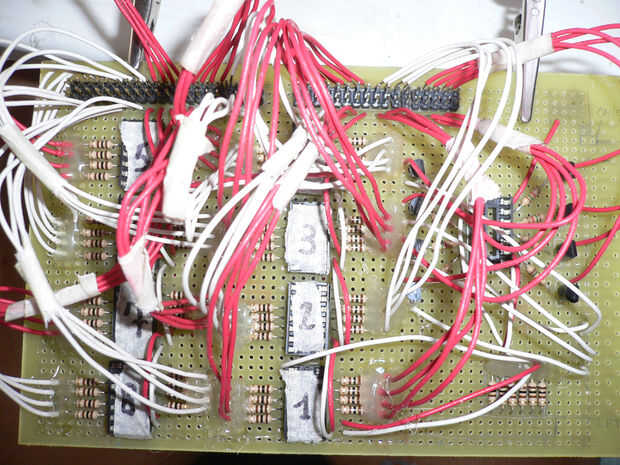

Una vez que tienes todos los componentes, puede iniciar la construcción del circuito de control. Utilizar el esquema que se puede encontrar en las imágenes de este paso.
VER FOTOS DE 20.00 a 20.14

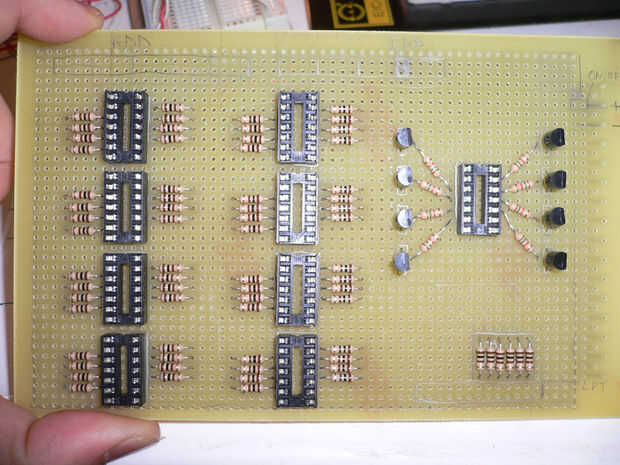

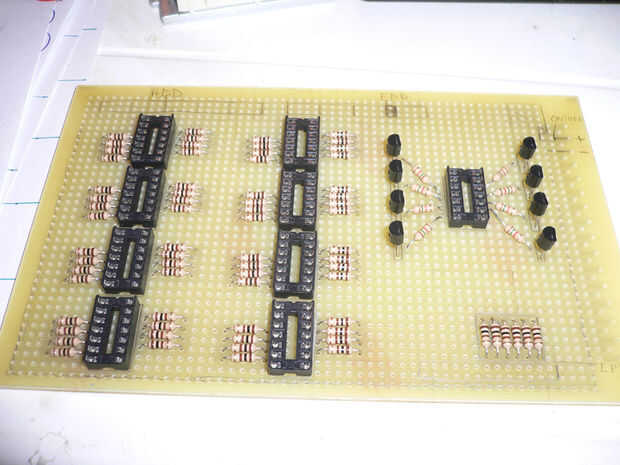

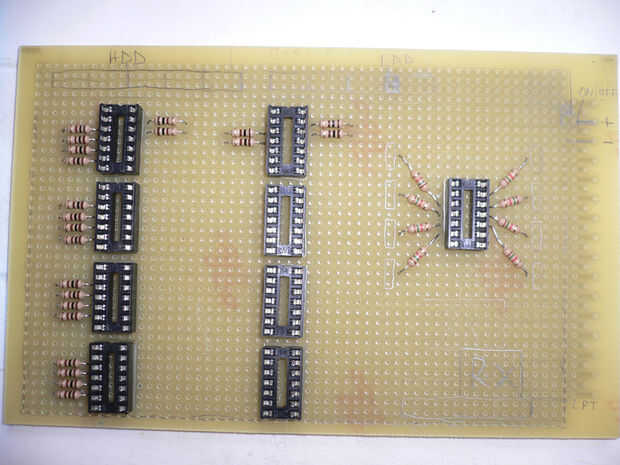

En primer lugar debe comenzar mediante la colocación de los componentes sobre la base (o utilizar la misma disposición que he elegido), para darse cuenta de su tamaño real. Una vez que han colocado los componentes, debe dibujar rectángulos a su alrededor con un lápiz para delinear su espacio real. Por lo tanto, cuando usted vuelva a coloca los nuevo, usted estará seguro de su lugar. Esto es útil ya que tiene que voltear la base para soldar.
Yo sugeriría usted para soldar los componentes en esta secuencia:
1 - las ranuras para el registro de desplazamiento
2 - resistencias de 100 ohmios y 1,5 Kohm
3 - transistores
4 - conectores

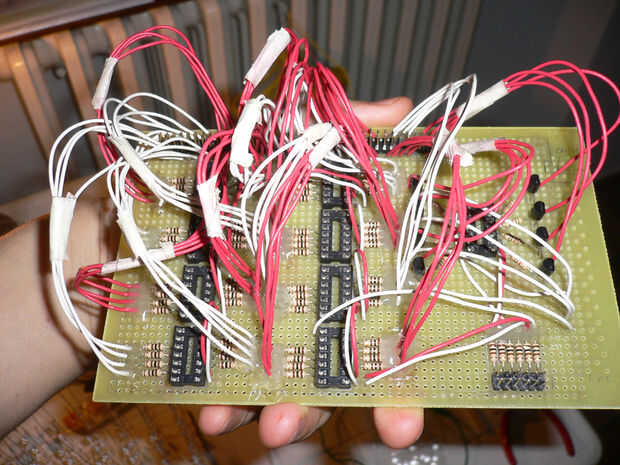

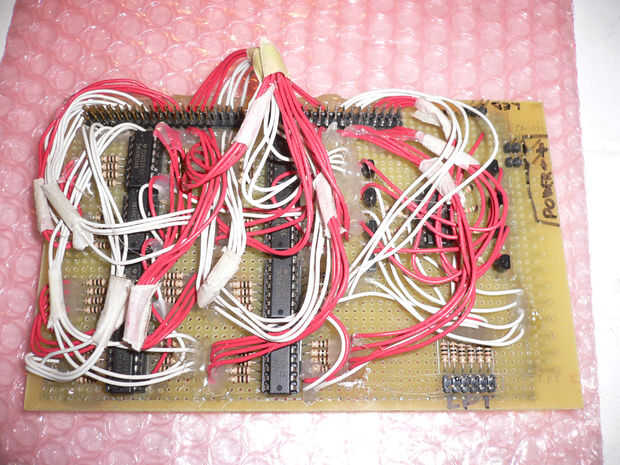

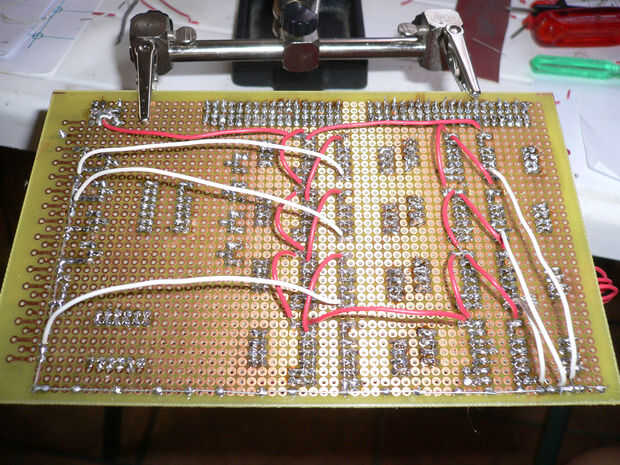

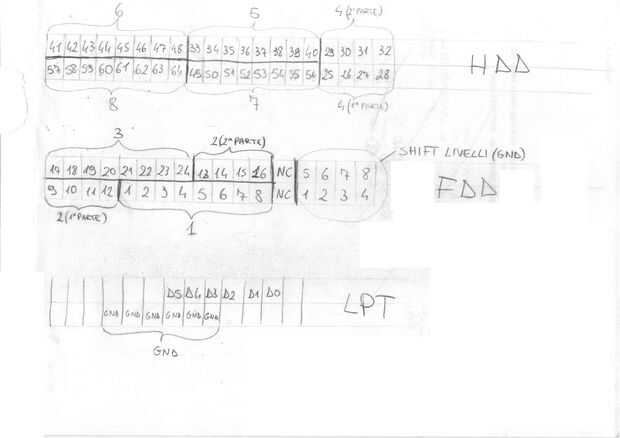

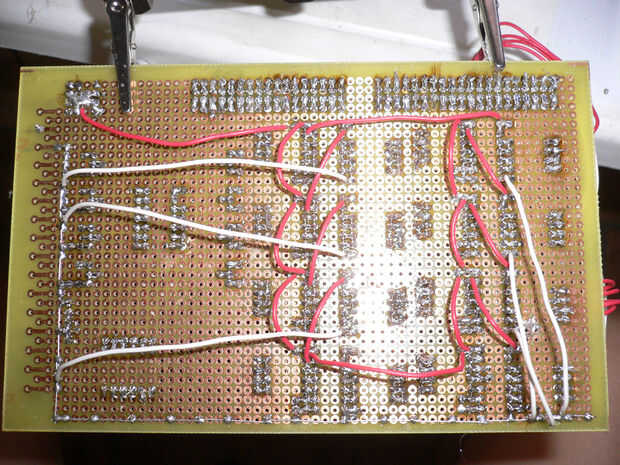

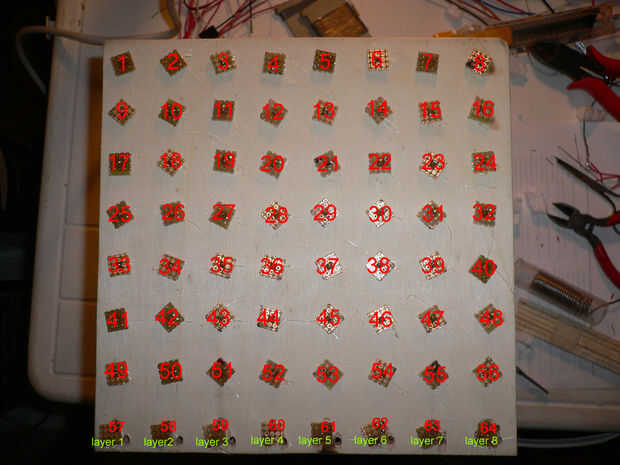

Ahora, con mooooooooooooooooooore de paciencia, hacer las conexiones entre los componentes principales. En una segunda etapa, Conecte cada resistor/transistor a los conectores para conectar el cubo. Tome nota de todos los partidos registro de cambio de salida -> conectores de PIN. Esto será esencial cuando se suelde los cables diferentes para cada terminal del cubo.
Hay varios consejos que puedes seguir:
-Cubierta 3/4 del perímetro de la base con una pista que conecta a la señal de masa. Siempre es útil contar con una masa cercana.
-Para las conexiones entre 2 o más adyacentes puntos utilizar soldador conectarlo directamente estos puntos entre sí
-No insistir demasiado con el hierro de un solo agujero de la base, de lo contrario que podría caerse el cobre de la echada.
