Paso 4: Construir el circuito de control (segunda parte)

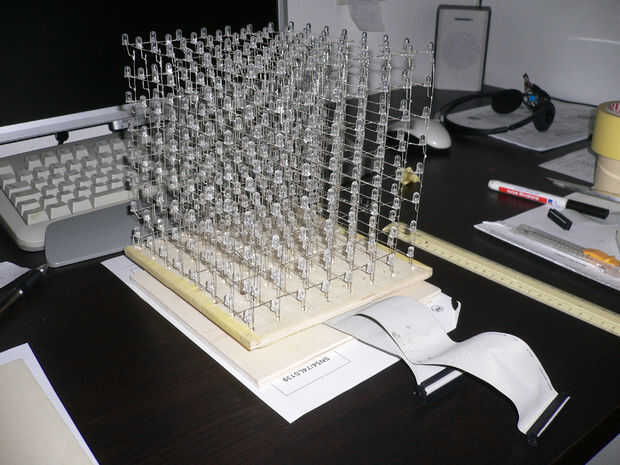

Volver al cubo. Tomar los cables planos con pasador de 40 y 34 y corte quitando el conector de un lado.

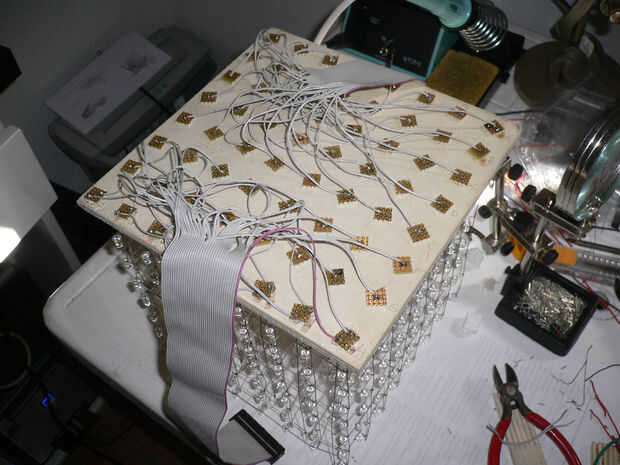

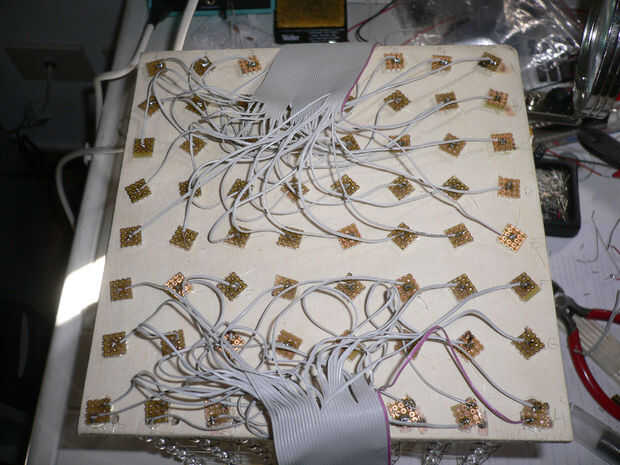

Debemos separar de unos 10 cm del alambre hacia el lado donde cortamos el conector. Que los cables se conectarán a distintos pines de cátodos y ánodos del cubo según el esquema que hicimos durante la construcción de la Junta. Cada pin de un registro de desplazamiento de la salida se conectará a una fila entera de conectores en el orden de pines (no asi al azar). De esta manera el primer cambio registro controlador el primero de la fila, el segundo controlador en segundo lugar, ecc y
PD: de los 74 pines disponibles (40 + 34) servimos sólo 72 (64 columnas, 8 capas), la 2 no permanecer conectado.
VER IMG DE 25.01 25.04
Construir el cable para conectar al puerto paralelo:

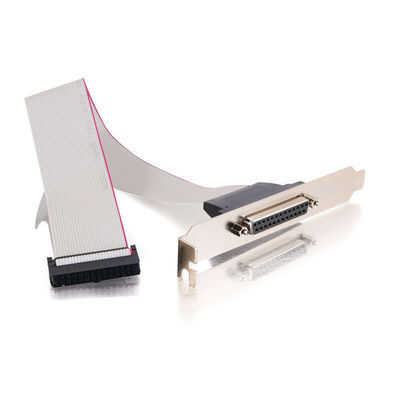

En mi caso he encontrado un cable de placa base de un viejo 486. La placa anticuado tiene no puerto paralelo integrado, es conectado por un cable plano a los pines de la placa madre.

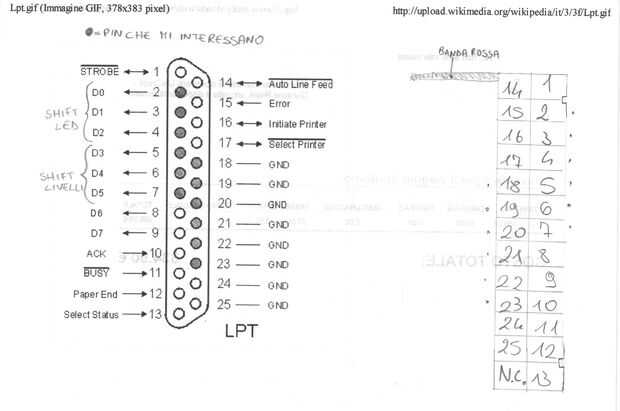

Si no tienes una manera de recuperar un cable y quiere construirlo, este es el esquema de los pines del puerto paralelo:
VER IMG DE 30.01 a 30.03
Usted tendrá que utilizar el pin de D0 a D5 connetting como este:
D0 -> columnas de registro de entrada del cambio
D1 -> columnas de registro de cambio claro
D2 -> columnas de registro de cambio de reloj
D3 -> cambio de entrada registro de capas
D4 -> capas de registro cambio claro
D5 -> reloj cambio registro capas
PRECAUCIÓN: si los pasadores no están conectados como se describió anteriormente, el software de control no funcionará.
Construcción de cables para el interruptor de encendido, LED de potencia y fuente de alimentación:
3 todos los cables sólo deben soldar los componentes para el cable.
