Paso 8: eje

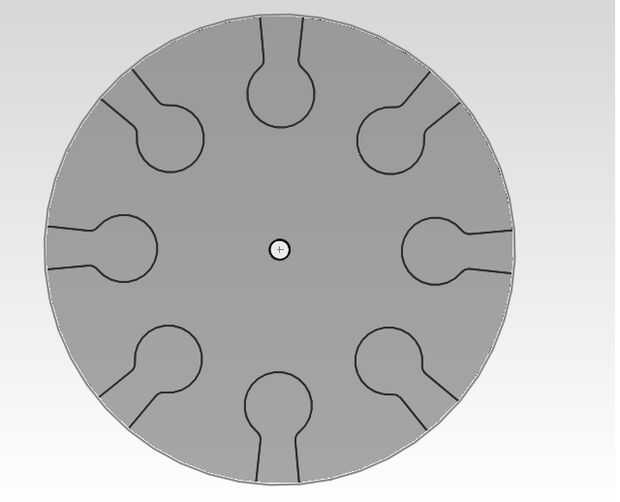

El primer paso es bosquejo de un círculo del diámetro adecuado. En nuestro caso, esto era 140mm. Luego esbozar un pequeño círculo en el medio como un agujero de centro.
Bosquejo de la misma forma de "llave" de la parte inferior de la hoja y utilizar esto para crear un patrón circular de croquis. Sólo necesitamos dos cuchillas, pero hemos creado 8 bosquejos idénticos para permitir modificación con diversas láminas si lo desea.

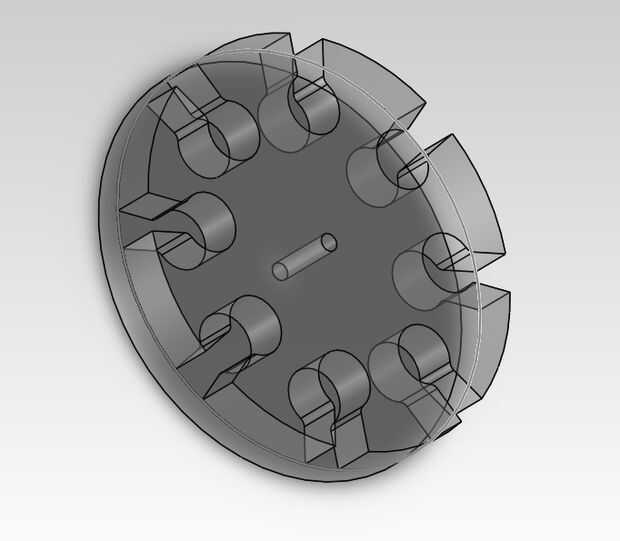

A continuación, sacar el círculo y corte en las llaves a la profundidad correcta para que coincida con las cuchillas. En nuestra era 16 mm. hacen que el orificio central atraviesa todo el camino.
Entonces encuentra un trozo de metacrilato de mecanizado CNC. Debe ser lo suficientemente gruesa como para permitir un poco mas de la profundidad de las ranuras, así que cualquier cosa, desde unos 20-30mm de espesor es ideal.
Una vez que el centro se trabaja a máquina, tendrá que perfore el orificio central y grifo (rosca). Nuestra turbina que gira hacia la izquierda visto de frente, el hilo va a necesitar ser un rosca izquierda para asegurarse de se aprieta el eje, en lugar de desenroscar a sí mismo! El tamaño del agujero y la banda de rodadura depende del tamaño del eje que se utiliza, pero utilizamos un M10.
