Cómo construir un aparcamiento con Intel® Galileo! (Intel IoT) (1 / 6 paso)

Paso 1: Paso 1 - conectar y probar el display de 7 segmentos

Para conectar el display de 7 segmentos, necesitamos 7 salidas para cada segmento. Cada segmento se identifica con una letra de "a" a "g".

Por lo tanto, tienes que conectar las salidas numeradas en el tablero.

Ahora, Conecte cada terminal numerada en el Galileo a la terminal "a" única de la pantalla de 7 segmentos (hemos usado esta orden forma: 2 a "a", 3 "b", y así sucesivamente como lo hemos hecho). Obviamente, utilizar un puente de M/F cables para él.

A continuación, conecte el terminal común en la pantalla al terminal GND de la Junta y use un cables de puente F/F para introducir una resistencia en esta conexión de la pantalla a la Junta.

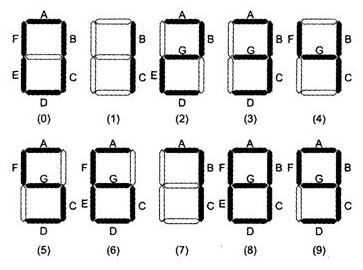

Ahora se debe probar la pantalla para asegurarse que todo está bien. Transferencia de este sketch (ver el anexo) en el Galileo, simplemente aparece en la pantalla los números del 0 al 9 con un 500ns de retraso a los demás.

Si la pantalla funciona, podemos ir al siguiente paso!
