Cómo construir un aparcamiento con Intel® Galileo! (Intel IoT) (3 / 6 paso)

Paso 3: Paso 3 - conectar los pulsadores (utilizando la pantalla y servo)

No desconecte la pantalla y el servo, vamos a utilizar para probar los botones. Vamos a conectarlos de esta manera! Tome también su protoboard.

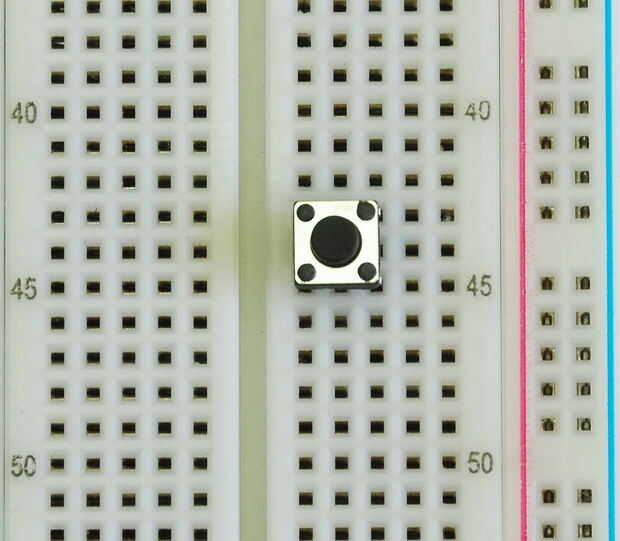

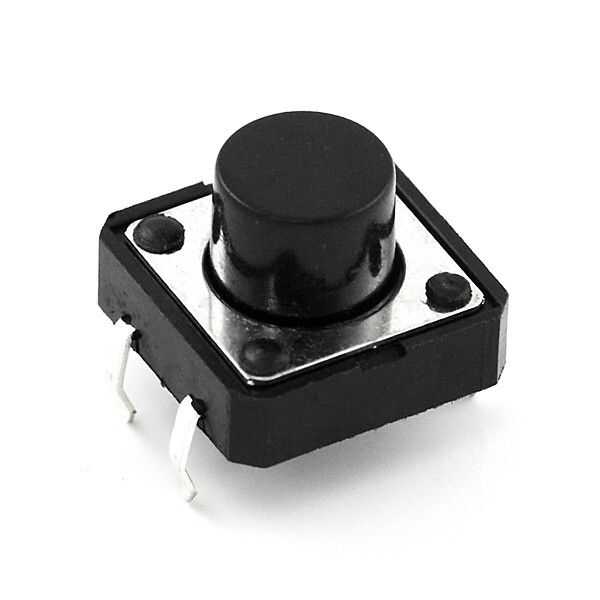

► Poner un pulsador en la placa;

► Ponga una resistencia con un extremo en el cable de voltios y el otro extremo conectado con uno de los terminales del botón;

► conecta el otro terminal correspondiente a tierra. El terminal correspondiente es generalmente del mismo lado que el primero;

► Conecte el primer terminal (el que está con la resistencia) al pin "11".

Repetir las 4 últimas instrucciones para poner otro pulsador en la placa, tienes que conectar éste a la clavija "12".
