Cómo construir un Arduino Powered ajedrez jugar Robot (10 / 13 paso)

Paso 10: Cableado y montaje del Motor (eje X)

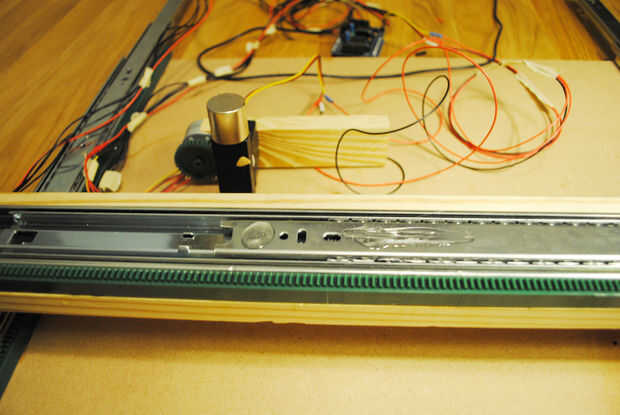

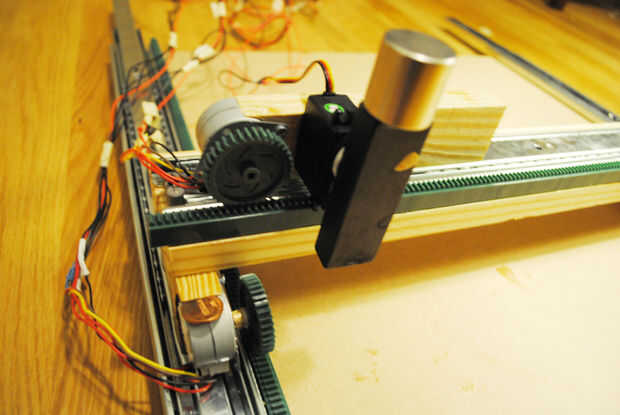

Nos Monte y nuestro motor del eje X de alambre como lo hicimos antes, sin embargo también debemos fijar nuestra Asamblea de servo.  Tenemos que montar el servo lo más cerca a nuestro motor, como podemos conseguir sin interferir con el engranaje.  De esta forma que nos garantizamos tener cobertura máxima por debajo de la Junta.

Usando un pedazo de algodón embebido en hilo o algodón, aplique cuidadosamente el epoxi al bloque donde ha decidido poner el servo.  Si no tienes cuidado, algunos epoxy puede acabar en el motor paso a paso, haciéndola inútil.  Es un dolor real claro epoxy mezclado de motores, por lo que merece la pena el tiempo extra.  Firmemente sostenga el servo en su lugar durante varios segundos y dejarla fijada para que se seque.

Una vez montado el servo, podemos fijar el bloque motor a nuestros cojinetes.  Ser cauteloso en cuanto a no tener pegamento en el mecanismo de deslizamiento y, como antes, se aplica el epoxi al metal expuesto que el bloque va a tocar.

Después que está seco, alambre del motor como antes, extendiendo cada plomo.  Esta vez, sin embargo, a conectar el motor terminal.  Felicitaciones, la tabla XY está hecha!
