Cómo construir un cabezal de trípode para $10 que es panorámico (4 / 5 paso)

Paso 4: continuación.

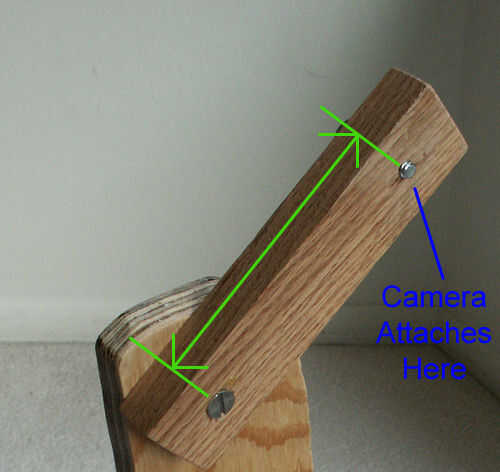

a continuación, cortar el brazo. Para averiguar la longitud, comience con eso previamente medido distancia entre la pupila de entrada y el enchufe de tornillo (uno que era de 4 1/8 pulgadas en mi Canon) esta distancia se muestra en verde arriba. Añadir una media pulgada a una pulgada en cada lado. La anchura es necesario sólo un par de pulgadas.

Perfore un agujero en un extremo del brazo sujetar a la pieza lateral donde girará. Perfore otro agujero 4 1/8 pulgadas (o cualquiera que sea su medida) baja por el brazo hacia su otro extremo. Este último agujero es donde se fija la cámara, por lo que debe ser 1/4" de ancho. Inserte un tornillo de 1/4-20 a través de este orificio (1/4-20 significa 1/4 ancho, con un hilo de rosca de la echada de 20, que es el tono más común).

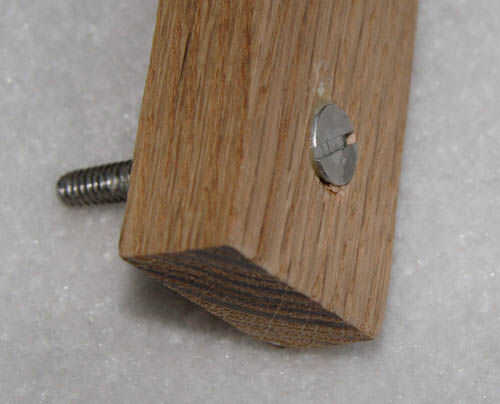

Ahora, sujete el brazo al lado. Usted necesitará una cabeza plana que tenga gubia hacia fuera un poco del agujero en el brazo hasta la cabeza del tornillo de la máquina puede hundirse en el brazo y no pegues a su lente:

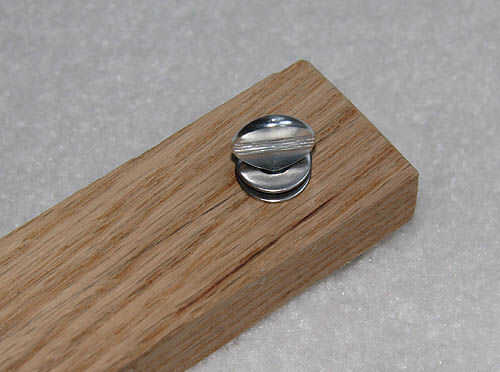

Empuje el tornillo a través del brazo, luego por el lado, y luego utilizar una arandela y una tuerca de mariposa para fijarla.
