Cómo construir un cable de consola para el PCB Universal. (4 / 11 paso)

Paso 4: El 'sistema seleccione' cables de puente

UPCB cada cable tendrá la alimentación (VCC) en el pin 8 y el principal de tierra (GND) va en el pin 1. También habrá un número de pernos atado de alta o baja (conectado a VCC o GND) para contar el UPCB qué sistema nos estamos comunicando con. Estos pines son los denominados de alta o baja en la descripción de 'Cómo hacer un cable UPCB' en la consola. Archivo de H. Echemos un vistazo a la una de la SNES, SNES. H

 To make a UPCB cable for SNES, follow the mapping belowD-Sub 15 Pin SNES Pin1 7 (GND)2 Low3 Low4 Low5 Low6 Low7 Low8 1 (VCC)9 NC - Not connected to anything10 High11 High12 2 (Clock) 13 3 (Latch)14 4 (Data)15 High

Antes de empezar a añadir cable del sistema, es mucho más fácil seguir adelante y cuidar de las líneas de selección de sistema ahora, sin el cable de consola masiva en el camino. Los pasadores sólo que bajo son pasadores de 2-7. Vamos a conectar todos estos electricly están conectados a lo que será GND, pin 1. Los pernos sólo que decir alta son 10, 11 y 15. Vamos a conectar todos estos electricly están conectados a lo que será VCC, pin 8.

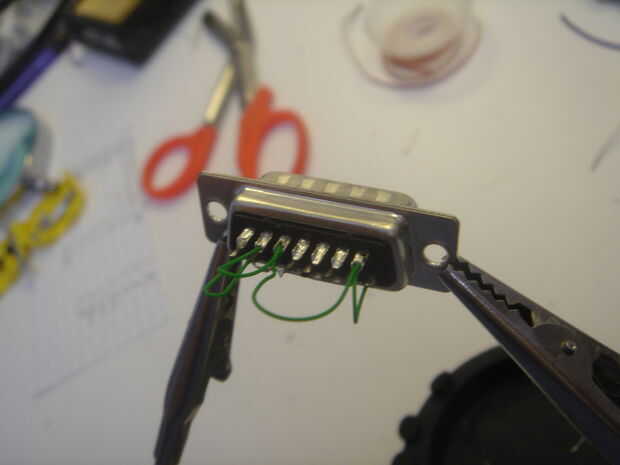

Para ello, vamos a encadenar un alambre de un perno a la siguiente. Utilizando piezas pequeñas (< 1") de alambre de calibre 30 con los extremos despojados, esto llega a ser bastante fácil en comparación con grandes cables. En la imagen podrás ver el primer tal conexión, del pin 1 (GND) al pin 2 (bajo). El siguiente es una pieza idéntica del pin 2 al pin 3 de la conexión de los cables, conectando otro pin 3 a pin 4 pin 4 y 5, pin 5 y 6 y por último pin 6 a 7.

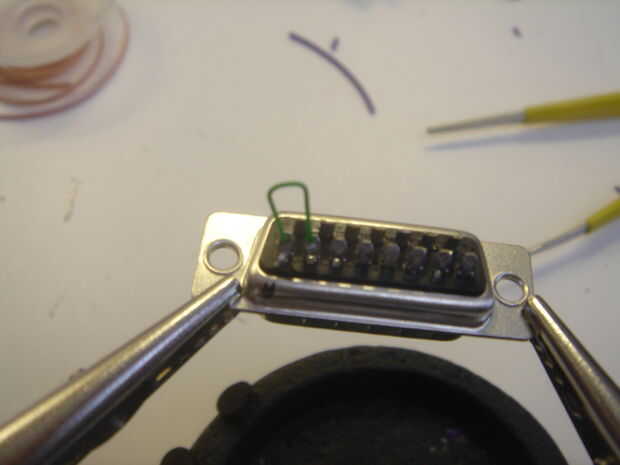

A continuación, vamos a hacer los agudos. Otro pedazo corto de alambre de calibre 30, conectar el pin 8 (VCC) al pin 15 (alto). Seguimiento con otro cable perno 15 de conexión al pin 11 y por último un cable más conexión pin 11 al pin 12.

Ahora todos los pins que deben ser alta o baja están conectadas a GND (pin 1) para el punto bajo o VCC (pin 8) de alto.
