Paso 6: Pinout del Cable de consola
________ |1234|567) --------- Pin Description 1 VCC 2 Clock 3 Latch 4 Data 5 N/C 6 N/C 7 GND
Si utiliza un alargador, cortar el conector extra de como lejos del extremo que se conecta a la consola como sea posible. Si está utilizando un controlador de sacrificio, corte el cable como cerca de la almohadilla de juego como sea posible. En cualquier caso, podemos tanto longitud como podamos.
Quite algunos aislamiento del cable del extremo expuesto ahora. NO RETIRE DEMASIADO. Desea eliminar aproximadamente 1" de aislamiento del cable; suficiente para asegurarse de que puede soldar los cables a cualquiera de las clavijas de DB-15 y dejar los cables suficientemente cortos que es apropiación de la parada de tirar de la campana de D-Sub en el aislamiento del cable grueso.
Estamos buscando los alambres individuales que componen el cable, por lo que podemos identificar lo que cada uno hace. En nuestro ejemplo SNES, hay sólo cinco hilos realmente utilizados por el controlador y sólo cinco hilos en el cable.
Cada cable debe ser de color diferente. No podemos confiar en color del cable para contarnos cualquier cosa con certeza su función, incluso entre padds idéntico. Debemos probarlos contra el pinout en el. Archivo de H. Para ello, necesitamos un probador del multímetro/continuidad.

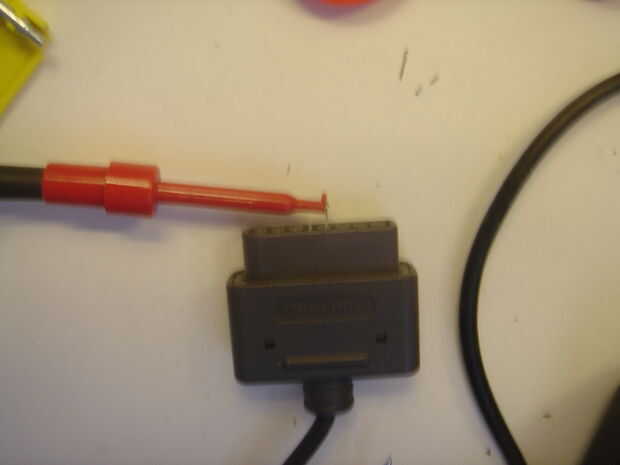

Para cada cable en el cable, necesita saber que pines en el conector de la consola va a. El SNES era un poco difícil porque los contactos están ahora dentro del conector. La imagen de abajo muestra utilizando un trozo pelado de alambre sostenido por un gancho de la punta de prueba. El contacto dentro del conector quisiera tocar el cable pelado, que tocó el gancho. Cuando la otra sonda tocó el cable correcto en el otro extremo del cable, saben porque la resistencia bajaría a casi nada. Esto debe repetirse para cada pin.
La siguiente imagen muestra la ficha que solía anotar los resultados. Copié el pinout y pin las descripciones de la. Archivo de H. Cuando encontré una combinación de alambre y pin que empareja, escriba color del cable al lado de la clavija.
Ahora que sabemos qué cable es lo que, podemos empezar conectando el enchufe UPCB.
