Cómo construir un cable USB para PCB Universal (2 / 11 paso)

Paso 2: Reúna herramientas y piezas

Otros artículos pueden ciertamente ayudar con soldadura, pero casi nunca son necesarios para la construcción de un cable como este:
-Flujo
-Bomba o cobre trenza de desoldar
-'A mano'

Las piezas que necesitamos son extremadamente simples
-Cable USB sacrificio. No importa lo que fue en otra vida, sólo que tiene un extremo plano 'A'. Esto puede fácilmente ser rescatado de antiguos periféricos USB como ratones y teclados. Si logras encontrar un largo cable de USB 'A' a 'A', se puede cortar en tienen y utilizarlos para crear dos cables UPCB. De lo contrario, corte el cable como lejos del «A» final como sea posible para darnos la mayor cantidad de cable para trabajar con.

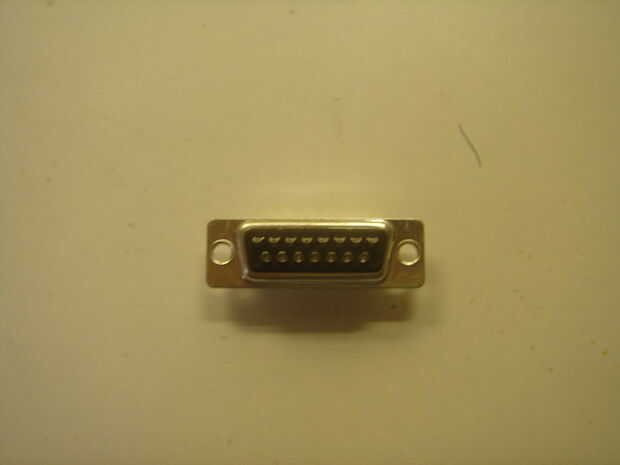

-DB-15 macho enchufe con soldadura conectores de copa. No. de parte de digikey 215ME-ND, o en cualquier tienda de electrónica buena. La posibilidad de que sea una tienda buena de electrónica es directamente, inversamente, proporcional al número de televisores de alta definición que venden. Esta es una de las pocas partes de electrónica que se pueden encontrar todavía en algunas chozas de la Radio.

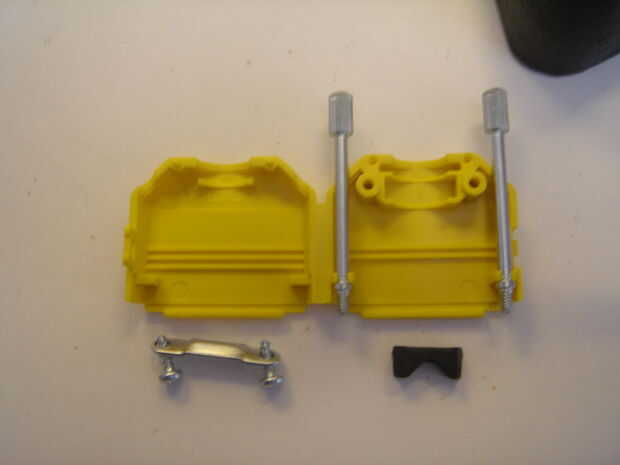

-Campana DB-15. En los cuadros aquí es Digikey parte Nº 972-15SY-ND, pero hay toneladas de las campanas D-Sub hechas. Puedes encontrar éstos para barato en la mayoría de tiendas de electrónica buena. Recomiendo que cualquiera que sea la campana obtener, asegúrese de obtener tornillos para ir con.

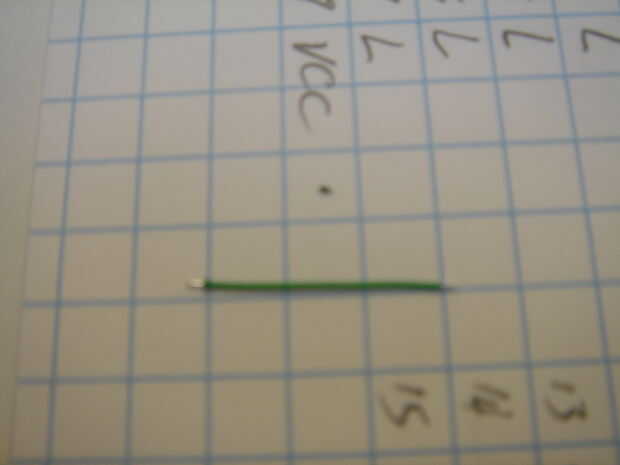

-Alambre. El alambre usado aquí es 30 alambre AWG Kynar, de Fry. Puede utilizarse cualquier tipo de alambre, pero usando un calibre muy pequeño hará las cosas mucho más fácil.

Componentes distintos de los mencionados son necesarios para algunas consolas, sin embargo son la excepción, no la regla. A partir de este escrito, los sistemas sólo que requieren algo más de cable son el sistema de FM-Towns (detallado en neogeo.h) y el sistema de 3DO (detallado en 3do.h)
