Paso 4: El 'sistema seleccione' cables de puente
To Make a UPCB cable for Button Select USB D-Sub 15 Pin USB Pin 1 4 (GND) 2 High 3 Low 4 Low 5 Low 6 Low 7 Low 8 1 (VCC) 9 NC - Not connected to anything 10 High 11 High 12 NC - Not connected to anything 13 2 (D-) 14 3 (D+) 15 Low
Antes de empezar a añadir cable del sistema, es mucho más fácil seguir adelante y cuidar de las líneas de selección de sistema ahora, sin el cable de consola masiva en el camino. Los pasadores sólo que bajo son pernos 3-7 y 15. Vamos a conectar todos estos electricly están conectados a lo que será GND, pin 1. Los pernos sólo que decir alta son 10, 11 y 2. Vamos a conectar todos estos electricly están conectados a lo que será VCC, pin 8.

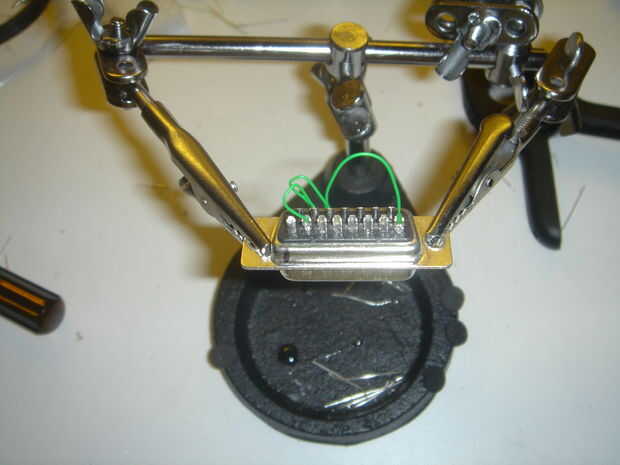

Para ello, vamos a encadenar un alambre de un perno a la siguiente. Utilizando piezas pequeñas (< 1") de alambre de calibre 30 con los extremos despojados, esto llega a ser bastante fácil en comparación con grandes cables. En la foto se ver la primera parte de este, que muestra un cable que vaya del pin 8 (VCC) al pin 11, luego pin 10, luego pin 2. Tres pequeños pedazos de alambre y todos los pernos que son altos se han relacionado.
A continuación, vamos a hacer los bajos. Otro pedazo corto de alambre de calibre 30, conectar el pin 1 (GND) al pin 3 (bajo). Seguimiento con cable adicional conecta el pin 3 al pin 4, pin 4 a pin 5 pin 5 pin 6 pin 6 a pin 7, y por último uno más cable conexión pin 7 a pin 15.
Ahora todos los pins que deben ser alta o baja están conectadas a GND (pin 1) para el punto bajo o VCC (pin 8) de alto.
