Paso 6: Pinout del Cable de consola
USB Pinout (Looking at the end of a USB cable that plugs into a PC or other USB port) ___________ | 4 3 2 1 | | _ _ _ _ | ----------- <- thicker half of cable where the contacts are. Pin Description 1 VCC 2 D- 3 D+ 4 GND
Si utiliza un alargador, cortar el conector extra de como lejos del extremo que se conecta a la consola como sea posible. Si está utilizando un controlador de sacrificio, corte el cable como cerca de la almohadilla de juego como sea posible. En cualquier caso, podemos tanto longitud como podamos.

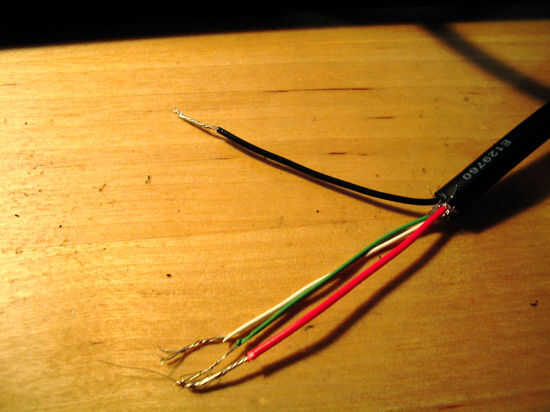

Quite algunos aislamiento del cable del extremo expuesto ahora. NO RETIRE DEMASIADO. Desea eliminar aproximadamente 1" de aislamiento del cable; suficiente para asegurarse de que puede soldar los cables a cualquiera de las clavijas de DB-15 y dejar los cables suficientemente cortos que es apropiación de la parada de tirar de la campana de D-Sub en el aislamiento del cable grueso.
Estamos buscando los alambres individuales que componen el cable, por lo que podemos identificar lo que cada uno hace. En nuestro ejemplo del botón seleccionar USB, hay sólo cuatro cables.
Cada cable debe ser de color diferente. No podemos confiar en color del cable para contarnos nada con certeza su función, incluso entre los cojines del idénticos. Técnicamente, todos los dispositivos USB * debe * usar los colores requiere de blanco, negro, rojo y verde, pero es fácil de encontrar barato hacer cables USB que no se ajustan a la norma, por lo que debemos probarlos contra el pinout en el. Archivo de H. Para ello, necesitamos un probador del multímetro/continuidad.
Para cada cable en el cable, necesita saber que pines en el conector de la consola va a. Los conectores USB son protegidos por una cubierta de metal, para alcanzar con la punta de prueba de un multímetro puede ser un poco difícil. Si no puede obtener la sonda tocar los pines, puede utilizar un pequeño pedazo de metal como un clip de papel. Presione el clip de papel contra la punta de la sonda y sosténgala con el pulgar. Toque el extremo del clip de papel con el conector dentro de la cubierta del USB. Cuando la otra sonda toca el cable correcto en el otro extremo del cable, la resistencia se reducirá a casi nada. Anote los resultados de cual pin es cual color.
Ahora que sabemos qué cable del color va a qué pin, podemos empezar a conectar a la clavija UPCB.
