Paso 11: Paso 9 Instale el LED

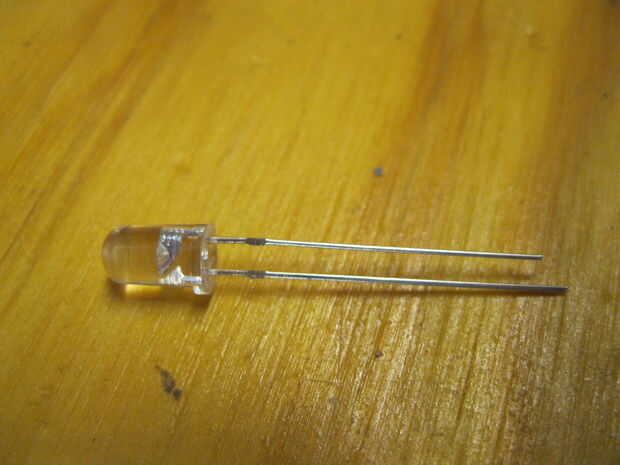

Sus LEDs de localizar e identificar el pin de cátodo (-) de los LEDs. El pin negativo tiene la pierna más corta y notarás el plano sobre el cuerpo.
Los kits estándar incluyen 2 LEDs rojos y 3 amarillos. Ubicación de la instalación no tiene ningún efecto en la operación del circuito. Pero para mejor efecto visual un LED rojo en ambos lados del PCB rodeado por los amarillos.

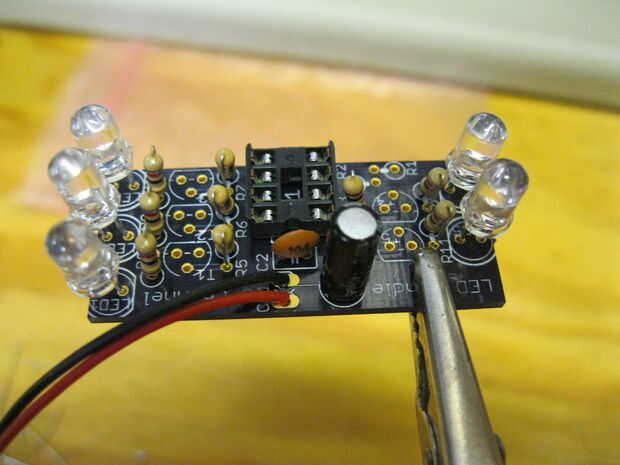

Instalar el LED con el lado del cátodo (-) en el interior de la PCB al lado de la resistencia limitadora actual, como se muestra en lugares LED1, LED2, LED3, LED4 y LED5.
En lugar de la soldadura y recorte el exceso.
CONSEJOS:
- Cuando instalar los LEDs elevarlos de la tarjeta por ~1/2 "antes de soldar. Esto le permitirá apuntar los LEDs doblándolas. Si montado al ras en la PCB, no serán capaces de ajustar su ángulo y puede terminar con 2 puntos distintos de la luz.
- Para minimizar el espacio de montaje al incorporar en una vela, montar los LEDs en los cables y, a continuación, conectar los cables a la placa. El lado del ánodo (+) de los LEDs es común por lo que sólo que se necesita un cable de 6 conductores. Esto le permitirá montar el PCB de forma remota y tener una huella mínima de sólo los LEDs en la parte superior de la vela.
