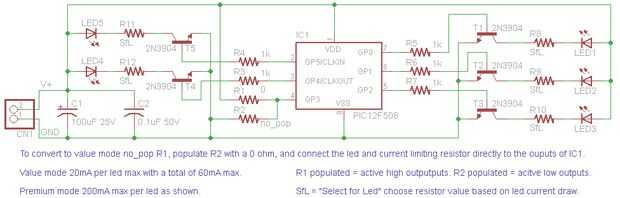

Paso 15: Llama menos LED vela simulador circuito Descripción
Sostenedor de batería CN1 y tapas de C1 y C2 forman una fuente de alimentación no regulada de alimentación todo lo demás.
El micro PIC IC1, R1 y R2 son los cerebros del circuito. La mayor parte de la función es firmware solo en el micro.
R1 y R2 establece el modo de salida activo. Cuando R1 se rellena las salidas son altas cuando el LED debe estar encendido. Cuando R2 se rellena las salidas son bajas cuando el LED debe estar encendido. Para la aplicación en este kit R1 debe rellenarse para altas salidas activas.
Hay 5 idénticos canales controlador de LED. La primera se compone de LED1, T1, R8 y R5.
LED1 y R8 son lo LED y resistencia de límite de corriente. La resistencia de límite de corriente es elegida basado en el límite de corriente delantero de LEDs y brillante cómo desea que el LED que cuando se ejecuta. Vea la diapositiva #2 para más información.
T1 actúa como un controlador de potencia para el micro. Tiene una baja corriente (~ 6mA) de la señal desde el micro y le permite conducir hasta una carga de 200 mA. R5 es la resistencia base de límite de corriente para el transistor. Normalmente esto no tendrá que ajustarse.
