Cómo construir un circuito que convierte la corriente alterna de una dinamo de bicicleta al estándar USB (2 / 4 paso)

Paso 2: Entender el circuito

Es mi creencia que una comprensión de lo que hace este circuito es importante para montar con éxito el circuito.  La razón que creo que esto es porque si usted sabe cómo están trabajando las cosas, tiene más probabilidades de entender cómo se juntan.  Esto ayudará a evitar que errores falta que puede hacer en el siguiente paso.

La primera cosa que usted necesita comprender es que una dinamo de bicicleta generará energía de CA (corriente alterna). No podemos utilizar directamente este poder carga/energía nuestro equipo USB porque equipo digital casi siempre utiliza alimentación de CC (corriente continua). De hecho, para cualquier puerto USB son estándar especificaciones que deben cumplirse para que sea un puerto USB. Corriente de 5 voltios es la corriente USB estándar; sin embargo, la corriente suministrada por el puerto puede variar dependiendo del dispositivo conectado a él.

La segunda cosa a saber es que la salida de voltaje y potencia de la dínamo varían con la rotación del generador sí mismo.  Ya que el generador gira sincrónicamente con la rueda de la bicicleta, más rápido vas que más energía se genera en voltajes más altos. Como se indicó anteriormente el estándar USB es de 5 volts, así que debemos encontrar una manera de regular el voltaje de entrada.

PRECAUCIÓN: no regulan voltaje puede dañar cualquier dispositivo USB que está conectado a la fuente.

La última cosa a tener en cuenta es que la corriente de salida de nuestro circuito también variará.  Mayoría de los dispositivos sólo dibuja la corriente que necesitan para que esto no debería ser un problema; sin embargo, hay algunos dispositivos que pueden ser sensibles a la cantidad de corriente de salida.

PRECAUCIÓN: usar este circuito a su propio riesgo, que podría potencialmente dañar electrónica sensible!

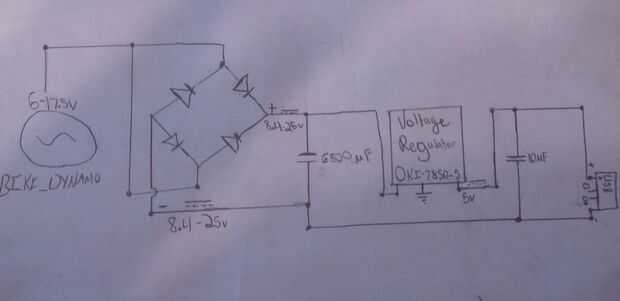

Resumen

Paso 1: convertir CA a C.C. usando el GSIB1580-E3 (monofásico solo en línea puente rectificador)

Paso 2: utilizar el condensador de microfaradio 6800 para suavizar el poder.  Este paso es necesario porque después paso 1 tienes una fuente de alimentación de DC pero porque la corriente es alterna, la corriente continua dado tendrá jorobas que van desde 0 hasta el voltaje máximo y atrás otra vez.  El condensador se carga la tensión sube, y que alimente al circuito mientras el voltaje cae, dando una tensión constante. Ver Puentes de diodo para una explicación más detallada.

Nota: los condensadores se conectan en paralelo con el resto del circuito.

PRECAUCIÓN: electrolítica condensadores (los utilizados aquí) tienen terminales positivas y negativas.  El terminal negativo será
conectarse a la terminal negativa de nuestro puente de diodo.  La terminal positiva se conecta con el siguiente
componente en línea.

Paso 3: Utilice el regulador de tensión de OKI-78SR-5 para poner la tensión de CC variable (8.4-25V) hasta una constante 5 voltios.

Paso 4: Utilice otro condensador de 10 μF a suavizar otra vez la potencia de salida del paso 3, ya que pueden haber ligeras variaciones del uso de este dispositivo.

Paso 5: Conecte el receptáculo USB A tales que el pin 1 está conectado a la DC positivo conducen y pin 4 está conectado a tierra (o el terminal - de la puente rectificador).  Ver

para ver cómo están numerados los pines.

PRECAUCIÓN: no invertir el orden de las clavijas (conexión perno 4 de + 5V dc y pin 1 a tierra).  Hacerlo puede causar daño al dispositivo enchufado!
