Cómo construir un circuito que convierte la corriente alterna de una dinamo de bicicleta al estándar USB (4 / 4 paso)

Paso 4: conclusión

Como se indica en la introducción mi intento inicial completando este circuito no tuvo éxito.  Esto era completamente debido a equipos de soldadura inadecuada y la falta de experiencia de soldadura.  Por esta razón se advirtió muchas veces a través de este instructable que experiencia de soldadura es necesario.

La prueba:

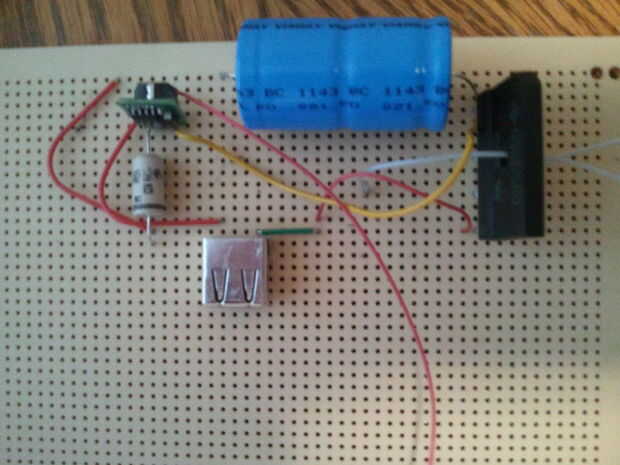

Suponiendo que todo ha ido bien para usted, usted terminará con un circuito como el que adjunto a esta diapositiva.  Mina tiene muchos más hilos plomos porque necesitaba arreglar muchos problemas de soldaduras iniciales por lo que no te preocupes si no lo hace coincidan.  Puede que desee probar este circuito antes de conectar cualquier teléfono móvil o un dispositivo sensible a él.  Para hacerlo:
Paso 1: Obtener un voltímetro y establecer a modo de prueba de 20 v DC.
Paso 2: Conecte el conductor rojo al pin uno del receptáculo USB.
Paso 3: Conecte el conductor negro al pin 4 en el receptáculo USB.
Paso 4: Observar la tensión al girar los pedales en la bicicleta.  El voltaje debería permanecer estable alrededor de ~ 5v.  Si no es así, no es seguro conectar dispositivo de USB! Puede volver a comprobar conexiones y re de la soldadura según sea necesario.
