Paso 4: construcción

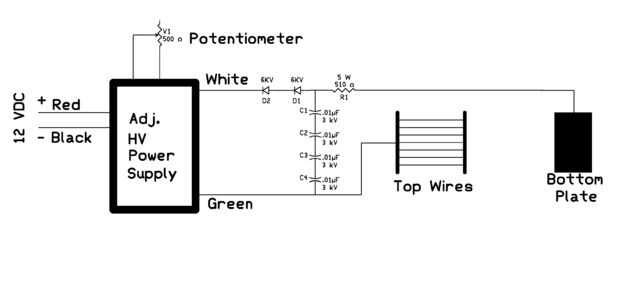

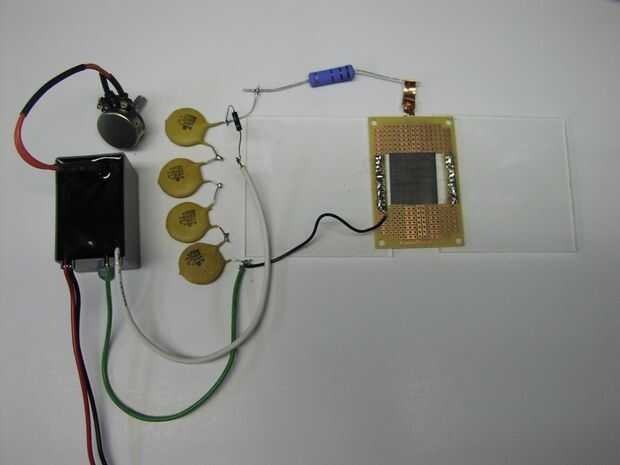

Usted puede comprar una fuente de alimentación de alto voltaje estándar ajustable conveniente para este proyecto, ver lista de piezas. Usando la fuente de alimentación que conectar nuestros componentes como se indica en el esquema, Foto de configuración se muestra a continuación.
Para mi prueba dejé todos los componentes expuestos y es fácil mostrar el cableado. Sin embargo, esto no es una buena idea. Puesto que éstos son componentes de alto voltaje vivo recomiendo poner todos los componentes en una caja de plástico.
La placa de metal de alto voltaje tiene dos 1/8 plazas plástico junto a ella. La placa de prototipado se basa en los cuadrados de plástico como se muestra. Los cables se colocan aproximadamente 0,1" por encima de la placa metálica.
