Paso 6: Trazar la placa frontal: diseño
El primer paso es trazar una línea por el centro de su base de espuma. Esta es la línea de profundidad. A continuación, dibuje una línea a lo largo de un borde largo, 2 pulgadas del borde (utilizar otra pieza de espuma como un borde recto). Se trata de su mapline.

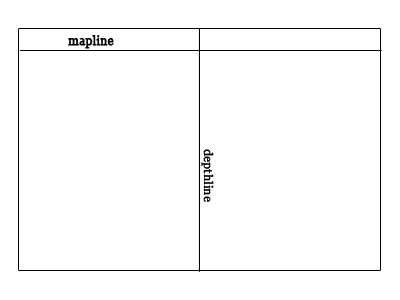

(imagen 2)
Donde el mapline y la línea de profundidad es el centro de su mapline. Dibujar las marcas de graduación en el centro de su mapline, salir en cualquier dirección. Cada marca de verificación es una "mapa" longitud de la siguiente. Medio las marcas en un lado de la línea de profundidad, la mitad en el otro. Nota: el depthline está a medio camino entre dos mapline garrapatas.
Una vez que su marca marcas hacia abajo, la distancia entre su marca de verificación de la izquierda y la marca de verificación de derecho debe ser igual a su longitud mapline menos longitud de la unidad de mapa.

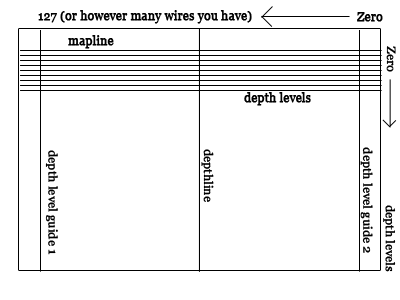

(imagen 3)
A partir de su marca de verificación de la izquierda y la marca de verificación de derecho, dibuja dos líneas paralelas a la línea de profundidad. Estas son sus guías de nivel de profundidad.
A lo largo de ambos guía nivel de profundidad, dibujar las marcas de graduación. Cada marca de verificación es una longitud de "unidad de profundidad" de la siguiente, la mapline siendo 0. Dibujar tantas garrapatas como tienes los niveles de profundidad.

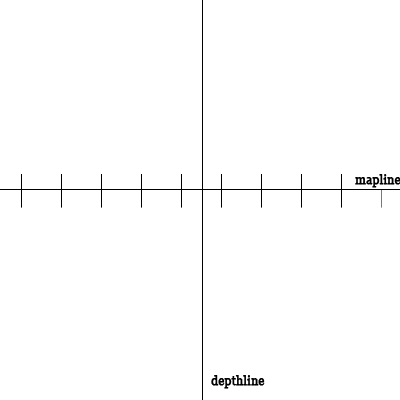

(imagen 4)
Una vez que ambas guías nivel profundidad marcados hacia fuera, conectarlos. Es decir, sacar una serie de líneas paralelas a su mapline. Una vez más, utilice otro trozo de espuma como un borde recto.

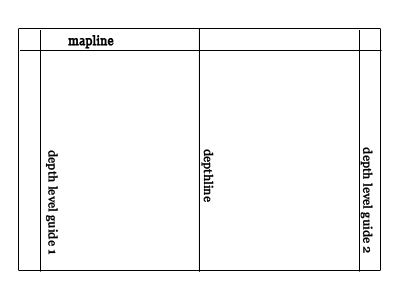

(imagen 5)

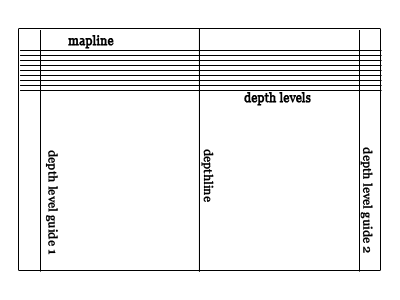

El último paso en la conspiración su diseño es marcar todo:
Marque el mapline marcas de 0 a cables - 1 (para mí, numerados del 0 al 127). 0 es en el lado izquierdo mirando hacia el proyector.
Marcar los niveles de profundidad de 0 a sin embargo, muchos niveles de profundidad tiene. El mapline es profundidad nivel 0, y la línea paralela es nivel 1 y así sucesivamente...
¡ Excelente! Ahora estás listo para trazar algunos puntos.
