Cómo construir un Internet controlado Marte Rover (1 / 4 paso)

Paso 1: Construir el Rover

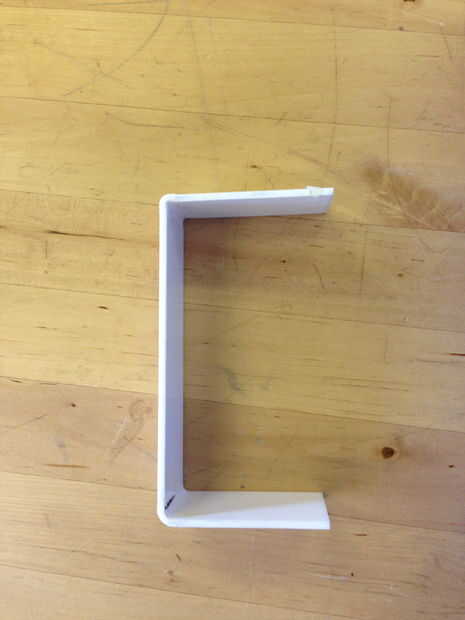

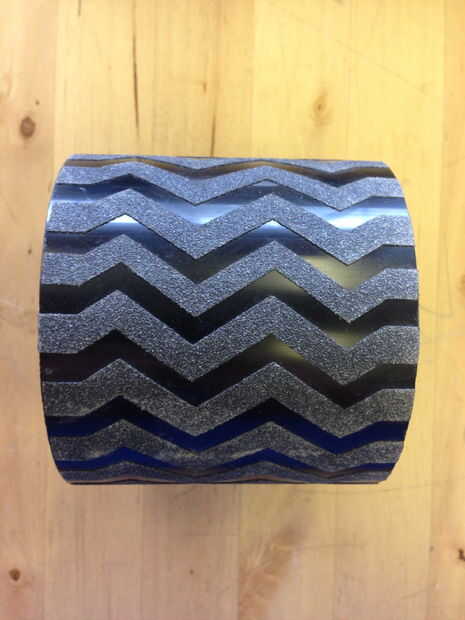

Adjunta los archivos de Adobe Illustrator para que pueda laser cortan todas las piezas que necesita. En total hay tres archivos. Un archivo de todas las piezas de espesor de 3mm, uno para las piezas gruesas de 5mm y otro para las partes de la cinta de agarre.

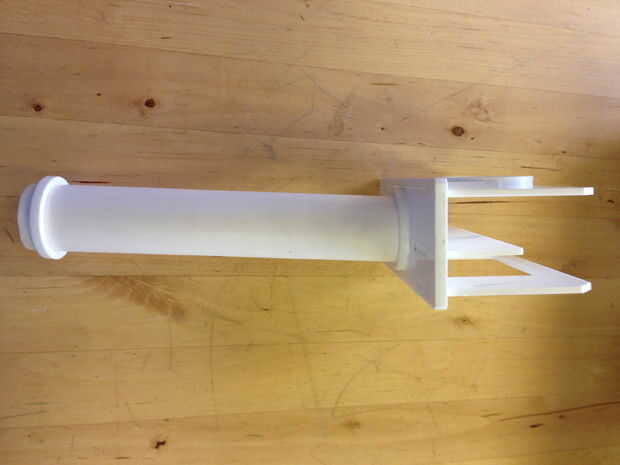

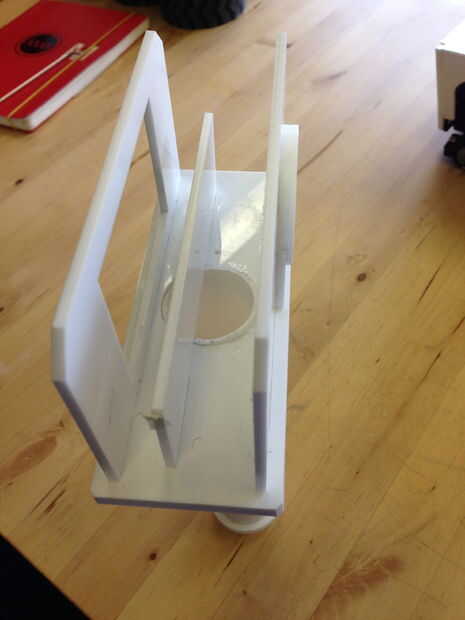

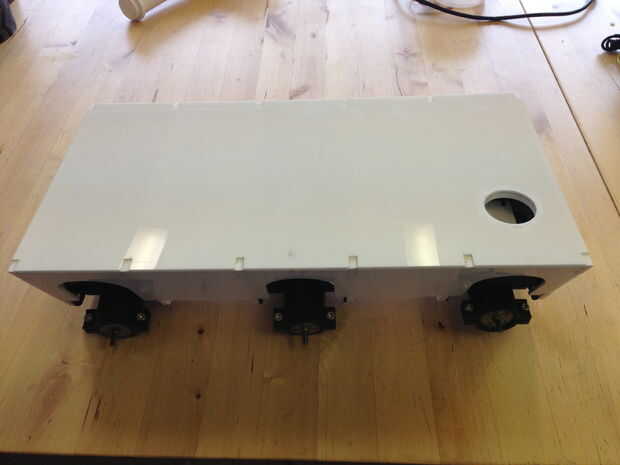

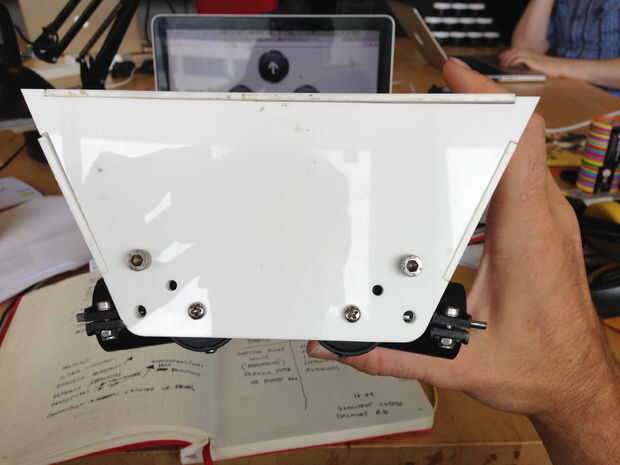

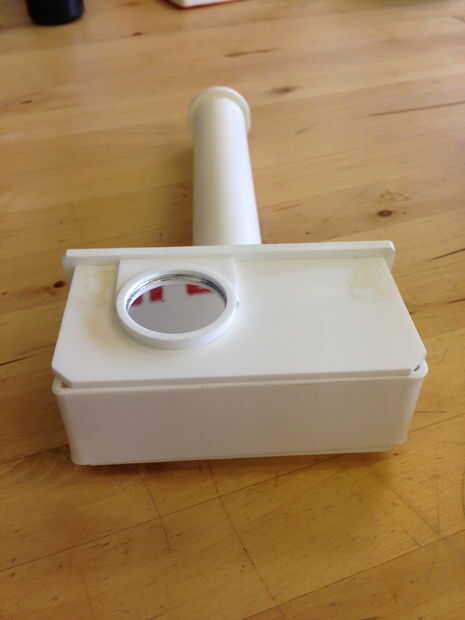

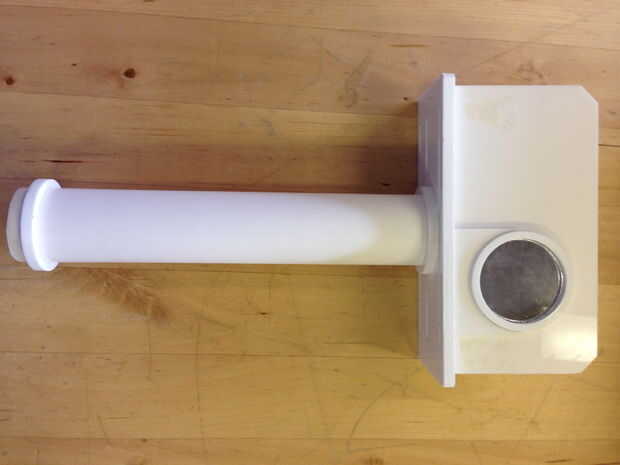

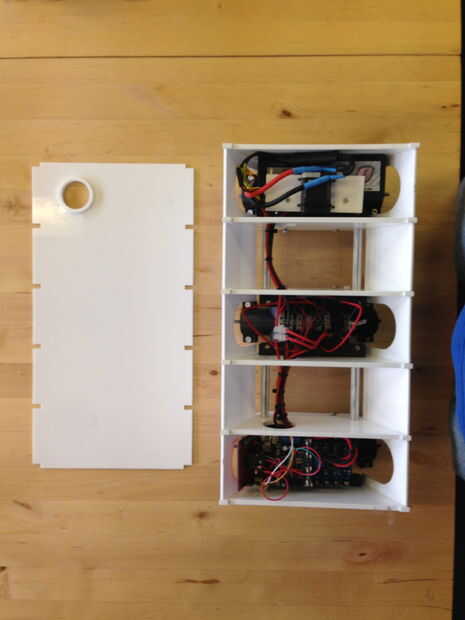

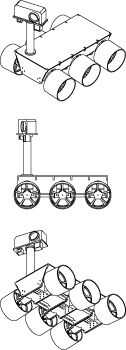

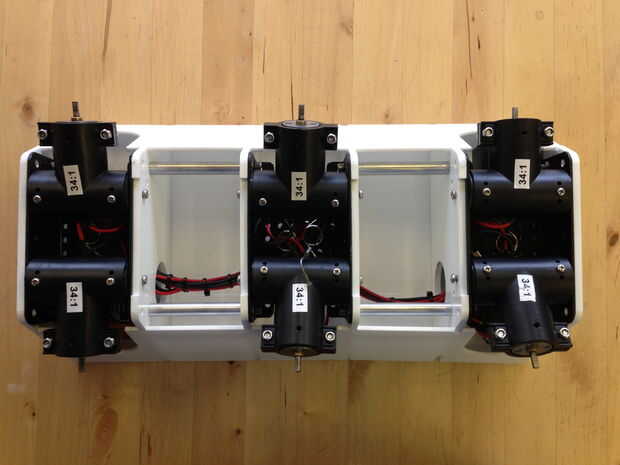

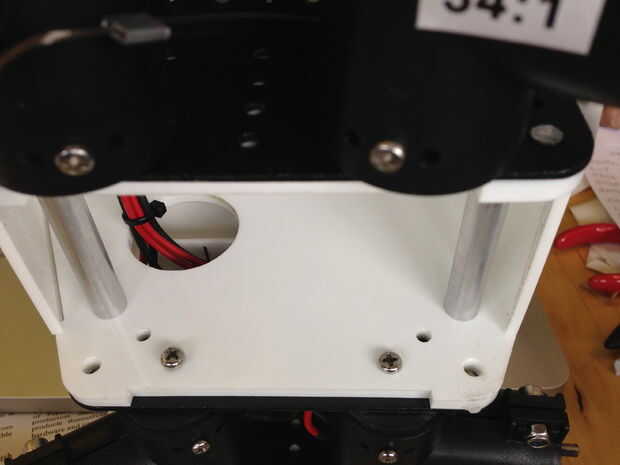

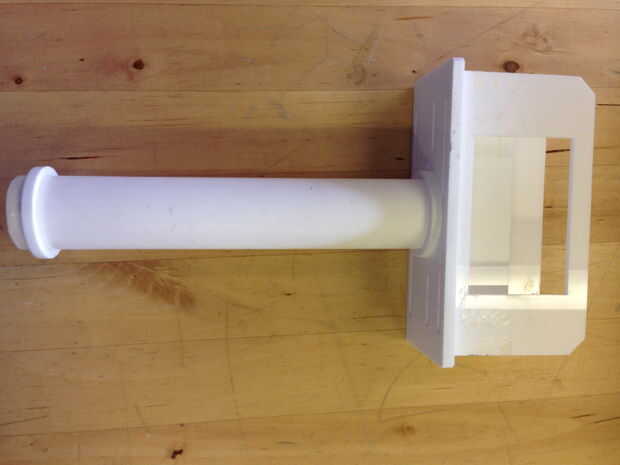

Esperemos que las imágenes de abajo dan una buena idea de cómo pegan el nuevo chasis para su 6WD Thumper salvaje.

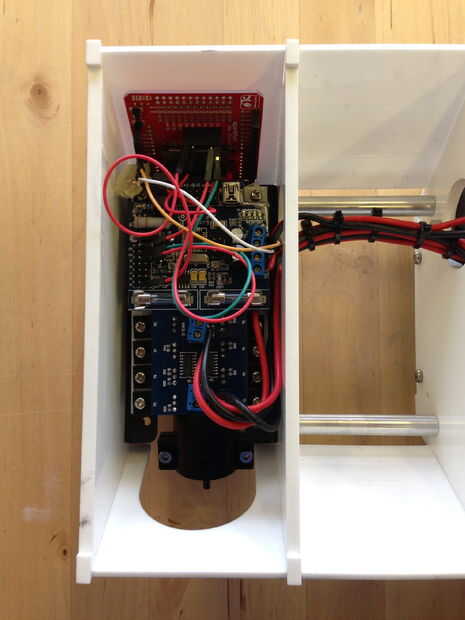

El cableado de la Imp eléctrico para el Arduino es fácil:
Imp el perno 1 - Arduino pin 10
Pin 2 - pin Arduino 9 de Imp
Pin 8 - Arduino pin 12 de Imp
Pin de Imp 9 - pin Arduino 2

El diablillo eléctrico también necesita 5V o 3.3V dependiendo su breakout Junta, así como la tierra.

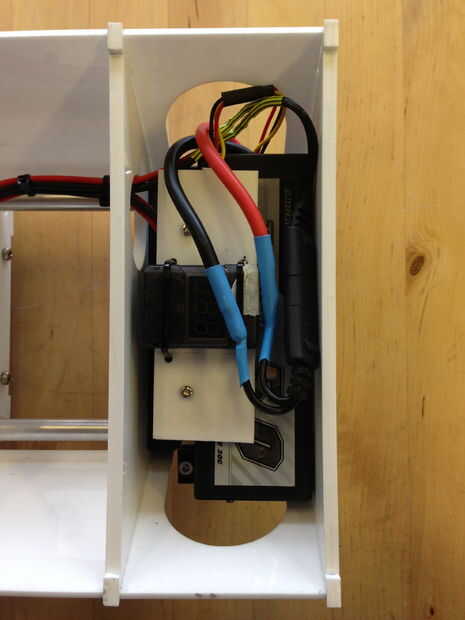

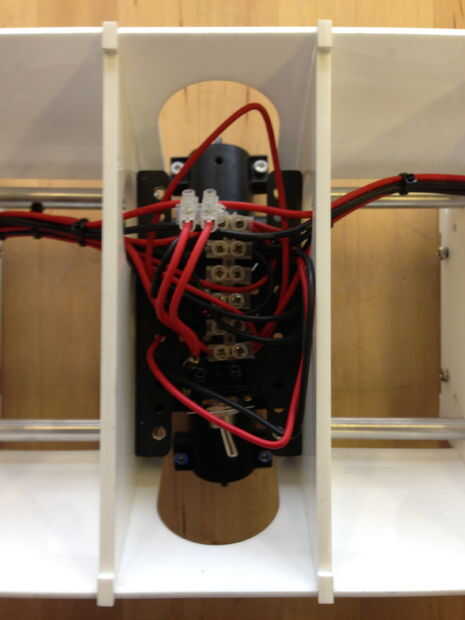

Decidí conectar en un interruptor en línea con la batería para que sea fácil de encender y apagar.
