Paso 5: Paso 3: controlador
Se utiliza para regular la corriente que fluye por el diodo.
¿Es necesario esto?
¡ SÍ! NUNCA debe conectar el LD directamente a la fuente de alimentación porque va a morir!
¿Puedo utilizar sólo una resistencia?
Teóricamente sí, pero la corriente no permanece constante como calientan los componentes y el voltaje de la batería disminuye y esto puede acortar la vida del diodo.
Pero kipkay no utiliza ningún driver...
¿Por qué crees que tenemos que lidiar con n00bs llorando sobre sus muertos láser quema linterna Hack? (Acabo de leer el texto anterior...)
ACTUALIZACIÓN
Mucha gente me pregunta sobre cosas de tensión directa del diodo. Se trata de un conductor actual constante. Es decir, ajusta voltaje para mantener la optput actual fijada. Así que, no importa si se conecta a una red (2.2V), IR (2V), 405 nm o 445nm (> 4V), como voltaje de la fuente de alimentación está por encima de la tensión del diodo + 1.5V, el láser va a correr bien en el sistema actual.
Además, la respuesta a la pregunta: "¿qué tensión es diodo XY?" no se puede contestar directamente. Tensión de cada diodo (FV) depende de su tipo y de la corriente. Por ejemplo, un LPC-815 tiene Vf de 1.8V hasta sobre 3.2V, medida que aumenta la corriente. Cada diodo tiene una parcela PIV, que describe la dependencia entre la potencia óptica actual y voltaje. Google PIV de su diodo parcela, tales como "LPC-815 PIV" o "22 x PIV rojo" y así sucesivamente.
Puesto que estamos construyendo aquí un láser rojo (basado en LPC-815), aquí es la trama de la PIV para LPC-815:
Puede comprar uno o crear uno (si puedes)
los más comunes comercialmente venden controladores son:
http://www.modwerx.com/shop/Laser-Diode-drivers-test-loads-c-10/adjustable-Laser-Diode-driver-Circuit-Assembled-red-or-Blu-Ray-p-8?zenid=heee48kk0ak9008r2v8oo60cn7
y
http://laserpointerforums.com/F64/lava-micro-flexdrive-driver-lavadrive2-FITS-PENS-22502.html (instrucciones de uso: http://hacylon.case.edu/ebay/laser_diode/MicroFlexDrive_V5_manual.pdf)

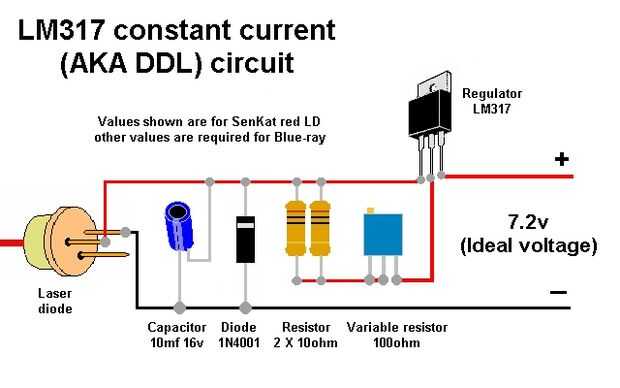

El controlador DIY más común se llama controlador DDL y utiliza el LM317 como regulador de corriente.

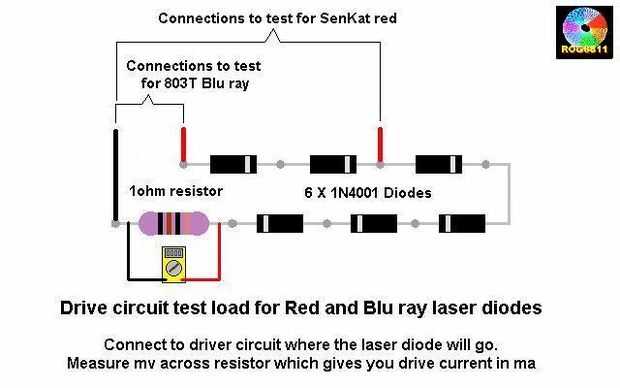

Usted también necesitará una cosa llamada carga de la prueba, que consta de 4 diodos 1N4007 y 1 resistencia de 1 ohm conectados en serie (ver las fotos). Para usarlo, conecte los terminales de salida del controlador a prueba de carga (+ en el ánodo del diodo, - a la resistencia) y medir el voltaje en la resistencia. Con el resistor de 1 ohm, 1mV de voltaje es igual a 1 mA que fluye a través de la configuración. Ahora gire el potenciómetro pequeño, hasta que la lectura del DMM coincide con la corriente deseada.
currens recomendada para varios diodos:
16 x... 200-250 mA... < 200mW
22 x... 300-400... 250-300 MW
