Paso 5: Brazos de aleación
Supongo que has decidido ir auténtico DIY, quieren hacer sus propios brazos y compraron la tubería cuadrada de aluminio requerido basada en el peso de tu Multi y unos 3mm de aleación placa (soportes del motor).

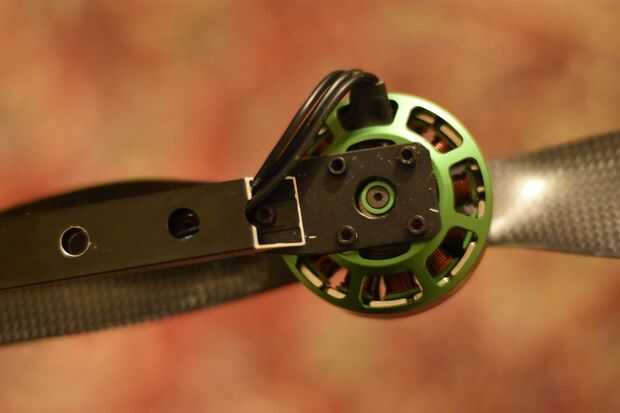

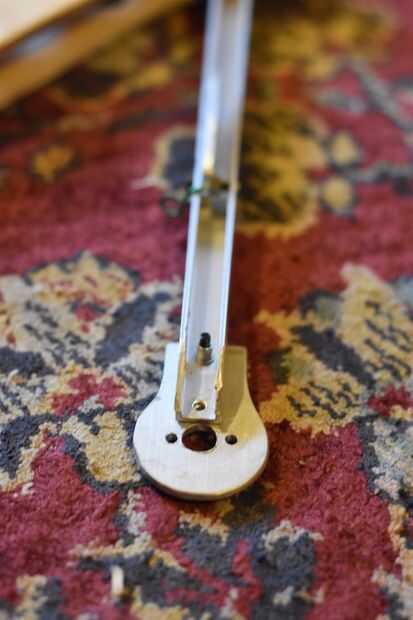

Soportes del motor simplemente el motor de tres o cuatro agujeros de montaje taladrados (M3) y un M6 a M10 agujero perforado en el centro de los cuatro, para dar cabida a la parte inferior del eje del motor. Luego de la forma cónica en el brazo y generalmente asegurado con otra 2 o tres tornillos, típicamente M3 o M4 con nylocks.
Una vez que el tamaño de la bancada, decidir sobre un tamaño de fotograma si todavía no compraste electrónica o base el tamaño de tus accesorios si tienes. Calcular la longitud necesaria de los brazos partiendo de un mínimo de 10mm de espacio entre los puntales y las planchas de trama o 25mm entre puntas de apoyo.
Tamaños de marco comunes son 250, 350, 450, 570, 650 para quads y 550, 650, 700, 800 y 900 para un maleficio (todos los tamaños en mm)
Por ejemplo, si tuvieras motores y apoyos decidieron y un tamaño de fotograma mínimo; 16'' apoyos en un hexagonal necesitaría un 430 m vano motor a motor, con 825mm de diámetro. Esto incluye las placas, brazos, soportes del motor y espacio prop-punta.

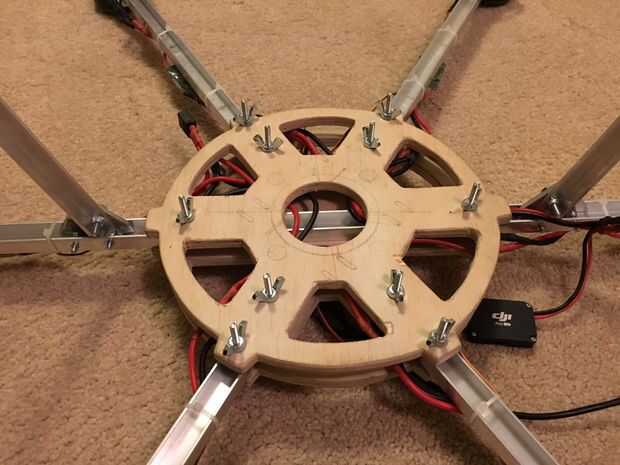

Una vez que ha hecho los brazos según su diseño desde el paso 1, marque y taladre que alineen con los orificios realizados en las placas anterior, adjuntar soportes del motor luego Emperne el pájaro juntos con los M3 o M4 pernos y tuercas Nylock!
Añadir electrónica y usted puede ' volar '!
