Cómo construir un montaje ecuatorial para larga exposición astrofotografía (10 / 13 paso)

Paso 10: Cableado hasta la electrónica

Además de la placa Arduino utiliza un controlador de motor barato paso a paso llamado el controlador fácil.  Información para este dispositivo puede encontrarse en http://www.schmalzhaus.com/EasyDriver/index.html.  El código del paso anterior se deriva el código proporcionado en este sitio.

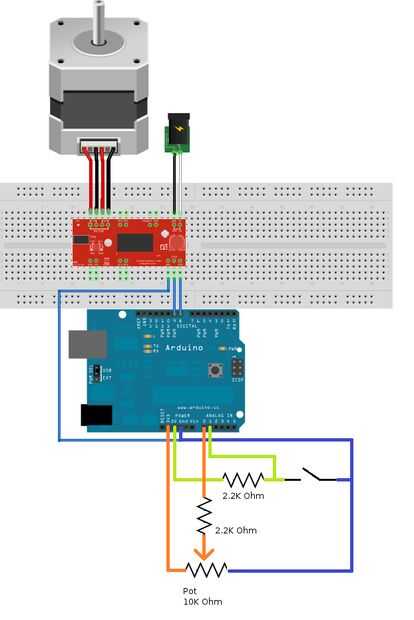

La siguiente ilustración es una modificación de la página de ejemplos en http://www.schmalzhaus.com/EasyDriver/Examples/EasyDriverExamples.html

Yo he añadido el potenciómetro y switch que se utilizan para calibrar la velocidad del motor paso a paso.  Este diseño de Lee el voltaje de lo limpiaparabrisas del potenciómetro como una entrada analógica y toma el valor digital (0 - 1023) como el desplazamiento de la calibración.  El interruptor utilizado en este circuito determina o no la velocidad del motor paso a paso se verán compensada por este valor.
