Cómo construir un montaje ecuatorial para larga exposición astrofotografía (11 / 13 paso)

Paso 11: Producto Final

Después de terminar la electrónica necesita para terminar la construcción por montaje de la unidad a una plataforma estable.  Utilicé un círculo de madera de diámetro de 20" y la bisagra de piano enumerados en la sección de herramientas y materiales.  Es importante utilizar una gran plataforma estable para minimizar el movimiento y vibración.  Si tu plataforma es inestable su montaje será más probable que se mueva durante una exposición larga y esto puede mostrar en sus fotos.

También tendrá que adjuntar al menos un nivel en la base.  Esto le permitirá crear una alineación más precisa al plano de rotación del planeta.  Si se utiliza un láser verde (como se muestra en las fotos) no necesita los niveles.  El láser permite señalar el Monte hacia la estrella polar sin necesidad de medición de ángulos.

Para fijar el trípode de Pan y Tilt cabeza necesitas primero cortar aproximadamente 1/2" de uno de los tornillos de máquina de 1/4".  Ahora toma el perno prisionero que acaba de hacer y enroscarlo en la tuerca de acoplamiento reductor 1/2"-13 y 1/4"-20, también figuran en la sección de materiales.  Esto entonces debe se enrosca en la varilla roscada de 1/2" y la cabeza del trípode finalmente conectado a este adaptador.

El último paso (opcional) es un láser verde a un 1/4" acoplador tuerca con ataduras de cremallera y tornillo esto a uno de los tornillos expuestos a actuar como una guía óptica.

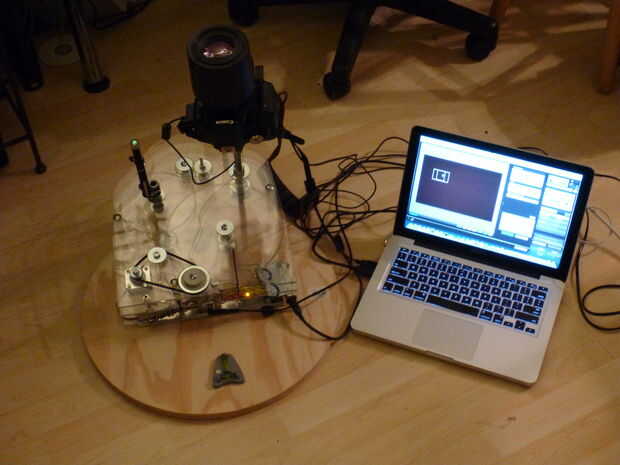

Las ilustraciones a continuación muestran el producto final según los materiales que utilicé para este proyecto.
