Paso 3: Diseño de los engranajes
Ahora que se han determinado los parámetros de cambios necesitamos utilizar AudoDesk Inventor (2012) o una solución equivalente de CAD a diseñarlos. El inventor era ideal para este proyecto ya que tiene un engranaje de estímulo generador que lleva en sus parámetros y calcula y representa el diseño del engranaje final. Esta herramienta no, sin embargo, montará todos los engranajes en una caja de engranajes, que guardaremos para el siguiente paso.

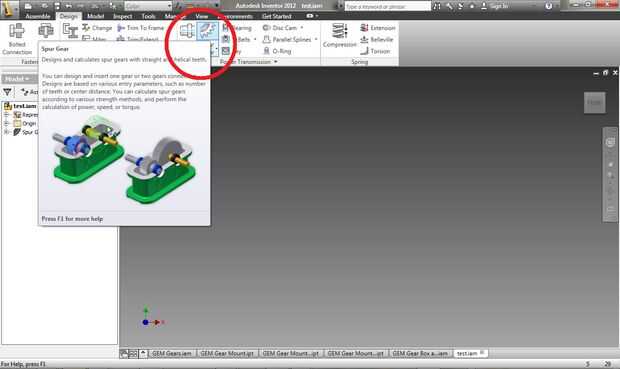

Puede crear los engranajes con la apertura de una nueva Asamblea en Inventor. En la ficha Diseño en el menú, verá un grupo de componentes mecánicos agrupados como "Transmisión". Uno de los artículos es para el diseño de engranajes de estímulo. Haciendo clic en este elemento se abrirá el cuadro de diálogo de "Generador de componentes de engranajes de estímulo". (Ver primera figura).

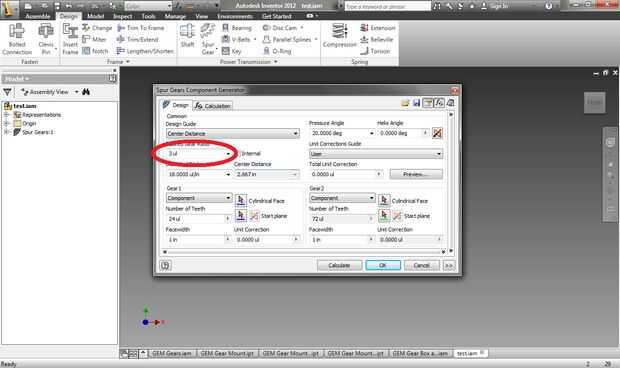

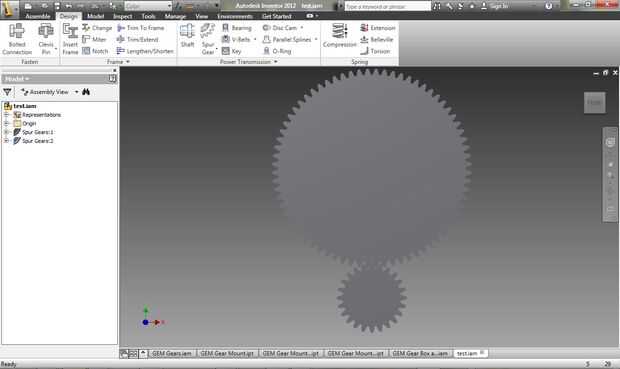

Ya estamos hasta la rotación a través de los engranajes y sólo utilizando el perfil de las piezas para guiar el cortador del laser que no es necesario preocuparse demasiado por los detalles de este cuadro. Guardé todos los parámetros en su defecto y sólo cambiar el valor en el cuadro "relación de transmisión deseada". Para el primer conjunto de engranajes debe establecer este valor a 3 y haga clic en "Calcular". (Ver segunda figura). Esto generará valores para el "Equipo 1" y "Equipo 2" del grupo en la parte inferior de la mitad de la caja de diálogo. Asegúrese de que el gear 1 y gear 2 están configurados para el "Componente" y al hacer clic en "Aceptar" se le pedirá para guardar el archivo. Después de guardar los engranajes por arte de magia aparecerá en el área de trabajo. (Ver tercera ilustración). Entonces puede colocar el componente en cualquier lugar que te gusta. Repita este proceso para todos los engranajes de estímulo que ha elegido (en este caso 3:1, 4:1, 4:1, 5:1, 6:1) y colocarlos en el espacio de trabajo.
El último paso es modificar las extrusiones de engranajes para igualar el espesor del material acrílico. En mi caso se trataba de 3/16".
