Paso 5: Diseño de la caja de engranajes

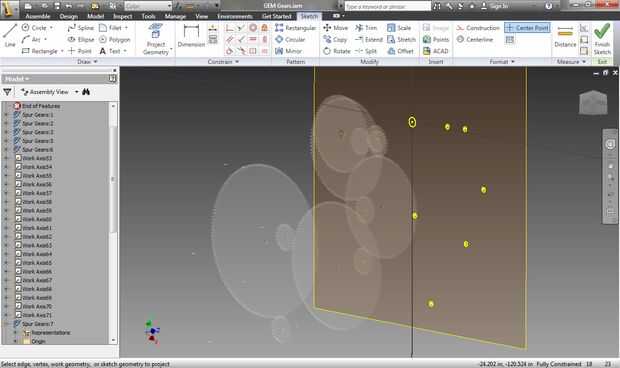

Una vez que los engranajes estén en su posición final crear un nuevo trabajo plano offset de la superficie de uno de los engranajes. Se trata de la superficie sobre la que va a crear la forma de la carcasa de la caja de engranaje. Simplemente puede dibujar un rectángulo alrededor de todos los engranajes o para un diseño más elegante y eficaz puede crear un contorno alrededor de los engranajes. Este es el proceso que he usado.

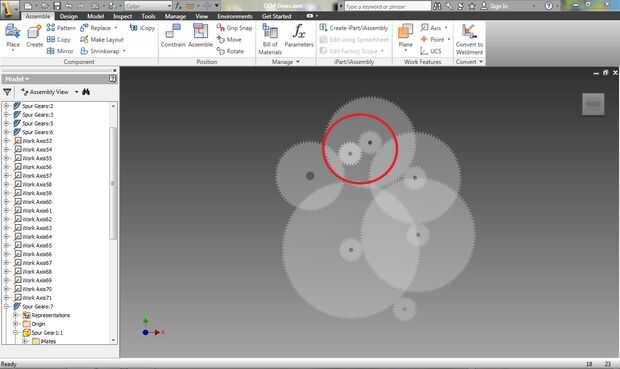

Crear un nuevo dibujo en la superficie que creado y seleccionaremos "Proyecto geometría". Haga clic en cada uno de los orificios de los engranajes a proyectar esta forma sobre la superficie de trabajo. (Ver segunda figura).

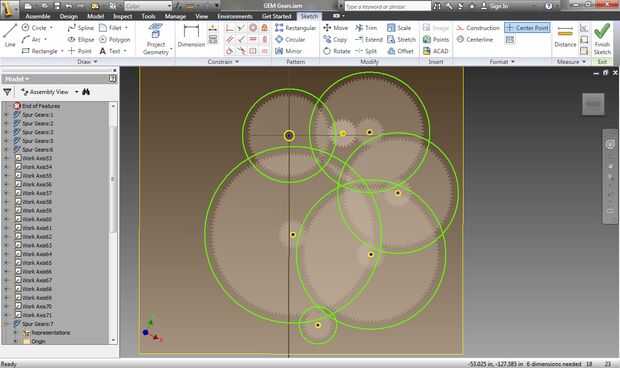

Una vez que han proyectado los orificios de los engranajes en su plano de trabajo puede crear círculos centrados en el centro de cada círculo. (Ver tercera ilustración).

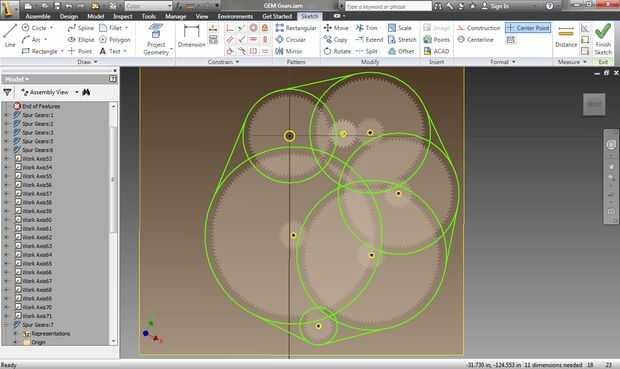

Ahora se unen los círculos con líneas tangenciales. (Véase la cuarta ilustración.)
Ahora utilice la herramienta "Recortar" dentro del grupo de "Modify" y seleccionar todos los segmentos de línea que existen dentro del contorno de la forma que ha creado. (Véase la quinta ilustración.)

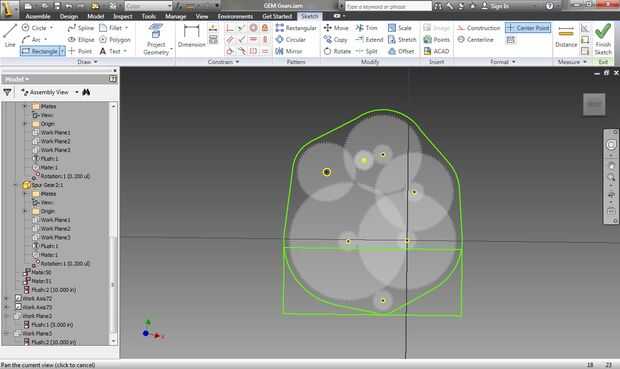

El último paso en la construcción del contorno del panel es para crear un segmento recto en la parte inferior que se unen la bisagra de piano a fin de girar el plano de rotación para alinear con la rotación polar planetaria. Para hacer esto gire su dibujo hasta que la forma se alinea con su preferencia. Después de esto crear un rectángulo que se alinea con los puntos más lejos a lo largo del perímetro del panel. (Véase la sexta ilustración.)

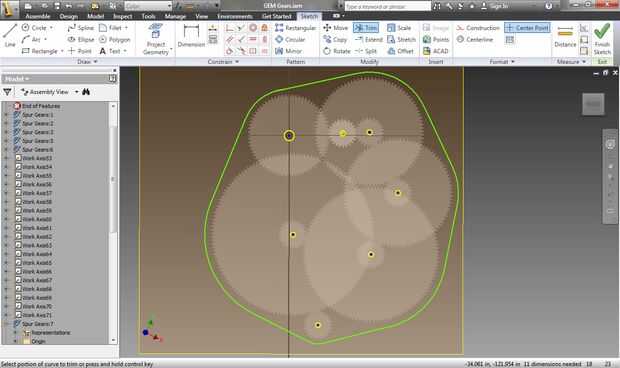

El último paso para crear el contorno del panel es recortar las restantes líneas interiores. (Ver ilustración VII).

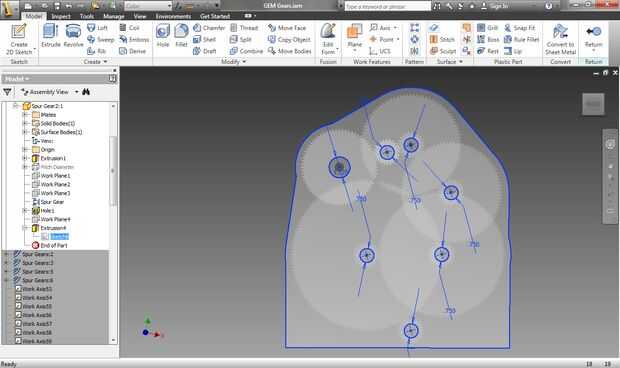

Una vez definido el contorno debe modificar los patrones de agujero proyectado para que coincida con el diámetro exterior de los rodamientos de bolas que se utiliza. En mi caso usé los rodamientos de bolas con diámetro exterior de 1,125" y. 75". (Ver octava ilustración.)
Ahora debe sacar esta forma para crear el primer panel de la caja de cambios. Sacar esto a la anchura de la hoja de acrílico que utilizan, en mi caso 3/16".

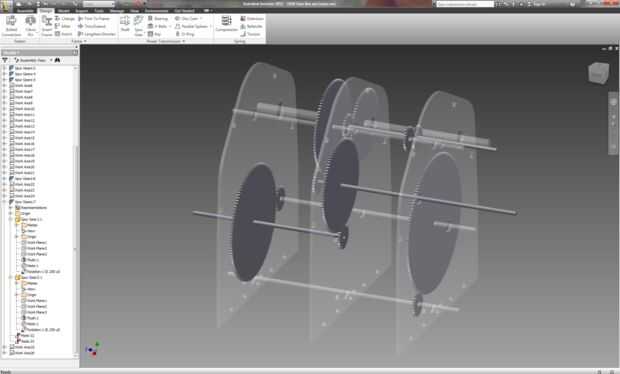

Una vez que ha creado el primer panel debe duplicar este diseño de los paneles delanteros y traseros. En la ilustración final de esta parte se puede ver como los paneles alinean con los engranajes y los ejes que conectan los engranajes.
