Paso 6: Diseño de la transmisión de energía

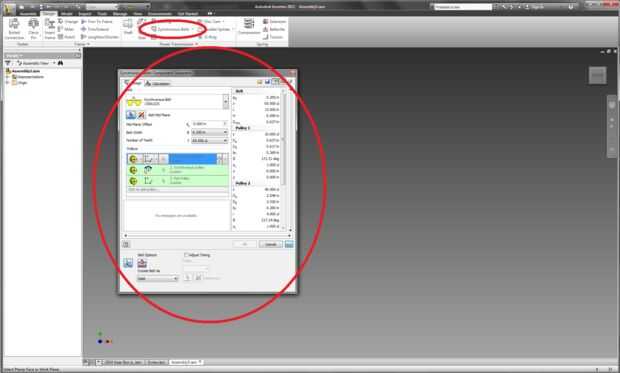

En la pestaña "Diseño" y dentro del grupo de "Transmisión", seleccione el elemento de "Correas síncronas". (Ver primera figura).

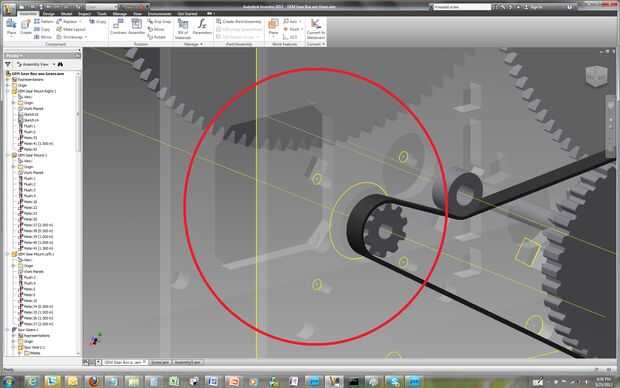

Usted tendrá que construir la polea dentada sobre un objeto sólido. Usé una proporción 1:3 para la transmisión de la potencia del motor paso a paso a la caja de engranajes. Usted tendrá que modificar el número de dientes para cada equipo según los valores que ha elegido. (Ver segunda figura).

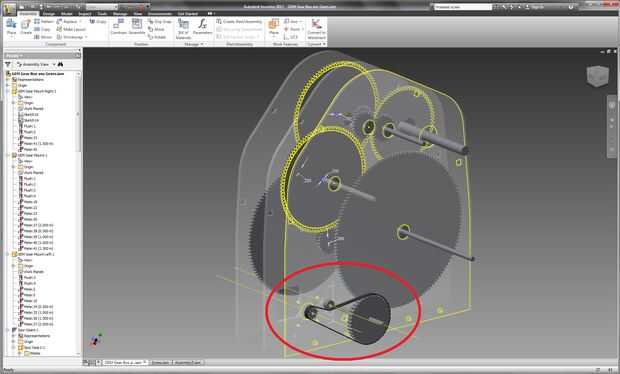

Ahora que han diseñado la transmisión de energía debe colocar en la caja de engranajes. Vincular el punto central de la polea dentada más grande en el eje de la última marcha en la caja de engranajes. Girar la transmisión de energía hasta que quede en una buena posición en el exterior de la caja de engranajes. (Ver tercera ilustración).

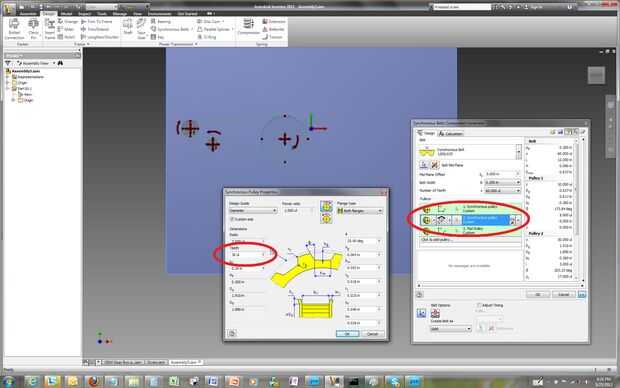

El paso final en este proceso es crear las funciones de montaje para el motor paso a paso para que se alinee con el tren de potencia. Utilice el centro de la polea de sincronización principal más pequeña para colocar el centro del motor paso a paso en el panel frontal. Utilice este momento para crear las características necesarias para montar el motor. (Vea la ilustración IV).
