Cómo construir un montaje ecuatorial para larga exposición astrofotografía (7 / 13 paso)

Paso 7: Diversión con láser: corte los componentes

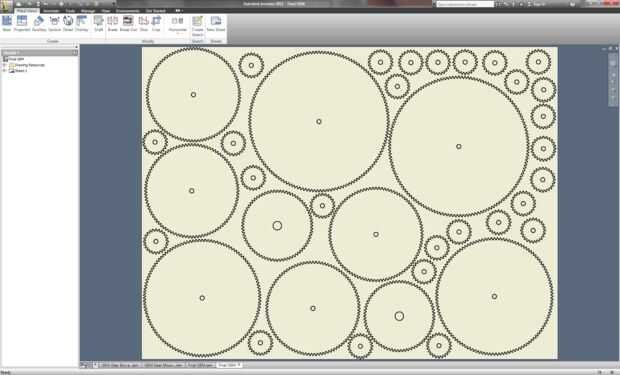

Una vez haya completado el diseño de los engranajes y la caja de engranajes debe convertir los archivos en dibujos vectoriales que pueden recortar usando un láser CNC.  Primero crear un dibujo nuevo y eliminar los planos perimetrales y de autor.  Cambiar el tamaño del dibujo para ser igual al tamaño de la hoja de acrílico.  Pegue los engranajes en un archivo.  (Ver primera figura).

Crear dibujos adicionales usando el mismo método e importar los paneles que creó para la caja de engranajes.

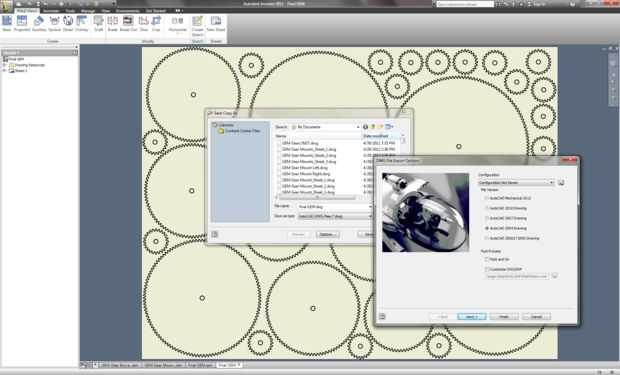

Debe exportar estos archivos en un formato que es compatible con cualquier software de dibujo vectorial que planea utilizar para cortar el archivo.  Decidió utilizar Adobe Illustrator para este paso y por lo tanto, exportar los archivos como archivos DWG de AutoCAD.  Por alguna razón la última versión de Adobe Illustrator sólo funciona correctamente con archivos guardados como AutoCAD 2004 dibujos así que asegúrese de que seleccione esta opción, al exportar el archivo.  (Ver segunda figura).

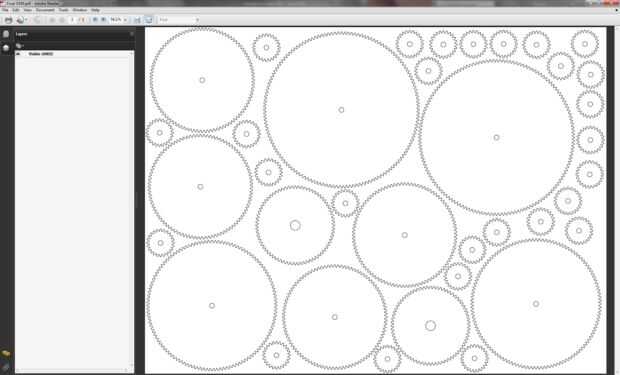

A continuación, abra el archivo en illustrator.  (Ver tercera ilustración).  Después de carga el archivo primero debe seleccionar todo el plano y cambiar el ancho de todos los vectores .001pt o más pequeño.  El controlador de láser de Epilog requiere una línea muy fina que se interpretará como un vector de corte.  Si se salta este paso el cortador del laser tratar los vectores como imágenes rasterizadas y sólo grabar las imágenes en la superficie del acrílico.  Finalmente antes de imprimir las imágenes que el láser debe configurar el láser para los parámetros especificados, proporcionado por el fabricante para el material que está utilizando.  Una vez hecho esto envía el dibujo sobre el cortador láser y comenzar el corte!
