Cómo construir un montaje ecuatorial para larga exposición astrofotografía (8 / 13 paso)

Paso 8: Montaje de la caja de cambios y tren de potencia

Emocionado con la ingenua creencia que estaba casi acabado, me hundí en este paso.  En mi mente que me iba a tomar fotos de larga exposición esa noche!  Ah, pero realidad pronto me regreso a la tierra.  Resultó ser un proyecto de varias hora con un montón de retrocesos para completar la primera Asamblea.  Montaje de la caja de cambios es como armar un rompecabezas 3D.  Con arandelas y tuercas estándares el espaciado será inconsistente y por lo tanto una guía directa sobre esta parte del proyecto es poco práctica.  En cambio he proporcionado una lista de las que los métodos que he encontrado útil en la resolución con éxito de este rompecabezas.

Las piezas que solía montar la caja de engranajes incluyen los siguientes elementos.  Todos estos aparecen en la sección de herramientas y materiales de este tutorial, así como cantidades requeridas.

-1/4" -20 tornillos de máquina de hilo (2 1/2")
-1/4" -20 pernos de carruaje (2 1/2") para montar los tres paneles
-1/4" -20 tuercas hexagonales
-1/4 "x 1" espaciadores de Nylon para espaciar uniformemente los tres paneles
-1/4" ID (diámetro interno), 5/8 OD (diámetro externo) las arandelas
-1/4" ID, 1 1/4" OD las arandelas
-Rodamientos de bolas de 1/4" ID
-1/2" -13 acero roscado barra (proporcionando la plataforma rotatoria para cámara)
-tuercas hexagonales de 1/2" -13
-ID de 1/2", 1 1/2" OD las arandelas
-1/2" -13 a 1/4" -20 reducción del acoplador (para sujetar la montura de la cámara a la barra de acero)
-Rodamientos de bolas de 1/2 ID

Ser sistemáticos en el proceso de montaje

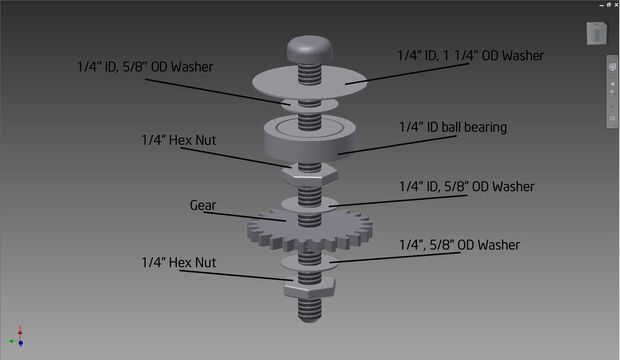

Los ingenieros tenemos un terrible hábito de saltar directamente a la piscina antes de comprobar el agua.  Tiene un plan trazado para cómo usted procederá de una colección de piezas para la máquina ensamblada final.  Comencé por el primer montaje de los engranajes y ejes para el mismo panel que el sistema de transmisión de potencia se monta en.  Desde allí he construido encima de cada capa adicional de la caja de engranajes, prestando especial atención a la 3D CAD de dibujo cuando fui.

Prepárate volver sobre tus pasos
Medida que avanza en el proceso de montaje de las piezas que usted encontrará que el espaciado de los engranajes tendrán que ajustarse.  Esto requerirá un poco de desmontaje de los componentes para hacer los ajustes.  No se deje llevar por el deseo de apretar cada tuerca como vas. Esto sólo hará más difícil volver atrás y hacer los ajustes más tarde.

Tiene todas sus piezas y herramientas organizadas y disponibles
Usted tendrá que concentrarse mucho en el proceso de como vas con el fin de realizar un seguimiento de su progreso.  Como se mencionó anteriormente, será necesario volver sobre sus pasos para hacer pequeñas modificaciones a medida que avanza.  Por supuesto una vez que volver sobre tus pasos necesitará continuar su progreso.  Sin una imagen mental clara de la Asamblea el proceso que ha seguido será muy difícil avanzar hacia la plena realización.  Al tener todas las piezas y herramientas organizadas usted no ser distraídos por buscando cosas como vas y avanzará constantemente a finalizar la Asamblea.

Plan para el espacio y el tiempo
Usted tendrá un montón de espacio para trabajar en la Asamblea, así como un número de horas ininterrumpidas.  Bloquear al menos unas horas de tiempo para trabajar en la Asamblea.  Puede que aún necesite detener y reanudar el proyecto, pero más separa el proceso de montaje en etapas discontinuas el más lentas y menos eficiente será el proceso.
