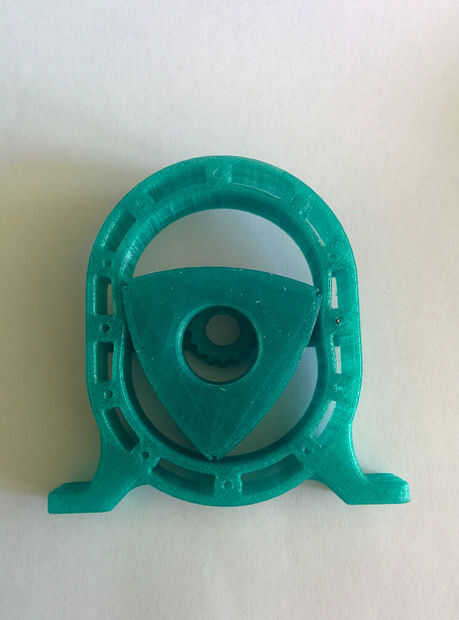

Paso 6: Ensamble!
A pesar de que se trata de un modelo simplificado del motor de Wankel, este diseño puede ampliarse a la vida real. Tener tan pocas piezas y entender que su interrelación hace un montaje rápido.

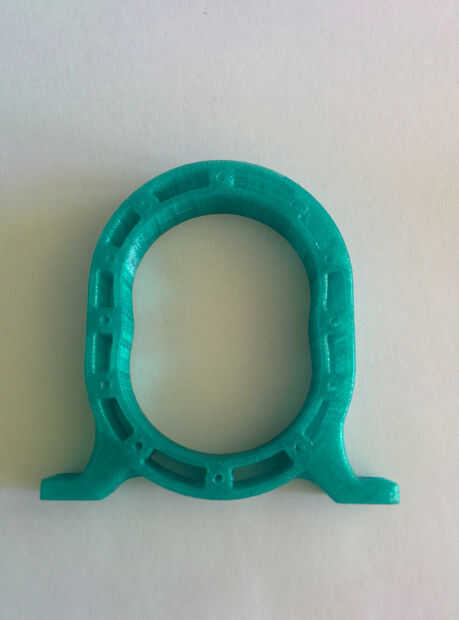

1. se comienza con la colocación de la cubierta plana. En la vida real, esta es la parte cuando las juntas se aplicaría.

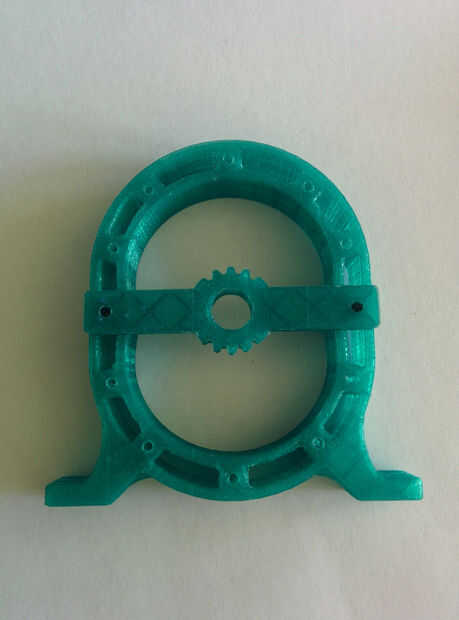

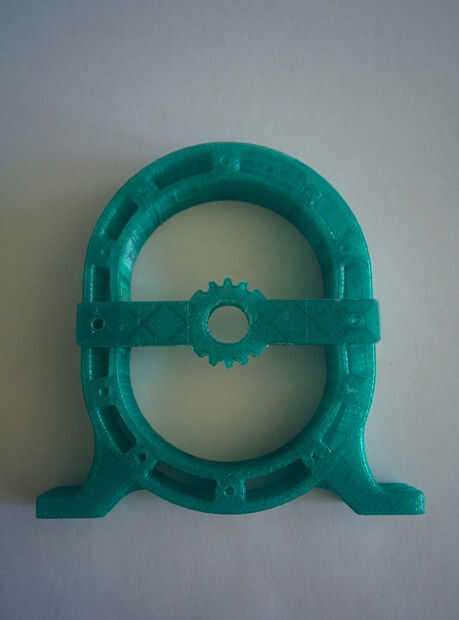

2. Alinee los orificios de la placa de recubrimiento en los agujeros correspondientes de la carcasa y conectar los dos tornillos.

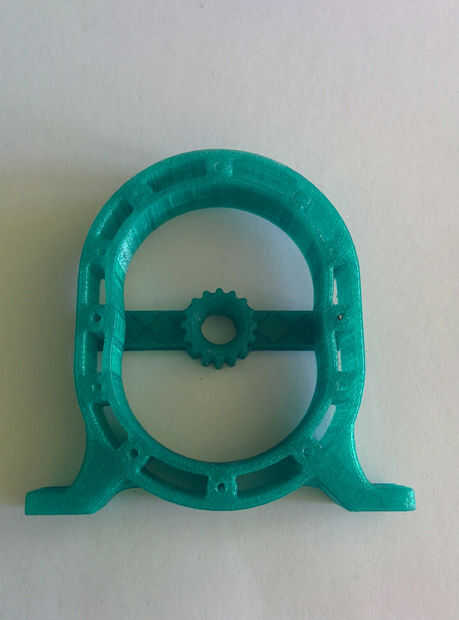

3. Voltee la Asamblea, para que la placa se pone plana en la superficie.

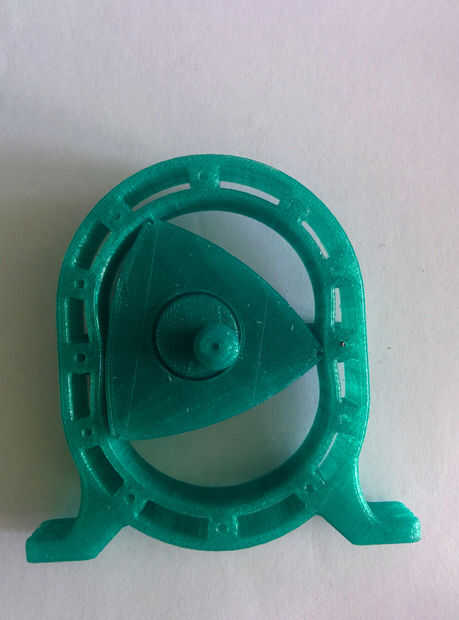

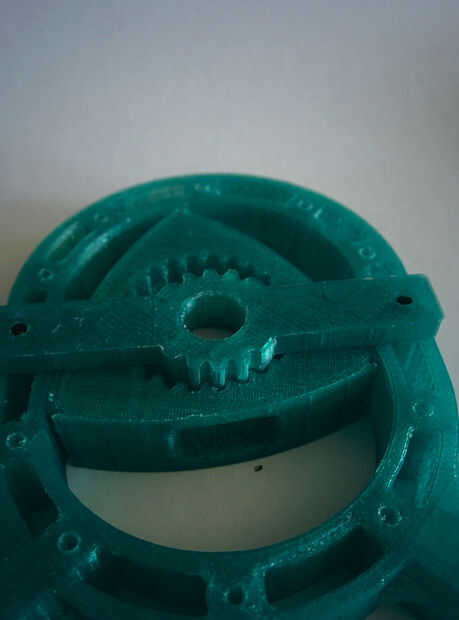

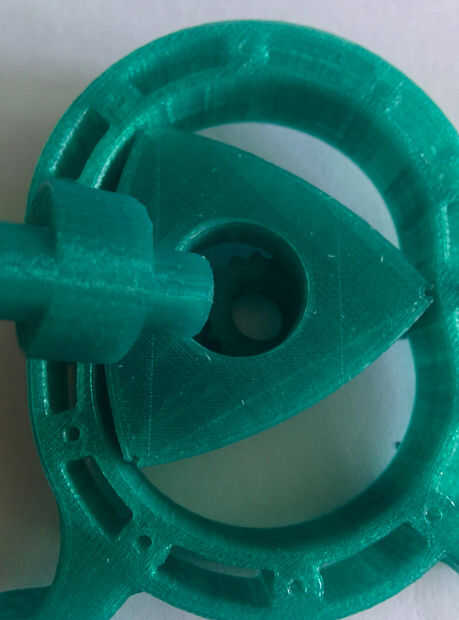

4. Inserte el rotor y asegúrese de que sus dientes del engranaje de acoplamiento con los dientes del engranaje estacionario en la placa trasera.
5. Inserte el eje excéntrico para que su porción de salida pasa a través de la placa trasera y la parte ancha se ajusta a la apertura del rotor.

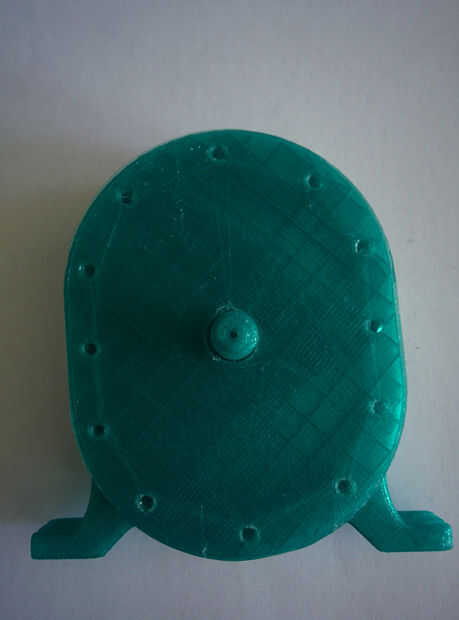

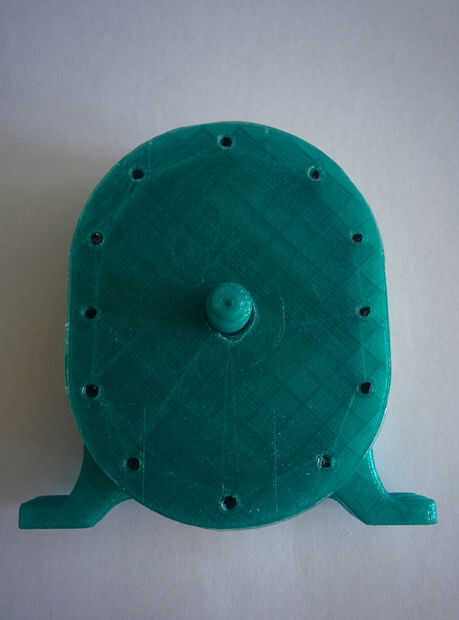

6. recubrimiento de la tapa y fíjela con los tornillos.
