Cómo construir un Multirotor

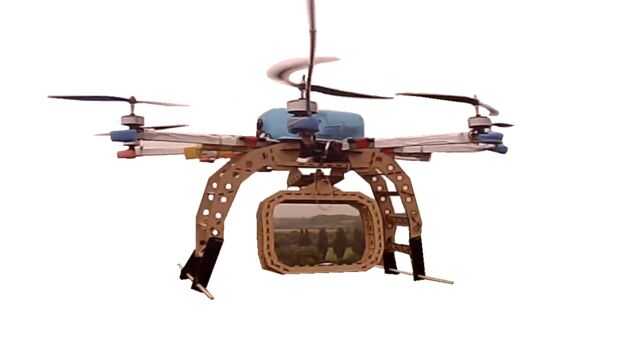

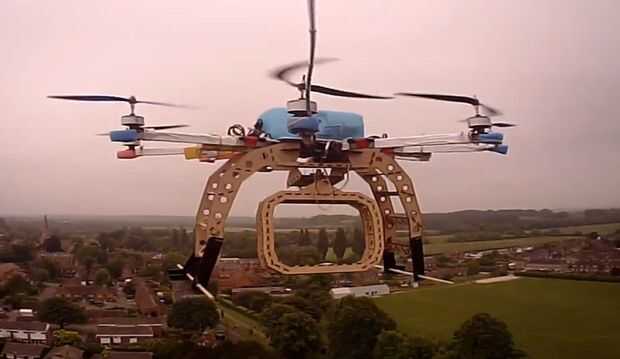

se tomó la foto que ves de mi primera vez helicóptero que construí en 2 horas.

Rango de precios puede variar drásticamente, si usas este tutorial para construir un quadcopter, su rango de precio será rouphly $290 con gps y telemetría, sin embargo si elige un octocopter va estar mirando hacia arriba de $700

Si usted decide comprar una mucho más barato vuelo tarjeta controladora como la kk2 hobbyking.com usted enfermo golpear $70 apagado el gps precio pero sacrificio, voltaje de la batería de telemetría etc..

Por Jared Reabow

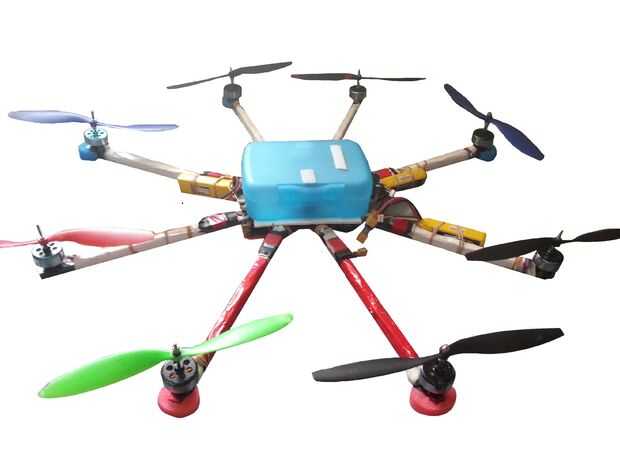

Ahora antes de gente inclina plonk en sus teclados "se trata de un Octocopter por qué es el título no Octocopter!!!!!!" Entender se podría construir un Quadcopter - Hexacopter o quadcopter usando este tutorial usando piezas idénticas, incluso el marco Octocopter se puede utilizar fácilmente para las 3 configuraciones ajustando simplemente no algunos brazos :)
También si desea utilizar mi instructable para ánimo de lucro, solo mensaje y será más que feliz de cambiar la licencia después de chat :)

Así que vamos a llegar a ella!
Han hecho videos en hacer todo, pero también a escribir la información pertinente.

Pero en primer lugar las cosas se necesita construir su propio multirotor (Nota Si dice 8 x algo, simplemente quite sin embargo por el tipo de helicóptero que está construyendo, por lo que un maleficio sería 6 x)
Tenga en cuenta que todo lo que usted necesita puede ser adquirido en hobbyking.com simplemente buscar los elementos que se describen a continuación

Todos los requeridos piezas a continuación se enumeran y se comprar en hobbyking.com

2cm o más pequeñas bandas de goma
alambre de 3mm
Pistola de pegamento caliente y pegamento caliente
Soldadura de hierro
Juego de llaves Allen!!!
hobbking x930 marco
1 x 7a UBEC
8 x 30Amp esc cualquiera hacer o marca, asegúrese de que son 30Amp no 25 con 30burst.
conector bala 30 pares 2.5mill o superior.
20pais de xt60 batería cnnectors
6 metros de cable silicona-rojos - 3 metros 3 metros negro 26swg que es de 3 mm de espesor o más.
soldadura preferidos con plomo.
8 x 12x4.7 apoyos 4 4 hacia la derecha hacia la izquierda (orden repuestos!)
8 x 850/750/700 kv outrunner motores tipo campana
tubería del encogimiento del lotes de diferentes dimensiones.
papel de lija

(Radio)
Turnigy 9xr
Módulo de Frysky Jr con telemetría RX
2 x frsky voltímetros (Nota me refiero a metros pequeño que son menos de $5 cada uno tienen un cable rojo y negro saliendo de cada extremo con un conector de servo en un extremo)
Macho a macho servo conecta x 18
Macho a hembra cables prolongadores (cualquier longitud) x 10
stickyback velcro
batería 4 x 2200MAH 3s o cualquier combinación de 2 baterías que por lo menos 8000MAH

(se debe comprar de rctimer.com, en hobbking, pero no incluyen algunos de los extras.
Tarjeta de controladora de vuelo de APM 2.5
MAvlink para telemetría (no requerido)
GPS de ublox

Puede que este en otra parte (Compro unos 2cm ancho ropa elástica por lo menos 2 metros de la fuente

Los vídeos se publicarán en el paso 2, paso 3 y más adelante estará texto basado.
