Cómo construir un Panel Solar (5 / 9 paso)

Paso 5: Soldadura alambre autobús

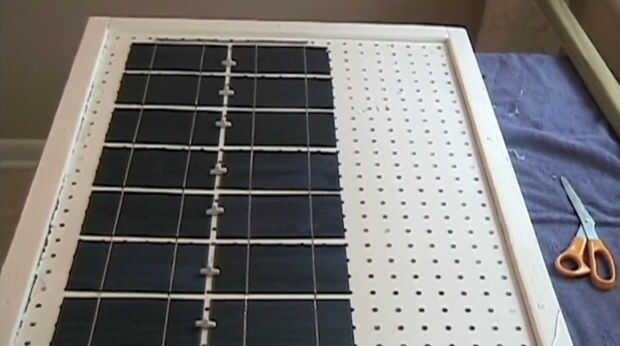

a continuación, después de conectar todas las 3 cadenas de células solares en serie, estaba listo para sacar mi lista de cables 22 calibre (rojo y negro) para soldar. En los extremos de mis plomos de los cables de mi calibre, conecté algunos conectores para realizar el proceso de soldadura hasta el cable de bus mucho más fácil. Ver parte 7 del video para ver cómo iba haciendo eso.

Para ayudar a dar el interior del panel solar un aspecto más agradable, usé 2 tiras de wiremold y funcionó los cables dentro de aquellos. Esto también se observa en la parte 7 y parte 8 del video. Después, tomé el panel fuera en el sol para probar la tensión del panel entero para asegurarse de que me metía 18 voltios y 3,5 amperios en un circuito abierto y corto circuito.
