Paso 18: Conectar todo en placa base
Ahora lo tenemos todo en su lugar excepto los cables de componentes diferentes.

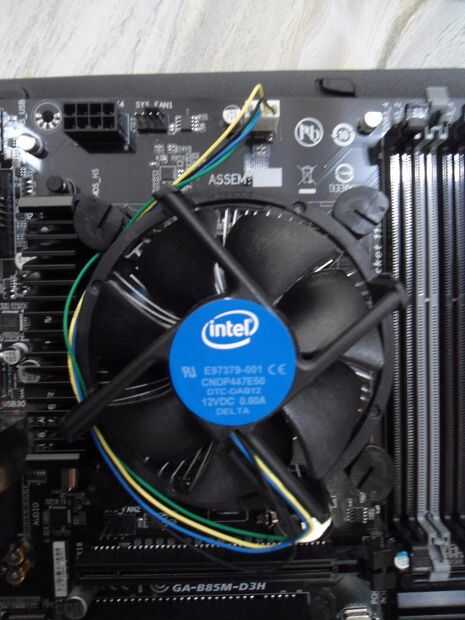

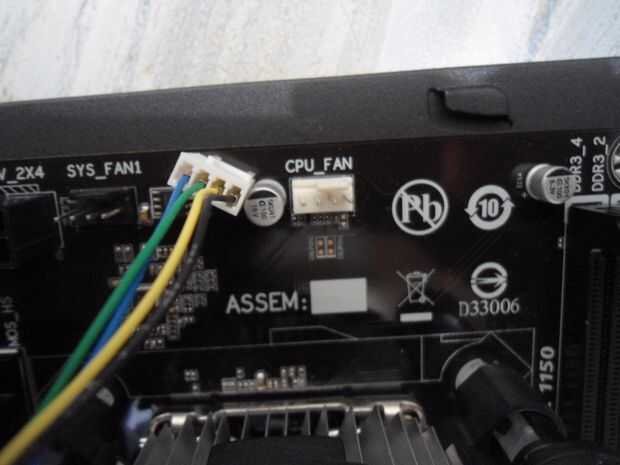

Nota : debe consultar el Manual de tu Motherboard, Tarjeta madre para esto. Diferentes placas base pueden tener diverso arreglo de pines. Ver las fotos de referencia
Conexiones de gabinete:

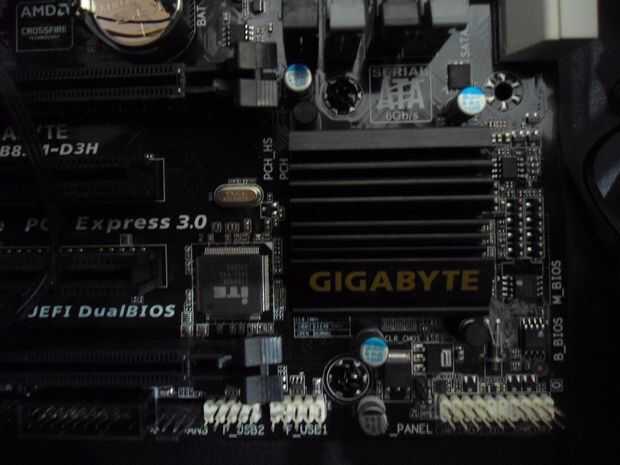

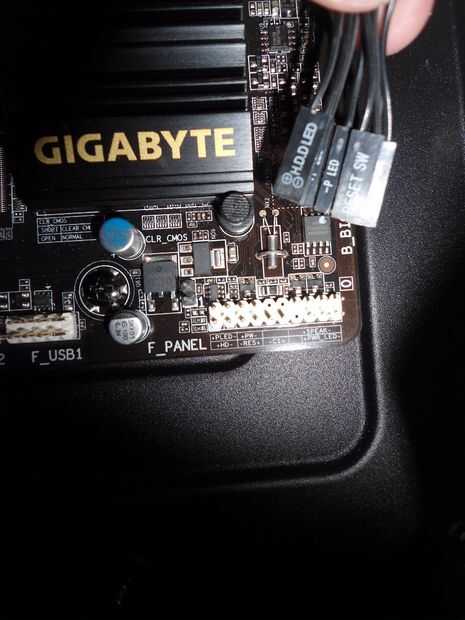

A. Cabeceras de Panel frontal en placa base
1. energía LED: Led de indicador de estado de energía en el caso.
Tenemos una dos terminal conexión de LED de la caso con + ve y - ve pin. Conecte este pins en el lugar adecuado en la placa base, que es generalmente en el la parte inferior de la placa base. Se llama las cabeceras de Panel frontal. En el caso de la Gigabyte Motherboard, Tarjeta madre, es en la esquina inferior derecha. Hay 17 y de ellas las cabeceras número 2 y 4 de power LED + ve y - ve respectivamente.
2. HDD LED: parpadea/ON disco duro esté en uso.
3. interruptor: Botón de encendido en el caso de encender el sistema.
4. reset interruptor: Botón de retroceso en caso.
5. chasis Intrusion encabezado (si disponible): Detecta si se quita la tapa lateral del gabinete.

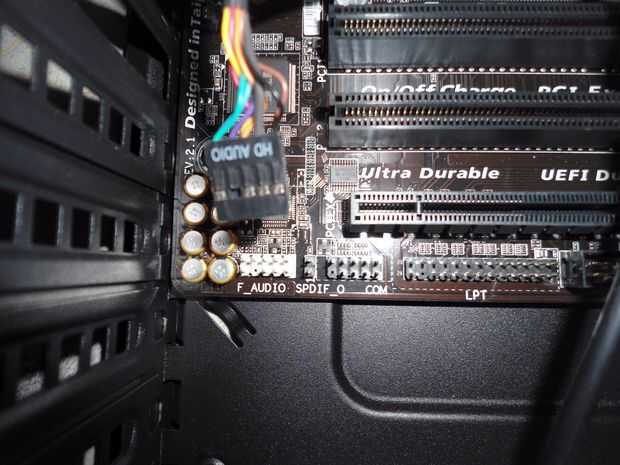

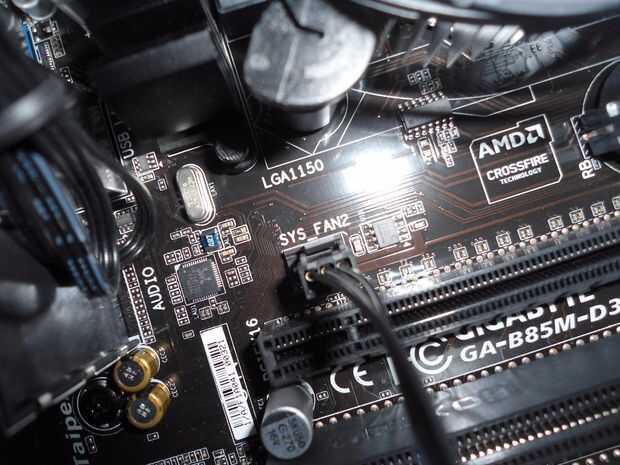

B. Jefes de Audio frontal en placa base
Es un jefe del 10 pin donde tenemos que conectar el cable de audio frontal de 10 pin proveniente del caso.
C. Delantera cabezales USB (2.0) en la placa base (si está disponible)
Se trata también de 10 cabezales de perno. Conecte el 10 pin usb de la caja.
D. Frontal USB 3.0 encabezado en placa base (si está disponible)
Se trata de un zócalo que contiene 20 pernos donde nos debemos conectar la forma de alambre el caso de los puertos frontales USB 3.0.
Disco duro, DVD y otras conexiones:

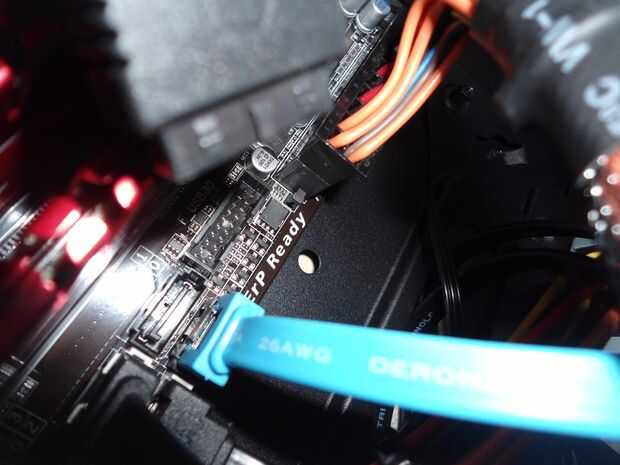

Conecte un extremo del Cable SATA al puerto de la entrada-salida de SATA de la unidad óptica y el otro extremo de la placa base es uno de los conectores SATA. Debe conectar al puerto SATA 3.0 (si está disponible) si tienes 6GB/s compatible de alta velocidad Cable SATA.
Lo mismo para los discos duros. Conecte ese disco duro primero que tendrá su unidad primaria de la partición/sistema operativo arranque.
Cables de alimentación unidad:
Hay muchos cables que salen de la unidad de la fuente.

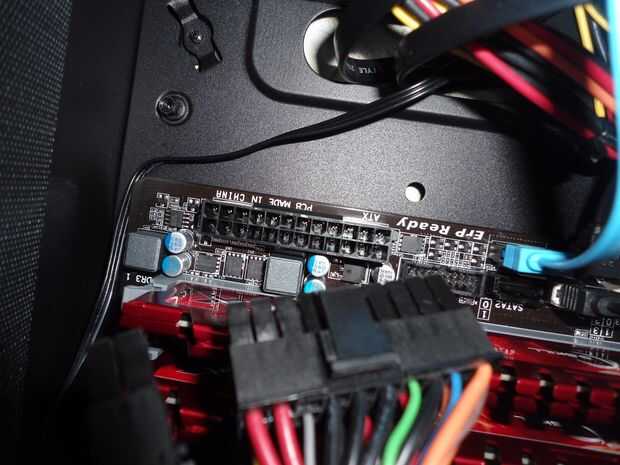

1. cable de 20 pines + 4 pines ATX . Esto irá al puerto ATX de la placa base. Tenga en cuenta que primero arregle 20 pines y 4 pines juntos y luego fijarlos en el puerto ATX de 24 pines de la placa base al mismo tiempo.

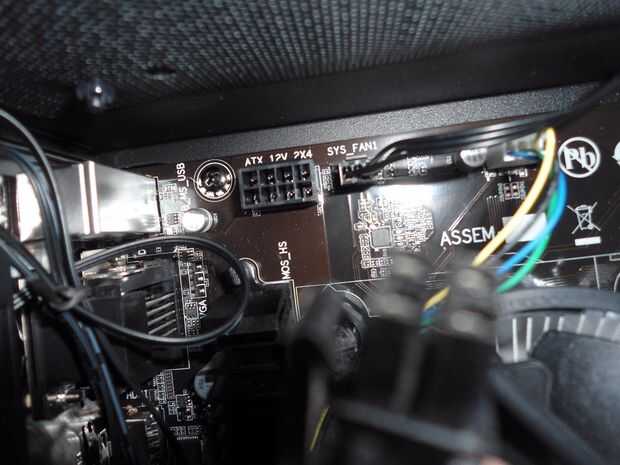

2. pernos de la potencia de CPU. Hay cables de 2 x 4 pines de la fuente de alimentación. Conectar en la toma correcta de la placa base es ATX 12V 2 x 4.
3. Cables de alimentación SATA: cada adaptador de red tiene al menos dos de estos conectores. Así que conecte estos cables a cada una de las unidades de disco óptico y puerto de entrada de alimentación SATA de disco duro.
4. conectores MOLEX. Estas son el antiguo tipo de conectores de alimentación. Si tienes disco duro antiguo, puede tener este tipo de puerto en ella.
5. conector de gráficos. Si su tarjeta gráfica necesita alimentación externa, es decir, si tiene un puerto de entrada de energía, entonces este es el que debe usar.
Batería CMOS
Esta batería es generalmente incluida con la motherboard (preinstalada). Pero si no, entonces usted debe comprar por separado. Esta batería proporciona energía para mantener la configuración del BIOS y otras configuraciones de computadora, tales como fecha y hora, configuración del sistema, dispositivos de arranque, configuración de cpu, etc. almacenados en la memoria de sólo lectura de la placa base. Instalación de la batería es muy fácil. Sólo mantener el lado positivo hacia arriba y empuje la batería en el soporte.
