Paso 4: Motherboard, Tarjeta madre
Una placa base es la placa principal para conectar todos los componentes, por lo tanto, hay muchos factores a considerar al comprar una placa base. Estos factores son muy importantes y deben ser cuidadosamente elegidos.
Terminologías:
1. Chipset
El factor muy importante en la placa base es el Chipset. Un chipset es un conjunto de componentes electrónicos en un chip de circuito integrado que maneja el flujo de datos entre el procesador, memoria y periféricos o dispositivos de E/S. Los chipsets están diseñados generalmente para trabajar con una familia específica de los microprocesadores. Esto significa que hay diferentes chipsets para los procesadores diferentes. Esto no significa que cada procesador individual tiene su propio chipset. Depende de la arquitectura del procesador. Los procesadores Intel Core (i3, i5, i7) pueden apoyar un chipset y la serie FX de AMD (4xxx, 6xxx, 8xxx) puede apoyar otro chipset.
Como se dijo, un chipset también administra la memoria (RAM) y otros periféricos (gráficos, disco duro, puertos de E/S, etc.).
¿Por lo tanto, los factores tales como, cuánto Giga Bytes de voluntad de RAM la placa base de apoyo? ¿Cuál es la frecuencia máxima de memoria ram soportado? ¿Que los datos tasa de Ram compatible? ¿Cuántas unidades de disco duros pueden conectarse (¿cuántos puertos sata)? ¿Cuántos puertos usb están disponibles? etc, etc..
Muchos chipsets diferentes tienen diferentes zócalos de cpu. Tomas significa ranura donde se fija el procesador en la placa base. Por lo tanto, sólo algunos procesadores diseño de zócalo se pueden apoyar por eso chipset. Siguiente es un ejemplo de tomas junto con los procesadores que soportan la toma de corriente y el chipset.
a. Socket LGA 1150 : procesador de generación 4 de Intel se basan en esta toma. (Procesadores core y Pentium G de la serie). Los chipsets que tiene esto del zócalo y compatibles con estos procesadores son: H81 H91, B85, H87, H97, Z87, etc. Z97. El chipset H81 tiene menos características y el chipset Z97 tiene más características, aumentando el costo.
b. AMD AM3 / AM3 + zócalo: FX nuevo de AMD, phenom II, Athlon II, procesadores se basan en esta toma. Los Chipsets de apoyo son: 760 G, 990FX, 990 X y 970 X.
Ahora voy a describir características de algunos chipsets y los modelos de Motherboard, Tarjeta madre con aquellos.

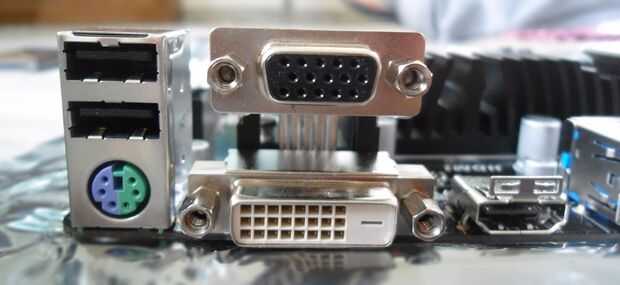

a. H81 Chipset : es el chipset base compatible con procesadores de Intel de la generación 4. Tiene máximo soporte de RAM de 16 GB max de 1600 MHz, puerto DVI y HDMI, Puerto de la tarjeta de 1 gráficos PCI-e versión 2.0, 4 puertos sata, puertos USB de 6-10 (todo depende de modelo de Motherboard, Tarjeta madre).

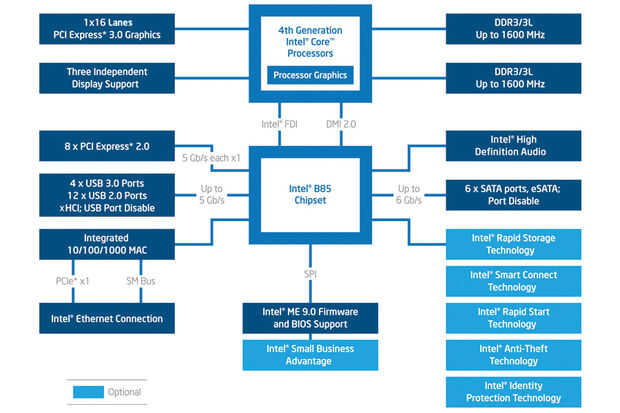

b. H97 Chipset : soporta 2 tarjetas de gráficos juntos, tienen más reciente PCI-e versión 3.0 (más velocidad, mayor rendimiento), 6 soporte de puertos USB 3.0, puertos USB 2.0 de hasta 14. El diagrama explica todo. (ver imagen)
3. /tamaño de Factor de forma: ATX, microATX, sistema son algunos factores de forma, las dimensiones de la placa base. microATX es el tamaño utilizado tener dimensiones máximas 9.6 × 9,6 en (244 × 244 mm).
Placas base también se dividen en niveles, según la calidad de los componentes utilizados, rendimiento y características.
1. decente presupuesto placas base para Intel cpu de Gen 4
$45 a $75 : MSI H81M-P33, Gigabyte H81M HDS, etc.. Ver este nivel de lista
$75 a $100 : MSI B85M-G43, Gigabyte B85M-D3H, Asus B85M-E, ASRock B85M-Pro4, lista de la fila
$100 a $125: Gigabyte H97M D3H, Asus H97M Plus, etc, vea lista de la fila
2. decente presupuesto placas para cpus AM3 AMD
$45 a $85 : Asus M5A78L-M/USB3de Gigabyte GA-78LMT/USB3 , etc.. Ver este nivel de lista
$85 a $125 : Gigabyte GA-970A-UD3P , Asus M5A97, lista de la fila

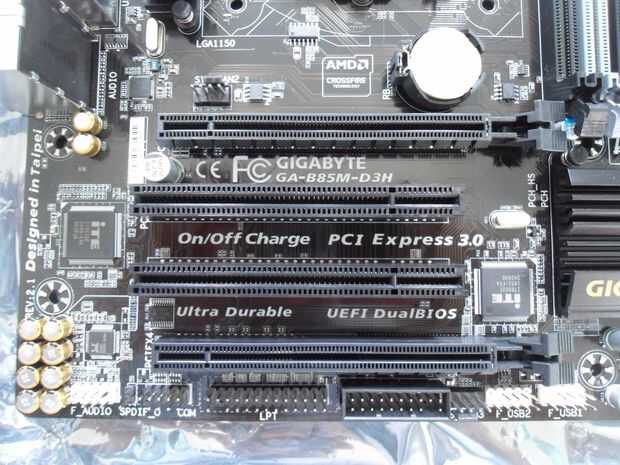

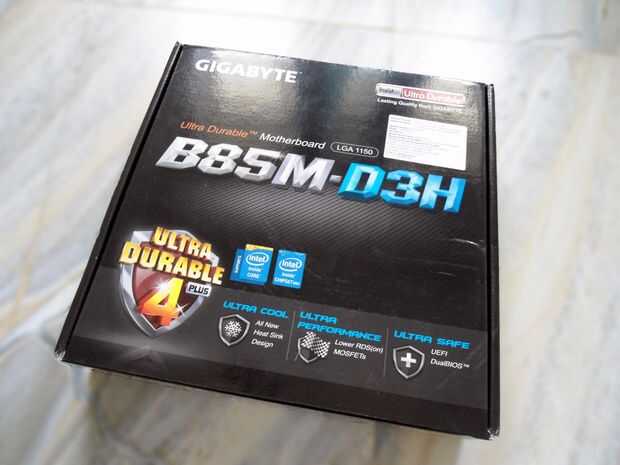

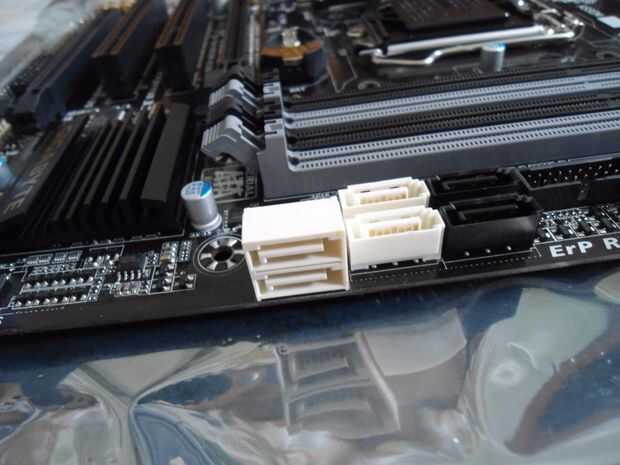

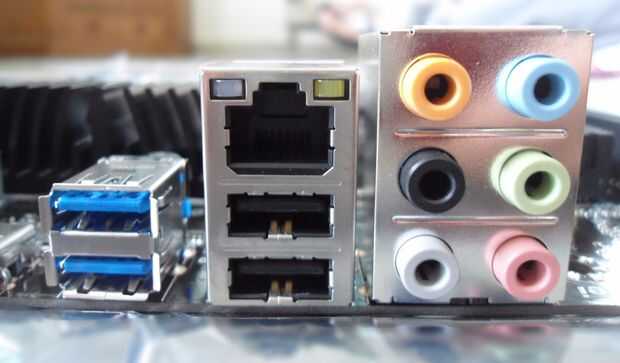

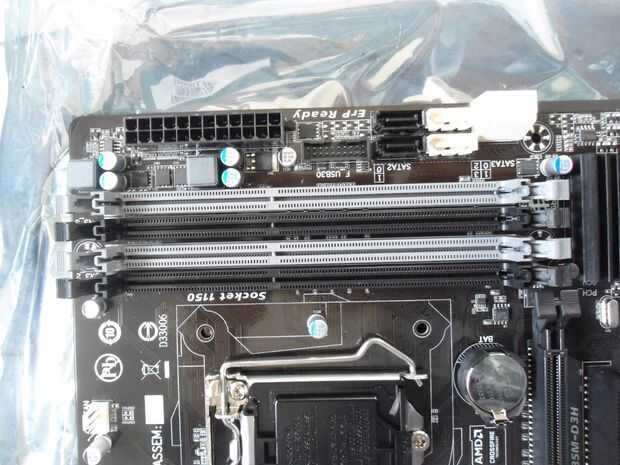

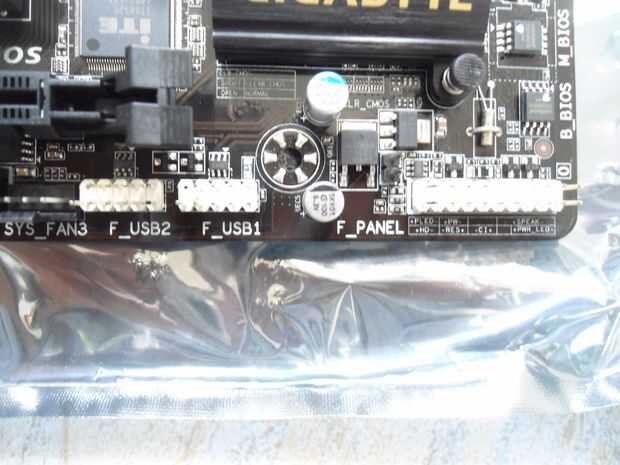

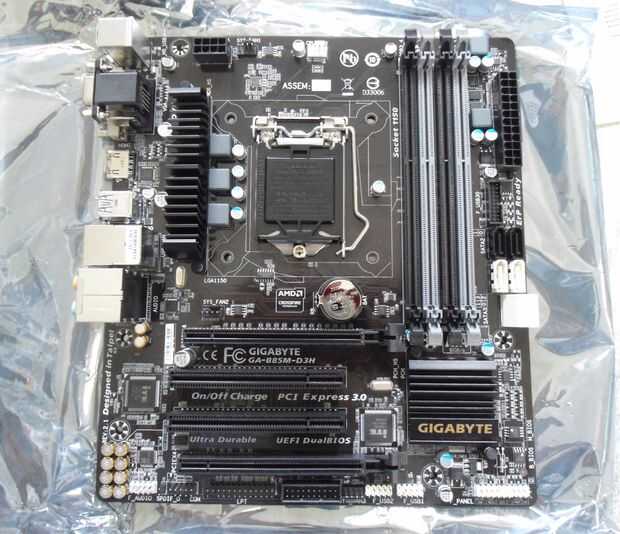

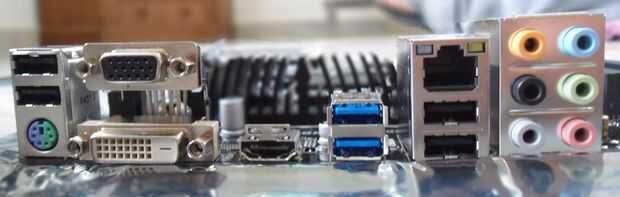

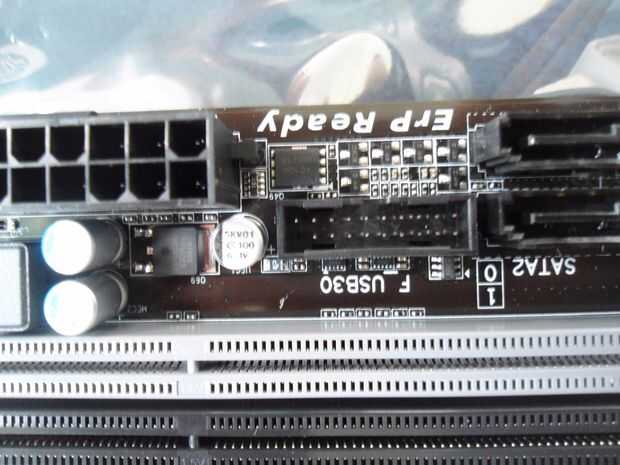

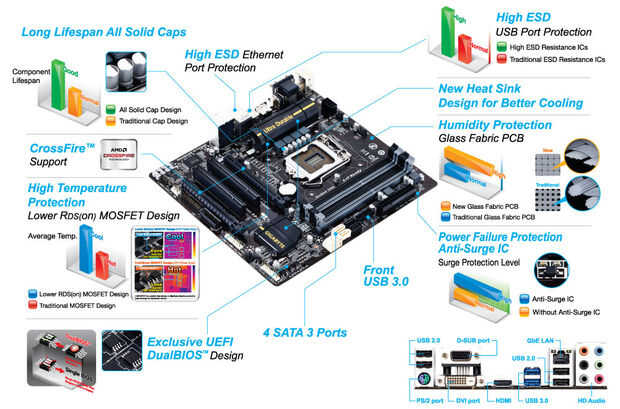

Necesitaremos una placa base que tiene buenas características, tales como puertos USB 3.0 en el frontal, ranura para gráficos PCI-e 3.0, etc., pero también en el modo de presupuesto. Así que elegimos el Chipset B85. Gigabyte GA-B85M-D3H será uno de los mejores según la lista de la fila. Soporta: procesadores de Intel Core 4 º gen, 4 ranuras de RAM, hasta 32 GB DDR3 1600 MHz. 2 gráficos ranuras para tarjetas, 1 3.0, 6 puertos sata, 4 puertos USB 3.0, 8 puertos USB 2.0, audio HD de 8 canales. Esto es suficiente para una pc de juegos de presupuesto.
