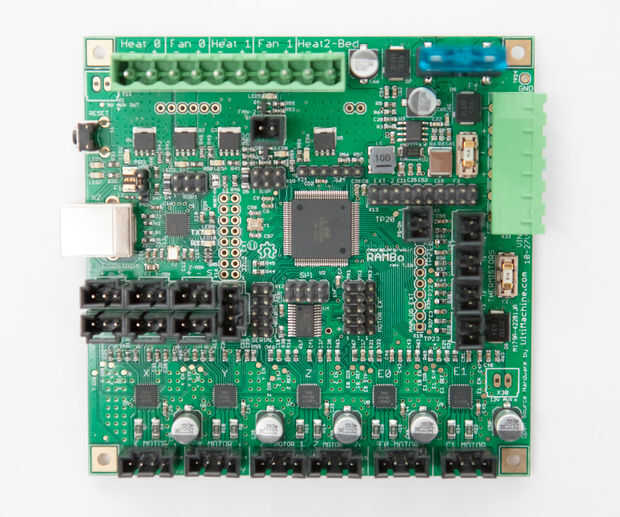

Paso 1: El RAMBo controlador
En este Instructable, voy a entrar en cómo construir una plantilla de prueba para un controlador de impresora 3D RAMBo como un ejemplo de cómo diseñar una plantilla de prueba para su electrónica. Sin embargo también me concentraré en cómo adaptar mi diseño para sus propios tableros.
He construido dos plantillas de prueba, uno para el RAMBo 1.1B y más adelante, uno para el RAMBo 1.3 L controladores. El segundo diseño es ligeramente diferente de la primera, con pocas mejoras que hace más fácil para construir y utilizar pero mostrar imágenes y vídeos sobre todo de mi RAMBo 1.1B a diseñar ya que es el que tengo más documentación para.
Obviamente, mientras este instructable hará foco en el diseño del RAMBo, se debe tomar en cuenta que cada PCB será diferente y tendrá necesidades diferentes. En nuestro caso, si usted está construyendo una impresora 3D o un controlador CNC, cabrá la mayoría de las cosas aquí, de lo contrario, vas a tener que adaptar. Por ejemplo, puede que no necesite usar motores para probar los controladores paso a paso, o puede que necesite valores de resistencia diferentes para probar sus carriles de la energía.
