Paso 7: Montaje de la torre de la plantilla de prueba
El siguiente paso es montar la torre de la plantilla de prueba, insertando los vástagos roscados en los agujeros de montaje de nuestros tableros impresos con el espaciador de la Junta en el medio. Asegúrese de que las juntas están correctamente orientada, superior de la cara arriba y alineada. Luego fijar con tuercas para asegurarse de que está apretado.
Luego se inserte el pogo pin receptáculo en los orificios hasta que todos los recipientes se insertan y tienen la misma altura que necesitan alinearse.
Tenga en cuenta que en el video, estoy mostrando una PCB en blanco en la parte inferior de la Asamblea, sin embargo, el nuevo diseño de bottom_board tendrá un mayor y un agujero más pequeño que los recipientes en el lugar sin la necesidad de un PCB. Esto sobre todo es útil en caso de que quieres meter en puntos pequeños de vias o prueba y no se ajusta el perno del pogo en el PCB desnudo (en el caso de RAMBo, las vias para VRef de los pasos es de hecho demasiado pequeño por lo que no cabe un alfiler pogo, es por eso que tuve que quitar el PCB a partir de ahí).

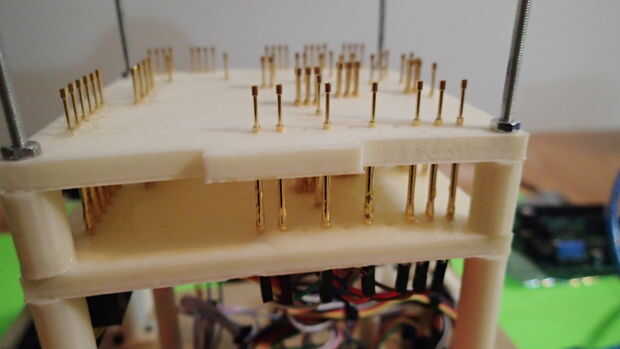

Una vez insertados todos los receptáculos, inserte los pines pogo en ellos. Tenga en cuenta que si tiene que meter en un perno soldado, utilice los pernos de cabeza plana pogo, si es necesario meter un pin unsoldered o una pequeña vía, usar los pines pogo con una cabeza puntiaguda.
Una vez hecho esto, inserte el DUT sobre el montaje y asegúrese de que todos los pines pogo estén correctamente alineados y tocar el tablero.
Se puede utilizar pegamento epoxi para asegurarse de que los pines pogo están asegurados en su lugar y no salen de la Asamblea. Usar pegamento epóxico en la parte superior de tablero inferior, no sobre la placa media porque una vez seco, el pegamento de epoxy sin duda evitará que los pines pogo en movimiento, y usted no querría hacerlo en la parte inferior como puede prevenir buen contacto con los cables posteriormente.
