Paso 9: Colocar la APM Asamblea y Asamblea de GPS para el cuerpo
Herramientas necesarias
1. destornillador
2. alicates

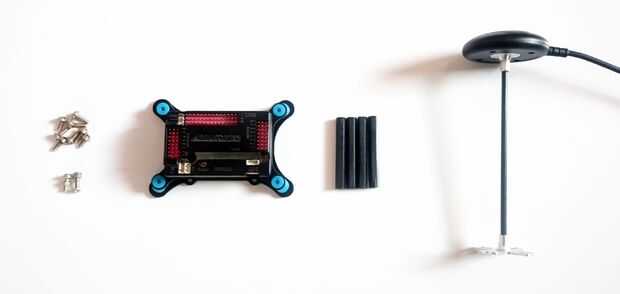

Para fijar el ensamblaje de la placa de la APM.
La Asamblea de Junta APM puede sujetarse al cuerpo con cuatro tornillos espaciados 4,5 cm entre pernos adyacentes en una configuración cuadrada. Si usas un taladro placa diferentes estos 4 agujeros equidistantes del centro de la placa.
Para colocar a los espaciadores de nylon para el cuerpo, tome cuatro tornillos de 3,5 mm e insértelas hacia abajo en los agujeros correspondientes si la parte superior centro de la placa como se muestra en la imagen. Presione el perno con el dedo desde la parte inferior y atornille firmemente el espaciador de nylon hasta su fijo. Repita este proceso para todos los cuatro separadores.

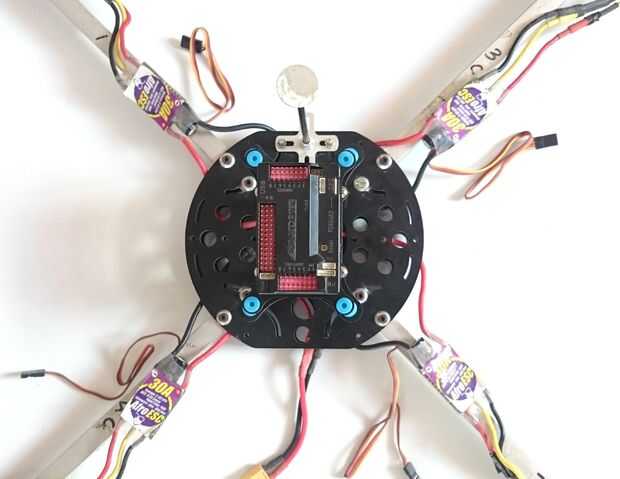

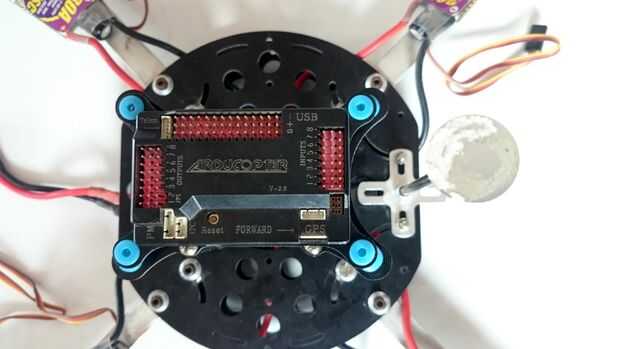

Ahora coloque el ensamblaje de tablero APM en la parte superior del espaciadores y fijar con cuatro tornillos de 3.5 mm que marca la dirección "hacia adelante" en el tablero APM punto a la dirección de avance de lo quadcopter.
Para fijar el montaje GPS.

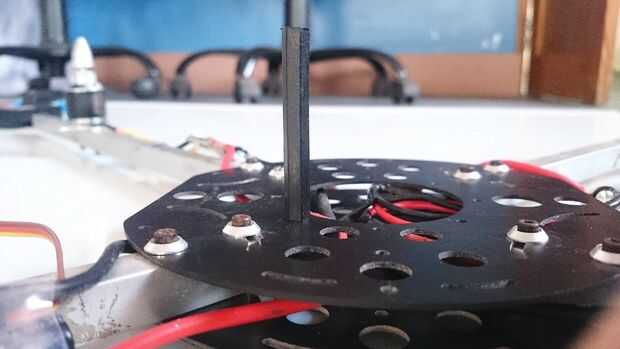

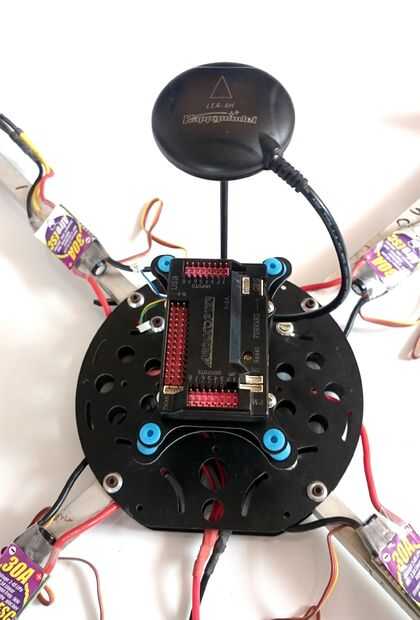

Puede fijar la Asamblea GPS en cualquier lugar cerca de la Junta Directiva de la APM. Taladro 2 (3,5 mm) orificios de 2-3cms aparte y fijar que el conjunto GPS soporte mediante dos tornillos de tuerca 3,5 mm como se muestra en la imagen. Pegue el pedazo de cinta adhesiva de doble cara en la cavidad en la parte inferior del módulo GPS. Pegar con cuidado el módulo GPS en la parte superior del soporte para que la flecha triangular se alinea en la dirección de avance de lo quadcopter.
