Cómo construir un Quadcoptor. (NTM 28-30S 800kV 300W Arducopter APM 2,6 y 6 H GPS y Radio de 3 DR y FlySky TH9X) (17 / 25 paso)

Paso 17: Conexión de salida a la Junta Directiva de la APM

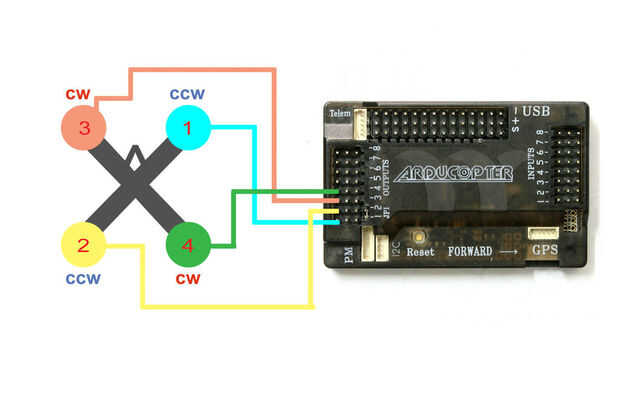

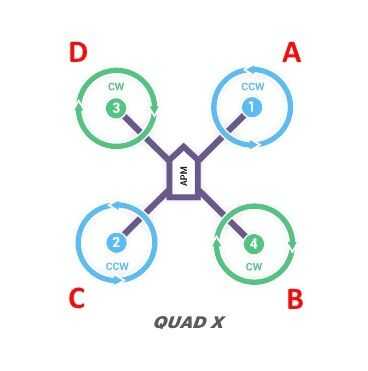

El quadcopter es construido en una configuración "X". Conecte el cable de señal de 3 pines de cada ESC a una ranura correspondiente en la salida como se muestra en el diagrama. Conecte la salida de cada motor a estos pines.

Una arriba a la derecha---Pin 1

D arriba a la izquierda---Pin 3

C pasador inferior izquierda---2

B pasador inferior derecha---4

El cable de señal se compone de 3 pernos

Brown - GND

Rojo - VCC

Amarillo - señal

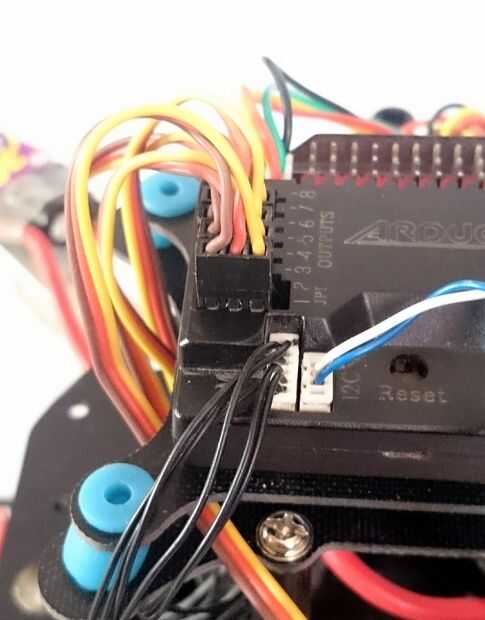

Desde el borde de los tableros el cable como se muestra en la imagen.
