Cómo construir un Quadcoptor. (NTM 28-30S 800kV 300W Arducopter APM 2,6 y 6 H GPS y Radio de 3 DR y FlySky TH9X) (18 / 25 paso)

Paso 18: Conectar el receptor de Radio

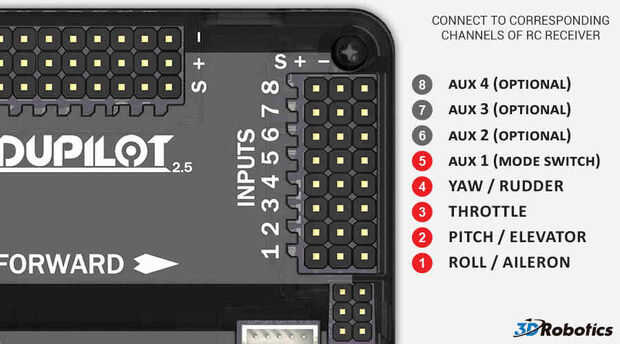

La APM tiene comandos de al menos 5 canales. Los otros 3 canales pueden ser conectados opcionalmente. Los 5 canales requeridos son

Canal de entrada - canal del receptor

1 - 1 (roll/roll)

2 - 2 (pitch/elevador)

3 - 3 (acelerador)

4 - 4 (desvío/timón)

5 - 5 (auxiliar - usado para cambiar los modos)

6 - 6

7 - 7

8 - 8

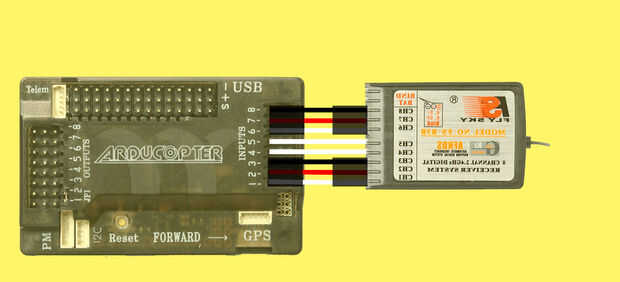

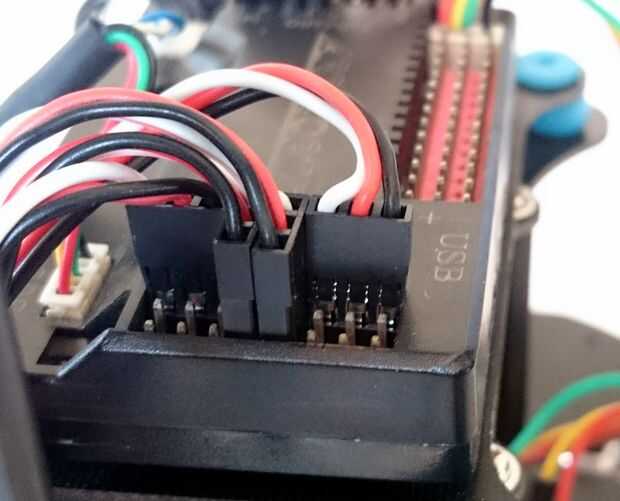

Utilizar cuatro cables de servo de 3 pines para conectar el lado de la señal del módulo de receptor para el lado de la señal de la Junta Directiva de la APM. El módulo receptor es alimentado a través de la Junta Directiva de la APM, así que asegúrese de al menos 1 de los conectores de 3 pines se conecta horizontalmente a través de todas las 3 columnas.
