Cómo construir un Quadcoptor. (NTM 28-30S 800kV 300W Arducopter APM 2,6 y 6 H GPS y Radio de 3 DR y FlySky TH9X) (21 / 25 paso)

Paso 21: Configurar el transmisor de radio

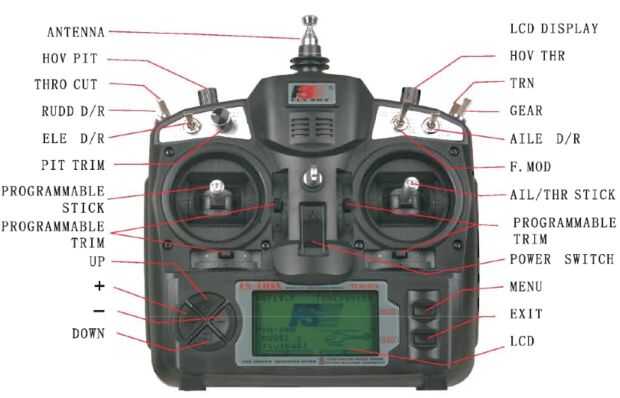

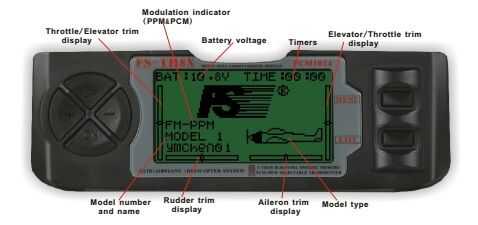

La FlySky TH9X es un transmisor de radio de canal de entrada nivel 9. En el modo 2 la palanca está a la izquierda. Para que coincida con las conexiones en el paso anterior, el emisor debe configurarse para indicar qué palo controla qué función. Utilice el arriba, abajo, +, - las teclas de flecha y menú, seleccione salida las teclas para hacer funcionar el transmisor.

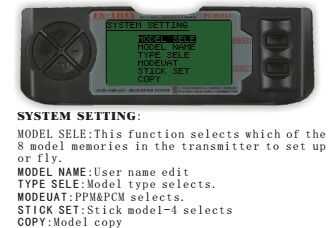

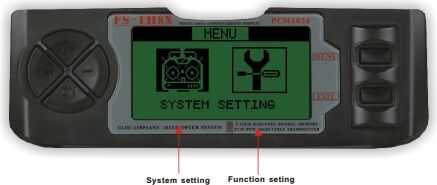

Configuración del sistema

Para establecer el "tipo", siga estos pasos

1. Menú--> sistema de configuración--> tipo Sele--> acrobacia

Presione MENU para confirmar. SALIDA dos veces para volver a pantalla de inicio.

Para configurar el "modo", siga estos pasos

1. Menú--> sistema de configuración--> Modevat--> PPM

Presione MENU para confirmar. SALIDA dos veces para volver a pantalla de inicio.

Para ajustar el "juego de palo" siga los siguientes pasos

1. Menú--> sistema de configuración--> Stick Set--> modo 2

Presione MENU para confirmar.

2. cuando se le preguntó acerca de "Inversión de Thro" pulse Exit.

SALIDA dos veces para volver a pantalla de inicio.

Ajuste de la función

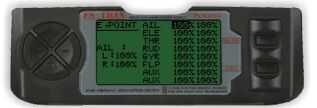

Para establecer el "E.POINT"

1. Menú--> Func Configuración--> E.POINT--> THR

2. Mueva la palanca hacia abajo y presione "+" hasta el valor se convierte en 120%.

3. desplace el acelerador hacia arriba y presione "+" hasta el valor se convierte en 120%.

Deje todos los demás valores al 100%.

Pulse Menú para guardar y salir dos veces para volver a la pantalla de inicio.

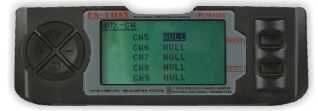

Para configurar el AUX-CH

Canales 1-4 se utilizan para rodillo, echada, desvío y del acelerador. Los otros 5 canales se pueden asignar a diferentes switches y ollas del mando a distancia. APM ofrece varios modos de vuelo, como se ha mencionado aquí. Estableceremos 2 vuelo modos de "estabilizar" y "Modalidad de altitud" puesto que son el básico recomendado una vez utilizando el interruptor de marcha. Más de 2 modos de vuelo y otros se pueden definir mediante las ollas que más flexibilidad para proporcionar un valor y alcance.

1. Menú--> Func Configuración--> AUX CH--> CH5
2. Ponga CH5 GEAR usando '+' '-'. Pulse Menú para guardar y salir dos veces para volver a la pantalla de inicio.

P.d.: La mayoría de los transmisores disponen de un interruptor de 3 posiciones pero usted puede encontrar las instrucciones aquí para configurar un interruptor de modo de vuelo de 6 posiciones que permite establecer y cambiar los modos adicionales en APM.
