Paso 3: Montaje del brazo * 4
1. hack vio (si no tienes los tubos cortados a la longitud específica)
2. juego de llaves Allen
3. taladro eléctrico
4. broca (3,5 mm)
5. alicates
Tomar el tubo cuadrado y cortar en 4 pedazos de la misma longitud entre 280mm-395 mm 280mm es la longitud mínima debido a la distancia recomendada de motor a motor para estos motores y la hélice es de 560mm. He guardado el extra 115mm para colocar un protector de hélice pero esto es opcional.

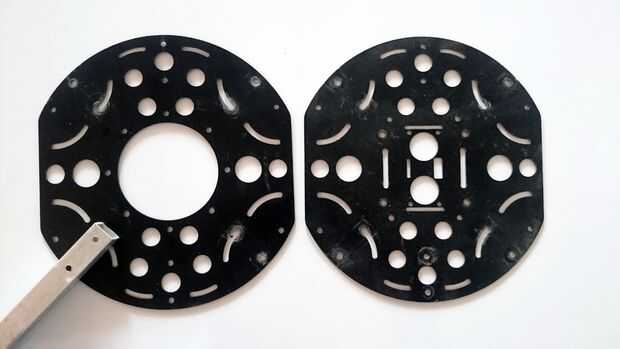

La distancia entre los 2 agujeros del brazo de mi placa de centro es de 20mm.
La distancia entre los 2 agujeros opuestos del montaje del motor es de 34mm.

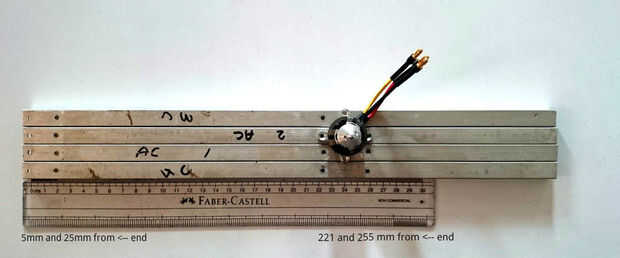

Por lo tanto, de un extremo perforé cuatro orificios de 3.5mm con centro de 5mm, 25mm, 221mm y 255mm. Los 2 primeros orificios sirven para conectar el brazo a la placa base. Los últimos 2 agujeros sirven para conectar el motor. Ajustar la distancia entre los 2 primeros orificios según la distancia entre los orificios de la placa central.

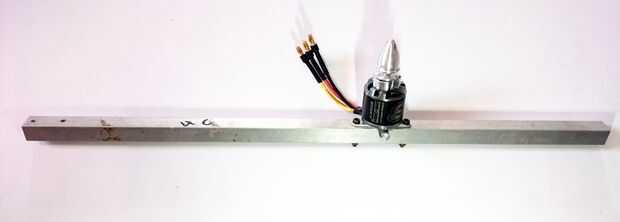

Coloque el ensamblaje del motor a cada brazo utilizando la tuerca hexagonal y tornillos, llave allen y pinzas de tal forma que el motor los cables punto en el centro de lo quadcopter.
Repita este paso para todos los cuatro brazos.
