Paso 5: Para soldar conectores
1. la soldadura de hierro
2. alambre de la soldadura
3. caliente pistola de pegamento
4. el encendedor
5. los pelacables

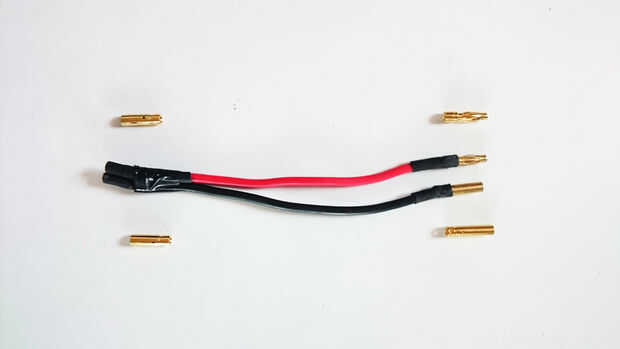

Soldar los conectores de la batería:
La batería mencionada en la lista de componentes (ZIPPY Flightmax 5000mAh 3S1P 20C) tiene conectores de bala de 4mm como el tapón de descarga. Estos conectores no son directamente compatibles con los conectores XT60 utilizados en la mayoría de los casos. Por lo tanto nos será soldar un pequeño convertidor de estos componentes
1. par de conectores de bala 4mm * 1
2. conectores de bala hembra 3,5 mm * 2 (3,5 mm bala conectores son compatibles con conectores XT60). Como alternativa puede utilizar un conector hembra XT60.
3. 10cms de alambre 12 AWG (negro y rojo respectivamente) * 1
Lado izquierdo de cables rojo y negro soldar los conectores de bala hembra de 3,5 mm.
En la parte derecha del cable rojo soldar el conector de 4mm bala masculino.
En la parte derecha del cable negro soldar el conector cilindrico hembra de 4mm.
Una vez que todos los conectores se sueldan, insertar pequeños cortes de calor de 5mm en la conexión de la tubería del encogimiento y calientan con el encendedor.

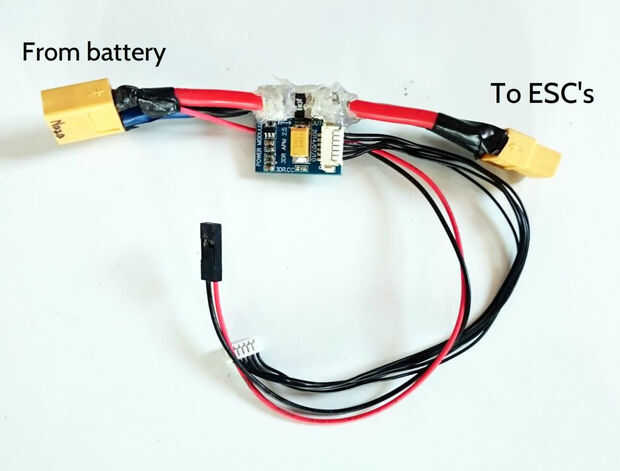

El módulo de potencia de soldadura:
El kit de APM 2.6 tiene un módulo de potencia que monitorear el voltaje de la batería durante el vuelo. También tiene un BEC incorporado que las energías de la placa principal. El extremo de la entrada a la batería y el extremo de salida va a la ESC.
Corte 2 piezas de 5cms de cable 12AWG rojo y 2 piezas de 5cms del cable 12AWG negro.
El uno de los extremos de dos cables el rojo en la parte superior del módulo de alimentación de la soldadura (lado superior es el donde se imprime 'módulo de energía'). Del mismo modo la soldadura de uno de los extremos de ambos cables negros en la parte inferior del módulo.
Inserte la tubería en los cuatro cables del encogimiento del calor.
En el lado de la entrada, soldar un conector XT60 macho comprobando la polaridad del conector con los cables rojo y negro. En el lado de salida, soldar un conector XT60 hembra una vez más comprobando la polaridad del conector con los cables rojo y negro.
Las conexiones soldadas de ambos conectores XT60 del encogimiento del calor. En el módulo de potencia se aplican las capas de pegamento caliente para aislar las conexiones soldadas.
