Cómo construir un Quadcoptor. (NTM 28-30S 800kV 300W Arducopter APM 2,6 y 6 H GPS y Radio de 3 DR y FlySky TH9X) (6 / 25 paso)

Paso 6: Conectar la salida para el motor y la batería

Controladores de velocidad electrónicos se utilizan para controlar la velocidad de motores. Ya que hay motores de 4, pedimos 4 CES. La ESC es clasificados por la corriente máxima que pueden manejar, el voltaje y la frecuencia de entrada. Los CES en la lista de componentes vienen con conectores de bala 3.5mm conectados en ambos extremos. Del lado de entrada de salida vaya a la distribución de energía. El lado de salida se va a los motores. El cable de servo es para conectarse en el tablero principal se utiliza para emitir comandos.

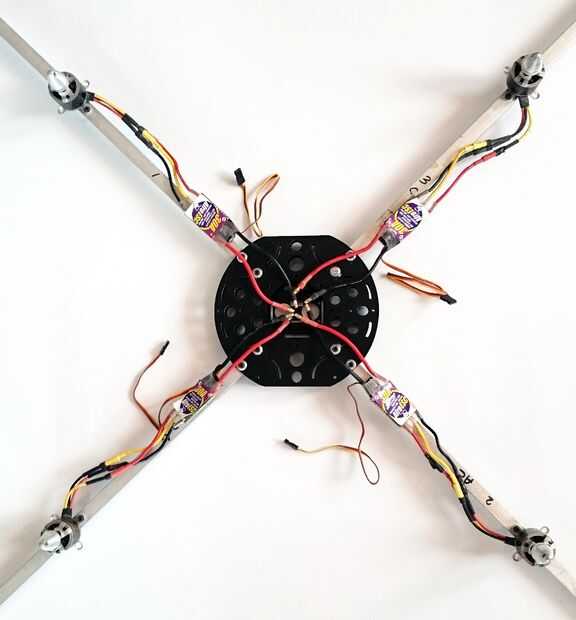

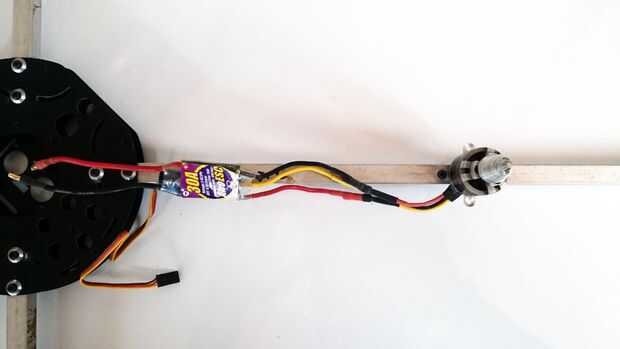

Lugar la ESC en el brazo. Conecte el lado de salida de salida al motor. Aquí no importa la polaridad. El motor simplemente se gira en sentido contrario, si se cambian las 2 patas.

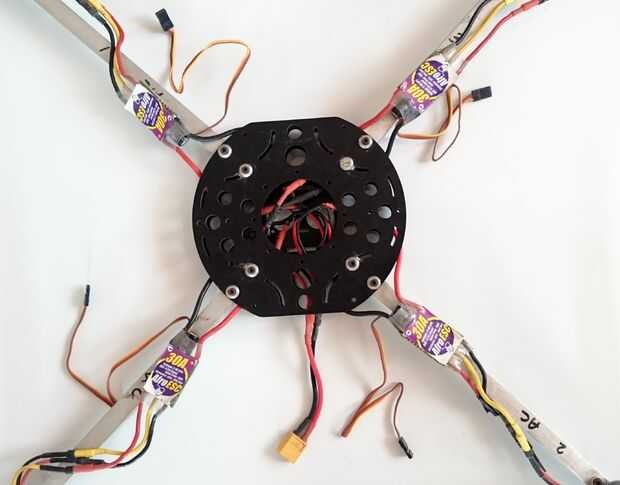

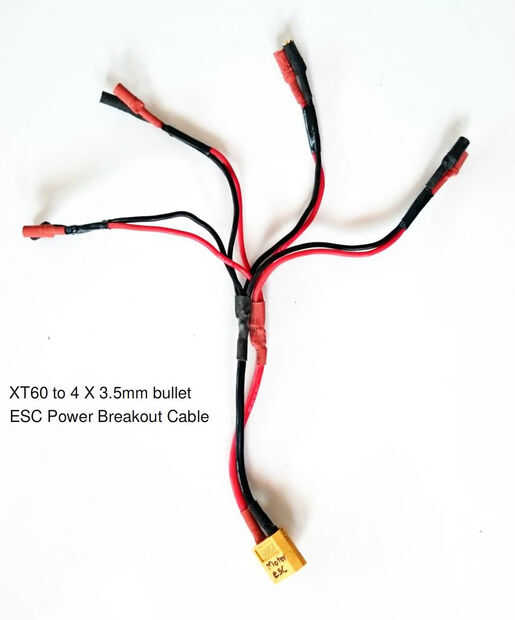

Deslice los cables de entrada de todos los CES entre las 2 placas. Mantiene la polaridad adecuada, conecte los terminales de 3,5 mm de tablero de arranque de alimentación a los terminales de entrada de la ESC. Cable rojo de ESC va a conectores rojo de tablero de arranque. Asimismo el cable negro va a conectores negros. Extraer el conector XT60 desde un lado.

Por ahora el CES no se fijan firmemente al cuerpo. Lo haremos más adelante.
