Cómo construir un refugio de registro (6 / 11 paso)

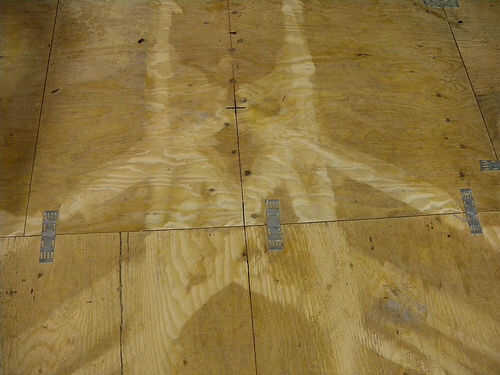

Paso 6: Dibujar las intersecciones viga

Con las mismas ideas para el rey poste y viga de lazo de cálculos se aplicaron a las vigas del techo.  Sin embargo, queríamos para asegurarse de que la parte superior de las vigas fue el punto de índice en lugar del centro.  Si el registro de la viga era 12 pulgadas de diámetro o 8 pulgadas de diámetro que hemos querido la superficie superior sea igual a cada lado y de armadura a armadura.

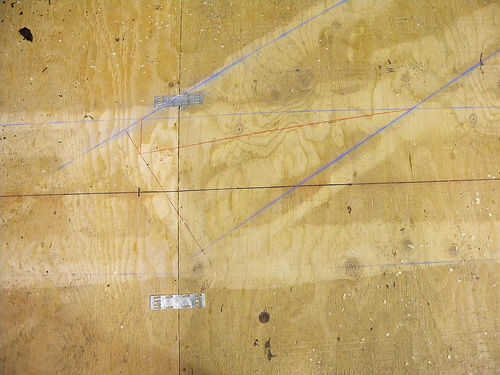

Elaboramos una línea desde el punto de conexión en la viga de amarre.  Ajustar una línea entre ese punto y el vértice nos dio la línea exterior.  Luego usando las medidas del diámetro del registro de la viga en la culata y la parte superior marcamos en nuestra plantilla.  Marque otra línea...  Repita para la otra viga.

Ahora marcamos una 3 pulgadas profundo corte en la viga de amarre en el punto que la viga la viga de amarre.  Trazar una línea desde esa profundidad hasta el punto donde la parte inferior de la viga con la viga de amarre y tienes las mediciones necesarias para los cortes en la viga de amarre.

Añadir una línea perpendicular a las líneas de la viga y se obtiene la medición de las piezas a cortar de la viga de modo que encaja en la muesca de la viga de amarre.

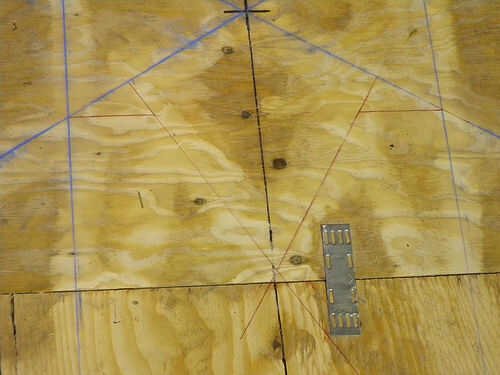

Repetición de líneas similares en el extremo superior del poste de rey e intersección de viga da las medidas para las muescas del poste de rey y la corte-aways de la viga.

Utilice el mismo método para medir y marcar las costillas si decides usarlos.  Teníamos una marca para el punto de intersección de las barras de la viga y la viga de amarre.  Un corte profundo centro de 3 pulgadas y los ángulos correspondientes fueron cálculos fácil después de hacer muchos de estos!
