Cómo construir un reloj de cadena (3 / 14 paso)

Paso 3: Soportes de madera

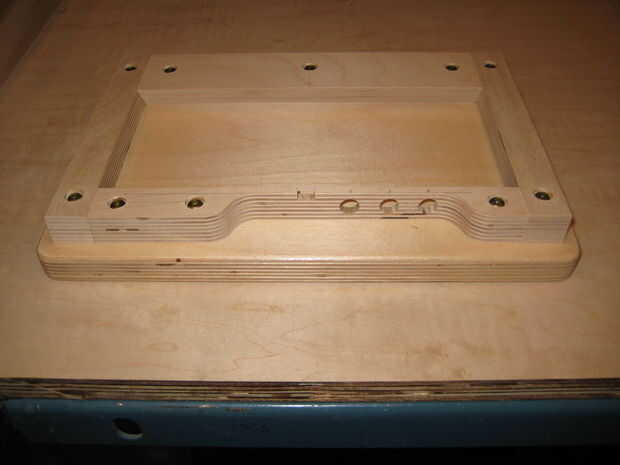

El reloj se apoya en cuatro piezas principales de la madera.  Las cuatro piezas son colgadas en la pared mediante un sistema de cuña de madera.  Las fotos y el video del reloj muestran actualmente en un soporte temporal.  Planeo hacer un mejor soporte en caso de que me gustaría localizar el reloj sobre una mesa en lugar de la pared.

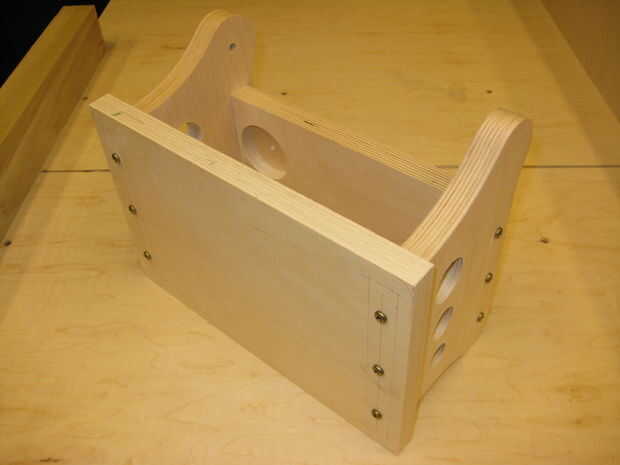

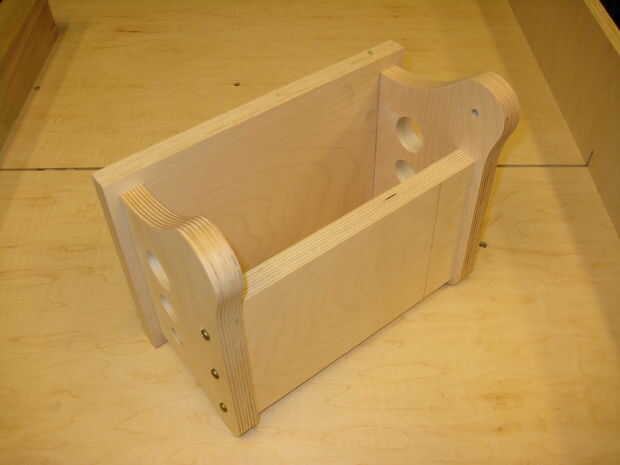

Son cuatro madera principal soporte para el reloj.  Llamaremos estos la espalda, frente y costados.

La pieza posterior es compatible con las piezas laterales y tiene una grapa en la parte trasera para colgar el reloj en una pared o soporte.

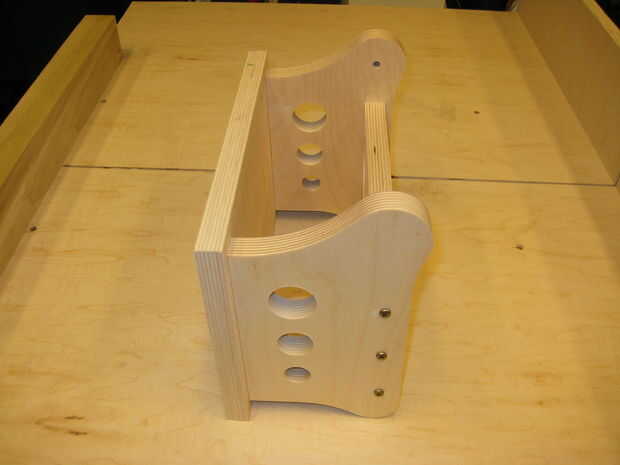

Las piezas dos laterales apoyan la parte delantera.  La parte delantera tiene los tres motores, el motor de sincronización, un transformador y el cuarto pulgadas de diámetro eje del, que apoya a las Asambleas de cadena y piñones.

La madera que usé para los pedazos principales era capas de abedul Báltico de 3/4 de pulgada.  Tuve las piezas sobrantes de otros proyectos y amor usando debido a su estabilidad.  También raramente tiene huecos como mucho otro material de capas.

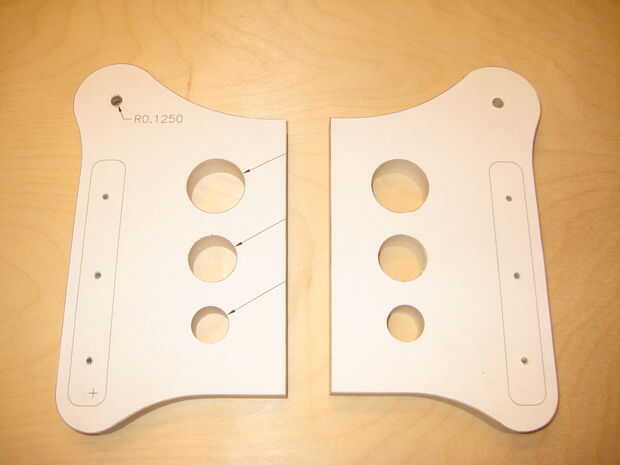

Si alguien está interesado, puedo proporcionar las dimensiones de los trozos de madera en este reloj.  Creo que puedo conseguir archivos PDF del archivo de autocad por lo que si impresión a escala 100% puedes usar adhesivo en aerosol y acople para piezas de madera.  Eso es como cortar las piezas del lado y ubicados los orificios en las piezas laterales.
